Mikä on prismavakio?
Kun kokonaisasema mittaa etäisyyttä, se ei mittaa prisma- tai heijastinpinnan fyysiseen pintaan, jonka näet. Sen sijaan se mittaa sisäiseen referenssipisteeseen prismassa tai kohteessa.
Prismavakio on pieni etäisyyskorjaus (yleensä millimetreinä), joka kertoo kokonaisasemalle kuinka kaukana tuo sisäinen referenssipiste on fyysisestä kohteesta, johon tähtäät.
Yksinkertaisesti sanottuna:
Prismavakio varmistaa, että mitattu etäisyys päättyy täsmälleen sinne, missä odotat—fyysiselle prismalle tai kohteelle.
Miksi prismavakioita on olemassa?
Erilaiset prismat ja heijastimet on rakennettu eri tavoin:
- Jotkut prismat heijastavat laseria syvemmälle koteloon
- Jotkut heijastavat sitä lähemmäs pintaa
- Heijastin-nauha käyttäytyy eri tavalla kuin lasiprisma
- Laser (prisma-vapaat tai suoraan luettavat) mittaukset heijastuvat suoraan mitattavalta pinnalta
Näiden fyysisten erojen takia kokonaisasema tarvitsee pienen korjauksen, jotta:
”Mitattu etäisyys” = ”Todellinen etäisyys työmaalla.”
Tuo korjaus on prismavakio.
Mistä näen Hilti-prismojen prismavakiot?
Hilti tekee prismavakioiden löytämisestä helppoa.
Näin näet ne:

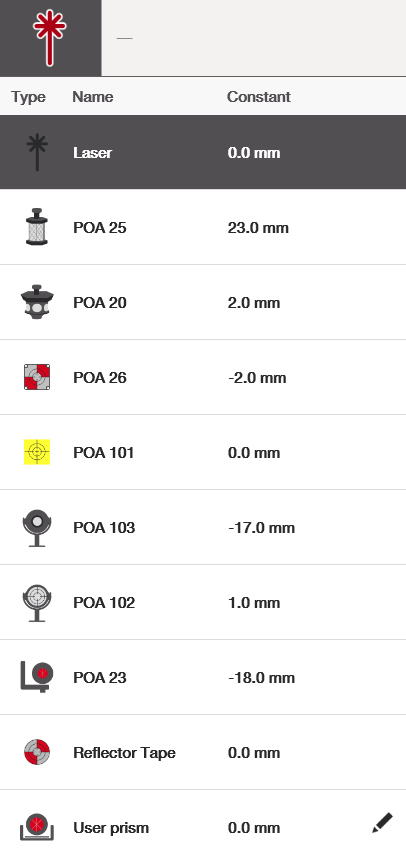

- Napauta kohdekuvaketta näytön yläreunassa
- Avaa kohteen valintavalikko
- Näet kaikki tuetut Hilti-prismat ja -kohteet sekä niihin liittyvät prismavakiot
Lisätietoja kustakin kohteesta ja saavutettavista mittausalueista löytyy tästä tukitiedosta.
Käytännössä:
- Yleisimmillä Hilti-prismoilla ja -kohteilla on jo tunnetut, ennalta määritetyt vakiot
- Ohjelmisto yhdistää automaattisesti oikean vakion valittuun kohteeseen
- Käyttäjiltä ei odoteta prismafysiikan laskemista tai ymmärtämistä
Ellei käytössäsi ole prisma, joka ei sisälly Hilti:n vakio-kohdeluetteloon, yleensä ei ole tarvetta syöttää tai muistaa mitään. Vain ”Käyttäjän prisma” -vakioiden syöttäminen on tehtävä manuaalisesti.
Mitä tapahtuu, jos väärä prismavakio käytetään?
Jos prismavakio on virheellinen:
- Jokainen mitattu piste siirtyy hieman näkölinjan suuntaisesti
- Siirtymä on yleensä pieni (millimetrejä), mutta:
- Se koskee jokainen piste
- Se voi tulla merkittäväksi tarkkuutta vaativassa mittauksessa
- Tarkan asema-asetuksen tekeminen on haastavaa
Tärkeää ymmärtää:
- Mittauksen suunta on silti oikea
- Vaikka etäisyys tuossa suunnassa muuttuu
Mitään ei käännetä, käännetä ympäri tai vääristellä. Kyse on yksinkertaisesta suoraviivaisesta siirtymästä.
Laserit, heijastinnauha ja käyttäjän prismat
Selkeyden vuoksi tässä on joitakin yleisiä tapauksia, jotka voivat aluksi olla epäselviä:
-
Laser (prisma-vapaa): 0.0 mm.
Etäisyys mitataan suoraan tähtättyyn pintaan.
-
Heijastinnauha: 0.0 mm.
Etäisyys mitataan suoraan pintaan kiinnitettyyn nauhaan.

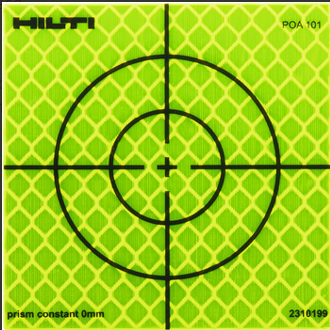

POA 101 () on hyvä esimerkki tästä. Hilti Construction Layoutissa POA 101:llä on oma kohdekuvake, koska kokonaisasema voi automaattisesti kohdistaa siihen. Yleinen heijastinnauha vaatii yleensä manuaalisen tähtäyksen kaukoputkella.
-
Käyttäjän määrittelemät prismat: tyypillisesti välillä −30 mm – +30 mm.
Oikea vakio täytyy käyttäjän tunnistaa ja syöttää manuaalisesti.
Mistä löydän prismavakion "Käyttäjän prismalle"?
Prismavakion määrittelee valmistaja, ei ohjelmisto.
Sen löytää yleensä:
- Suoraan prismakotelosta painettuna
- Pakkauksesta
- Tuotedokumentaatiosta, joka toimitetaan ostettaessa

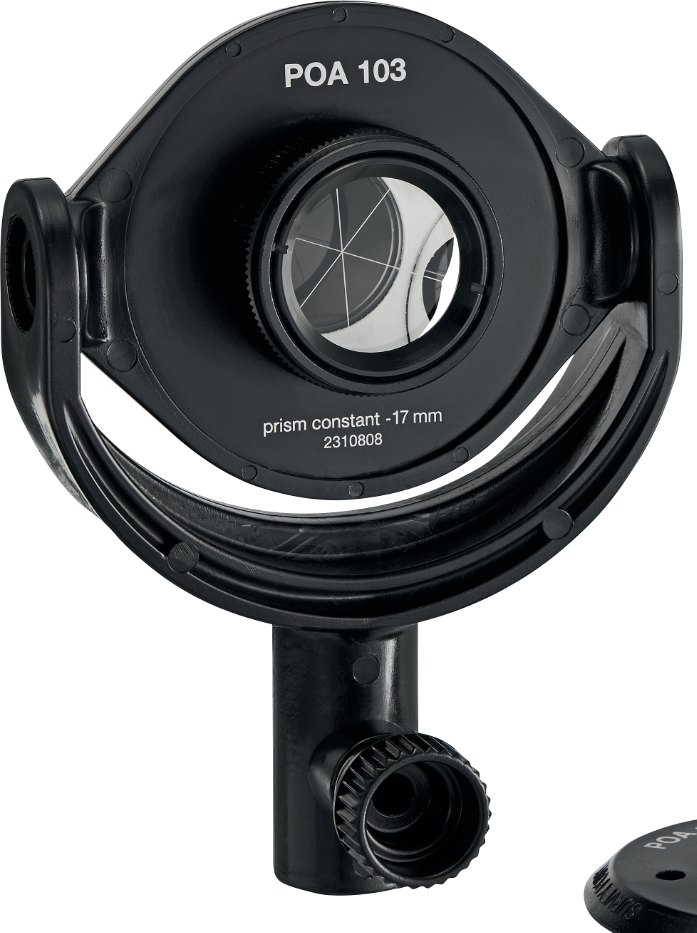

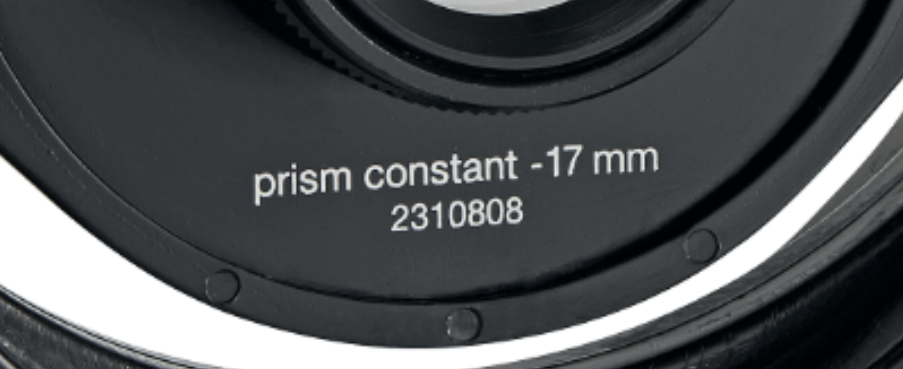

Esimerkiksi POA 103:ssa prismavakio on selvästi merkitty −17 mm prismassa itsessään. Useimmat prismavalmistajat noudattavat samanlaisia merkintätapoja.
Keskeiset opit
- Prismavakio on pieni etäisyyskorjaus, ei suunnan muutos
- Se varmistaa, että mittaus päättyy fyysiseen kohteeseen, ei sisäiseen heijastuspisteeseen
- Väärän vakion käyttö aiheuttaa pienen lineaarisen siirtymän, ei geometrian vääristymää
- Hilti Construction Layout minimoi prismavakioiden huomioimisen tarpeen Hilti-spesifisiä kohteita käytettäessä
Keskity hyvään asennukseen ja vakaaseen kiinnitykseen; ohjelmisto hoitaa loput.
