Pisteiden asettaminen tasaisille pinnoille laserilla

  • Päivitetty

Laserin käyttö asettelussa - Demo

Kun asetetaan pisteitä tasaiselle pinnalle, kuten lattialle tai laatalle, laseria voidaan käyttää prismojen sijaan. Tämä menetelmä on nopea, kätevä ja tehokas monissa asettelutehtävissä.

Esivaatimukset ja tärkeä asetusten määrittely

Poista korkeudet käytöstä

Ennen aloittamista korkeudet on poistettava käytöstä asetuksissa.
  • Jos korkeudet ovat käytössä, takymetri yrittää ohjata sinua pisteen korkeusarvoon
  • Tämä voi aiheuttaa työkalun osoittamisen pinnan ylä- tai alapuolelle, erityisesti jos pisteillä on korkeusdataa
Tasaisen pinnan asettelussa korkeuksien poistaminen käytöstä varmistaa, että laser ohjautuu suoraan fyysiselle pinnalle.
Takymetrin tulee olla paikallaan

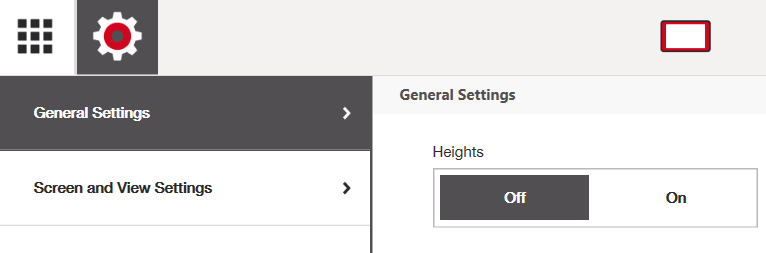

Korkeudet pois käytöstä Yleisasetuksissa, jotta laserasettelu tasaiselle pinnalle on mahdollista

Aseta PLT oikein

Aseta PLT maasta korkeammalle aina kun mahdollista (erityisesti kun käytät laseria pisteiden asettamiseen maahan).
  • Korkeampi asettelu vähentää laserin leviämistä pinnalla alapuolella
  • Mitä pidemmälle laser kulkee, sitä leveämpi ja vähemmän tarkka laserpiste on
  • Korkeampi sijoitus parantaa näkyvyyttä ja tarkkuutta pisteiden merkitsemisessä maahan

Miten käyttää asettelua laserilla

  1. Poista korkeudet käytöstä asetuksissa
  2. Avaa View CAD -sovellus
  3. Valitse mittausmenetelmäksi Laser
  4. Avaa Asettelusovellus
  5. Valitse ensimmäinen piste, jonka haluat asettaa
Sitten sinua pyydetään:
”Käännä laser vertailupinnalle ja mittaa”
  1. Käännä laser pinnalle, johon pisteet asetetaan

  2. Paina Mittaa

Tämä vaihe määrittää vertailupinnan laserasettelulle.
Tämän jälkeen:
  • Takymetri siirtää laserin automaattisesti valittuun asettelupisteeseen
  • Napauttamalla mitä tahansa muuta piirroksen pistettä laser siirtyy automaattisesti myös siihen pisteeseen

Jos pinnan korkeudessa on pieniä poikkeamia asettelun aikana, takymetri säätää korkeuseron ja löytää pisteen oikean vaakasijainnin. Jos korkeuserot ovat liian suuria pisteen sijainnin laskemiseksi, työkalu pyytää sinua mittaamaan vertailupinnan uudelleen.

Asettelupinnan vaihtaminen

Jos sinun täytyy vaihtaa pintaa, esimerkiksi siirtyä:
  • Lattialta kattoon
  • Yhdeltä laattarungon korkeudelta toiselle
Sinun tulee:
  1. Klikata oikeassa yläkulmassa olevaa "Takaisin" nuolta
  2. Valita Asettelusovellus
Sitten sinua pyydetään uudelleen kääntämään laser vertailupinnalle ja mittaamaan, jolloin voit määritellä vertailupinnan uudelleen.

Miten asettaa pisteet tarkasti laserilla

Kun etäisyys takymetriin kasvaa, laserpiste muuttuu suuremmaksi ja vähemmän tarkaksi.
Tarkan laserin keskipisteen tunnistamiseksi käytä seuraavaa menetelmää.



Laser lähellä takymetriä (vasemmalla) verrattuna kaukana takymetristä (oikealla), leviämisen lisääntyminen etäisyyden kasvaessa

Suositeltu tekniikka

  1. Ota tukeva esine, jossa on tasainen, ei-heijastava pinta, kuten:
    • Pala pahvia
    • Kortti
    • Prisman takaosa (kuten POA 26:n takaosa)
    • Viivoitin
  2. Pidä esinettä siten, että se on takymetriä kohti ja laser näkyy selvästi
  3. Siirrä esinettä hitaasti pois takymetristä
  4. Seuraa HCL:n reaaliaikaista mittausarvoa
  5. Kun lukema näyttää 0,000 m, olet tarkassa asettelupisteessä

Laser projisoituna pahvipinnalle, jotta laserpisteen keskikohta näkyy selvästi

Tarkka asettelupiste, jossa laserin keskipiste siirtyy pahvipinnalta maahan ja ohjelmisto näyttää 0 mm poikkeamaa

Tämä tarkoittaa, että laserin keskipiste on linjassa kohdepisteen kanssa.
  1. Merkitse piste pinnalle
  2. Siirry seuraavaan pisteeseen

Parhaat käytännöt ja rajoitukset

  • Laserasettelu sopii parhaiten tasaisille, helposti saavutettaville pinnoille
  • Sitä ei suositella:
    • Korkeuskriittiseen asetteluun (kun pisteen korkeus on ratkaiseva)
    • Kalteville pinnoille
    • Pitkän matkan tarkkuusasetteluun
  • Varmista aina, että korkeudet ovat pois käytöstä ennen aloittamista
  • Käytä ei-heijastavia materiaaleja väärien lukemien välttämiseksi

Yleisiä käyttötapauksia

Laserasettelu on erityisen hyödyllistä seuraavissa tilanteissa:
  • Kipsilevyjen kiskoasettelu
  • Lattiapenetraatiot
  • Lattiakiinnikkeet tai hylsyt
  • Asettelu betonilaatoilla
  • Sisäseinien väliseinien asettelu
  • Vertailupisteiden merkitseminen ennen yksityiskohtaista prismojen asettelua
