PLC-tabletin ensimmäisen käyttöönoton tarkistuslista

PLC-tabletin asianmukainen käyttöönotto ennen työn aloittamista auttaa varmistamaan, että tabletti, Hilti Construction Layout (HCL) ja layout-työkalusi on määritetty työnkulkuasi varten.

Käytä tätä tarkistuslistaa, kun otat käyttöön uuden PLC-tabletin tai valmistelet tablettia uudelle käyttäjälle.

Liitä tabletti virtalähteeseen, paina virtapainiketta ja noudata alla olevia ohjeita.

1. Suorita Windowsin alkuasetukset

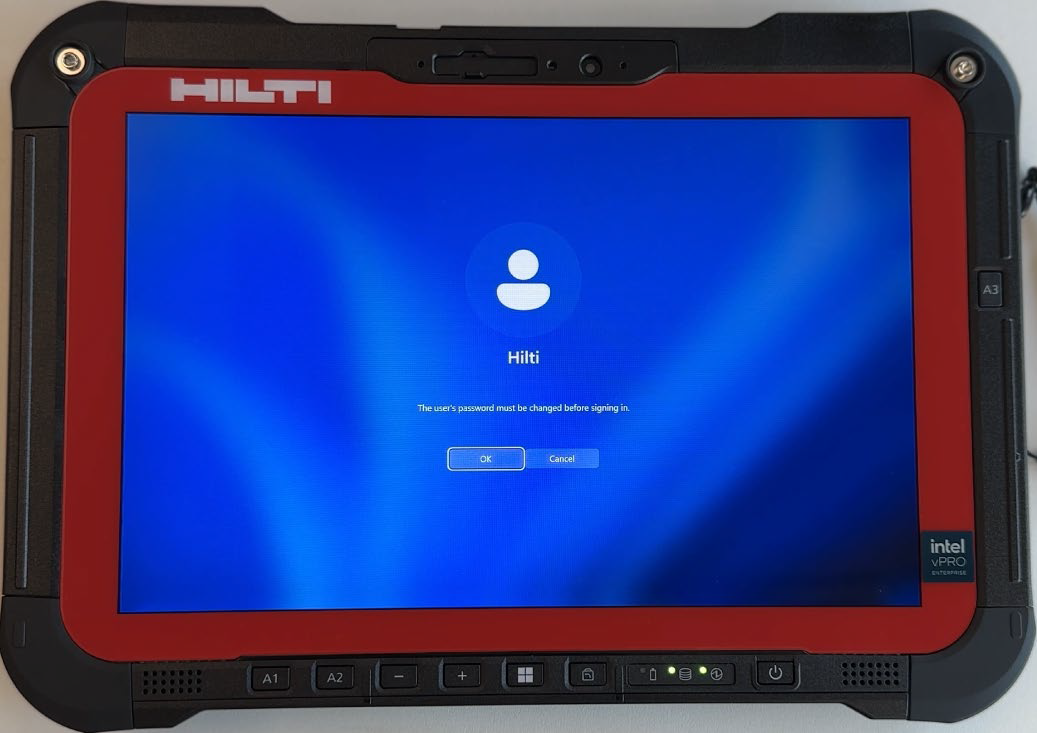

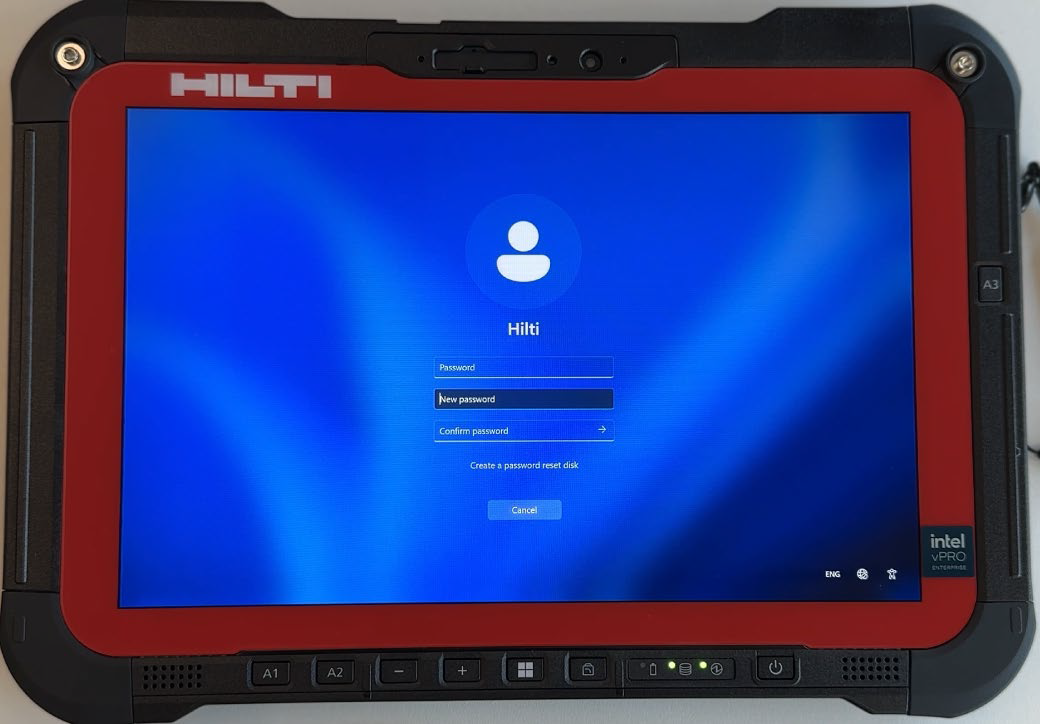

Luo Windows-salasana

PLC-tabletit edellyttävät käyttäjän määrittämää Windows-salasanaa ensimmäisen käynnistyksen aikana. Salasanan voi myös jättää tyhjäksi, mutta tällöin on olemassa riski, että tabletilla olevia tietoja viedään käyttäjän tietämättä.

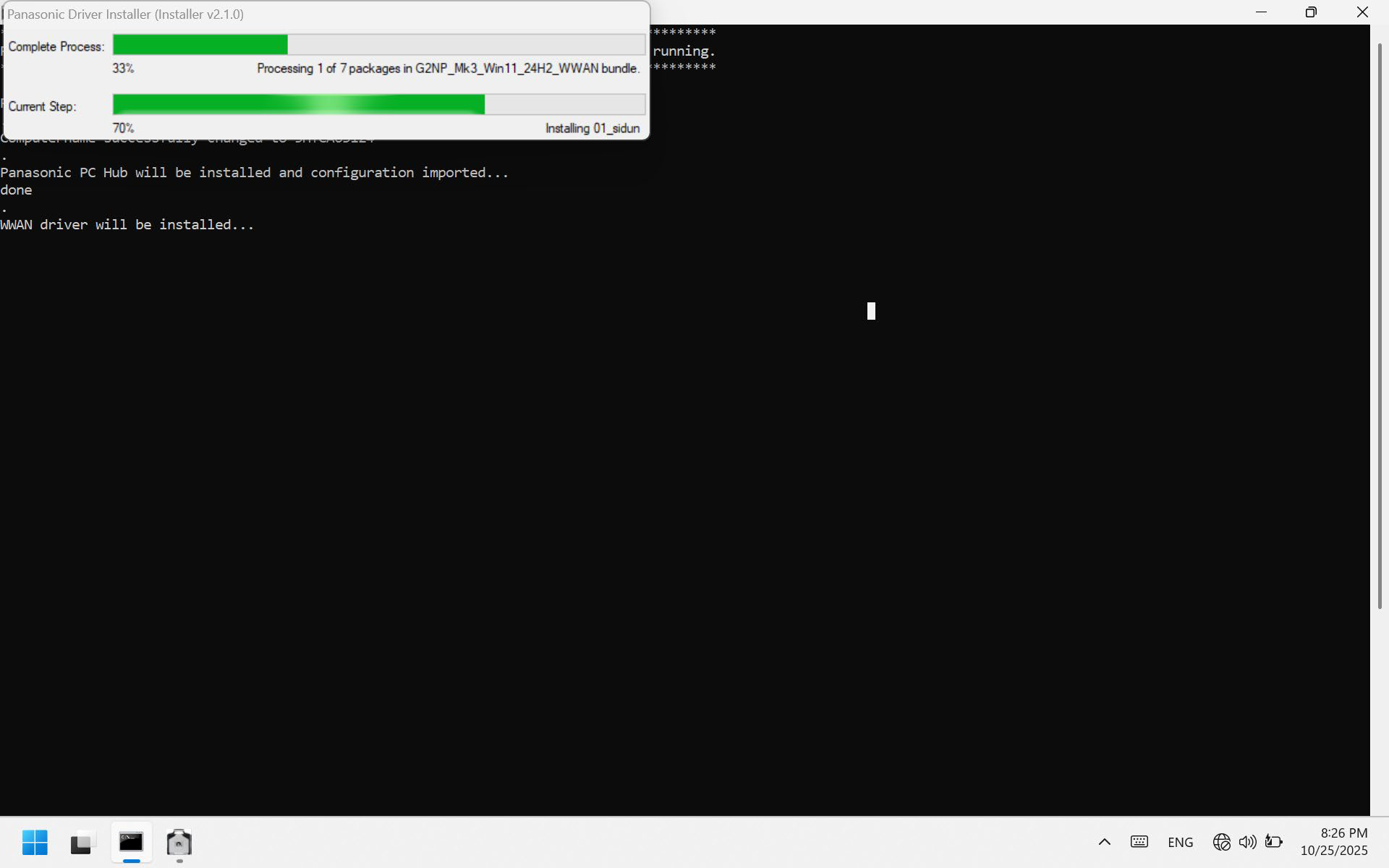

Salli Panasonic-ohjainten asentaminen (automaattinen)

Panasonic-ohjainten asennus saattaa käynnistyä automaattisesti. Anna prosessin valmistua ennen seuraavien vaiheiden jatkamista.

2. Tutustu työpöydän kuvakkeisiin

Työpöydälle ilmestyy useita automaattisesti luotuja kuvakkeita:

Hilti PSA 200 Monitor

Jätä tämä sovellus huomiotta digitaalisen layoutin sovelluksissa. Tämä sovellus ei liity takymetrin käyttöön, vaan Hilti PS 300 -ferroskanneriin ja PS 1000 -tutkaskanneriin.

Hilti Construction Layout

Tämä on HCL-ohjelmisto, jota tarvitset takymetrin käyttämiseen.

Panasonic PC Hub

Tämä on pääsijainti, jossa päivität tablettisi yleisiä asetuksia. Lisätietoja on tässä artikkelissa.

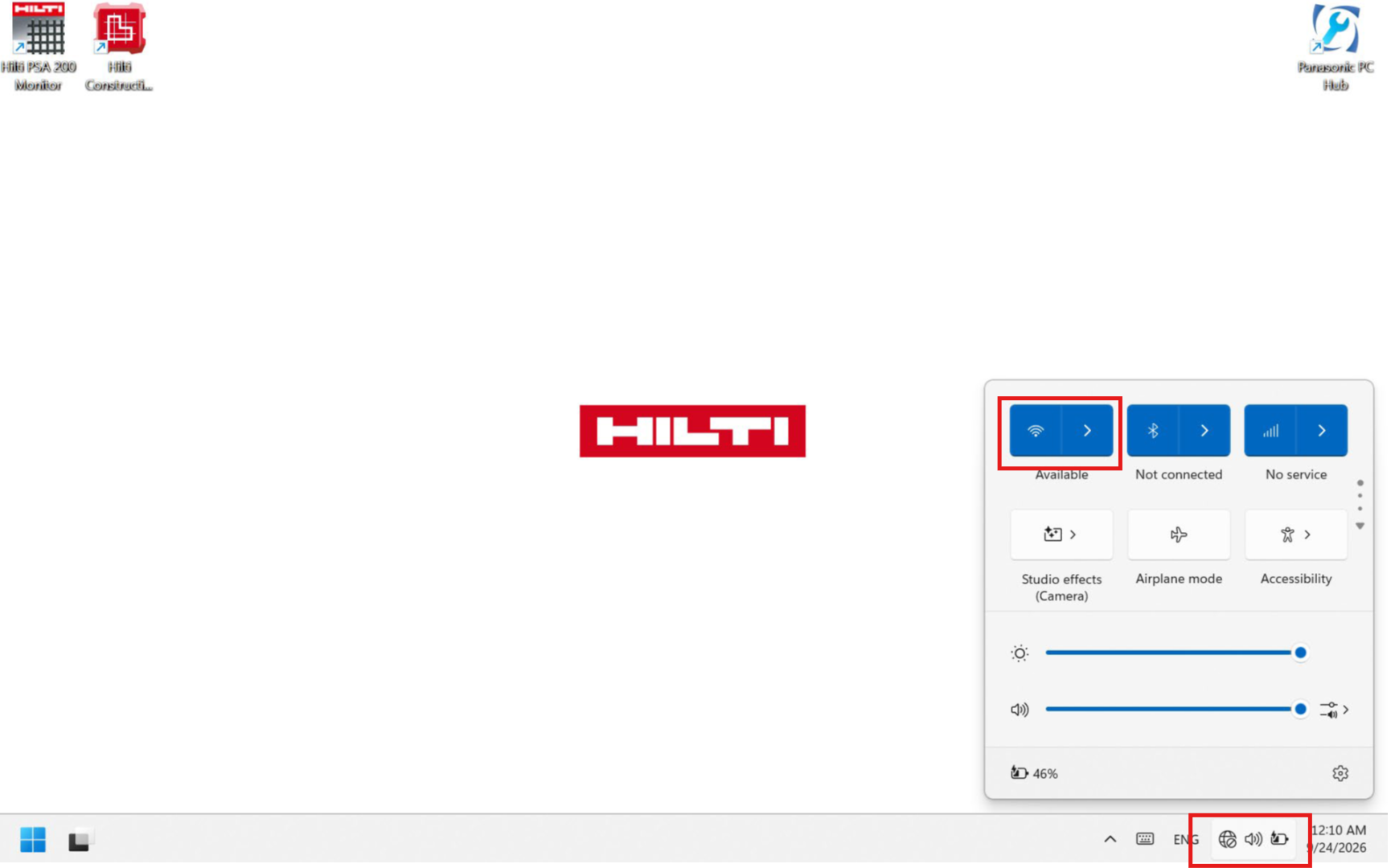

3. Yhdistä tabletti Wi-Fiin ja suorita päivitykset

Jotta kaikki myöhemmät päivitykset voidaan asentaa, on tärkeää yhdistää tabletti Wi-Fi-verkkoon.

Suorita Windows-päivitykset

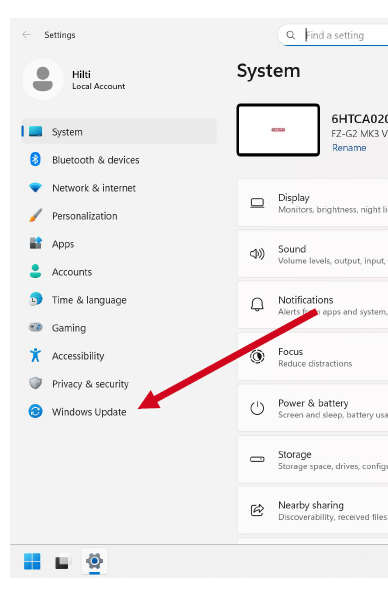

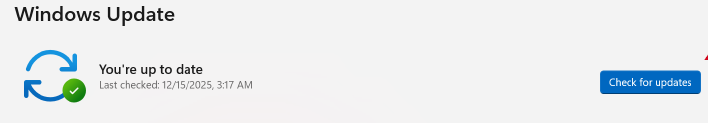

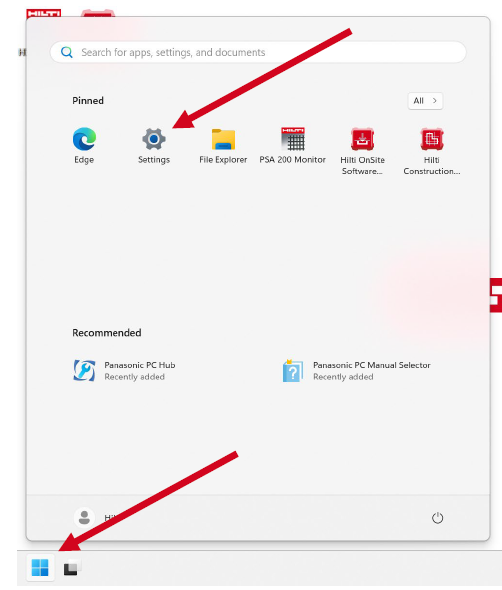

Kuten alla olevista näytöistä käy ilmi, siirry kohtaan Käynnistä > Asetukset > Windows Update > Tarkista päivitykset. Suorita nämä päivitykset Wi-Fi-yhteyden ollessa käytössä, käynnistä tietokone uudelleen kehotettaessa ja toista prosessi, kunnes kaikki päivitykset on asennettu.

Huomautus: Windows-päivitykset ovat alkuasetusten jälkeen harvinaisia, mutta ne kannattaa tarkistaa aina, kun aikaa on. Saatavilla voi olla tärkeitä ohjainpäivityksiä, jotka varmistavat työkalun, tabletin, Bluetoothin ja Wi-Fin asianmukaisen yhteistoiminnan.

Suorita Panasonic PC Hubin päivitykset

Avaa nyt Panasonic PC Hub:

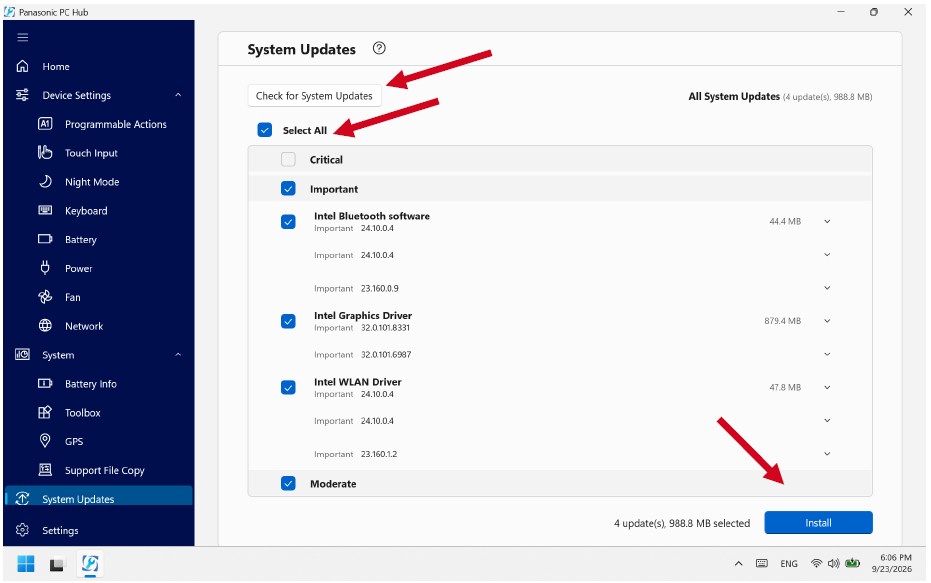

Siirry kohtaan System Updates > Check for Updates, valitse sitten ”select all” ja ”install”:

Nämä järjestelmäpäivitykset varmistavat, että Panasonicin tablet-kohtaiset ohjaimet ja ohjelmistot ovat ajan tasalla. Ne voivat myös olla tärkeitä, jotta työkalu, tabletti, Bluetooth ja Wi-Fi toimivat asianmukaisesti yhdessä.

Suorita HCL-päivitykset

Avaa nyt Hilti Construction Layout:

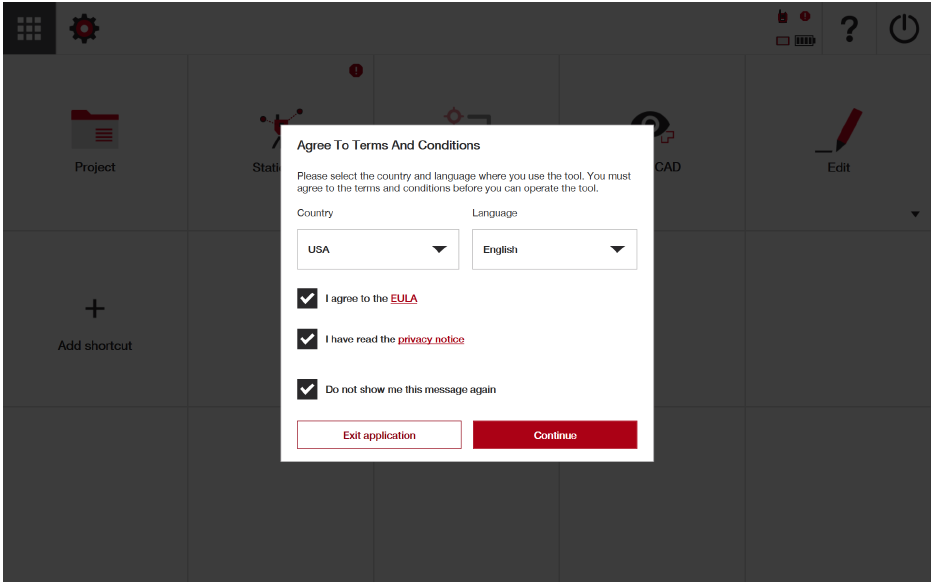

Hyväksy kehotettaessa käyttöehdot:

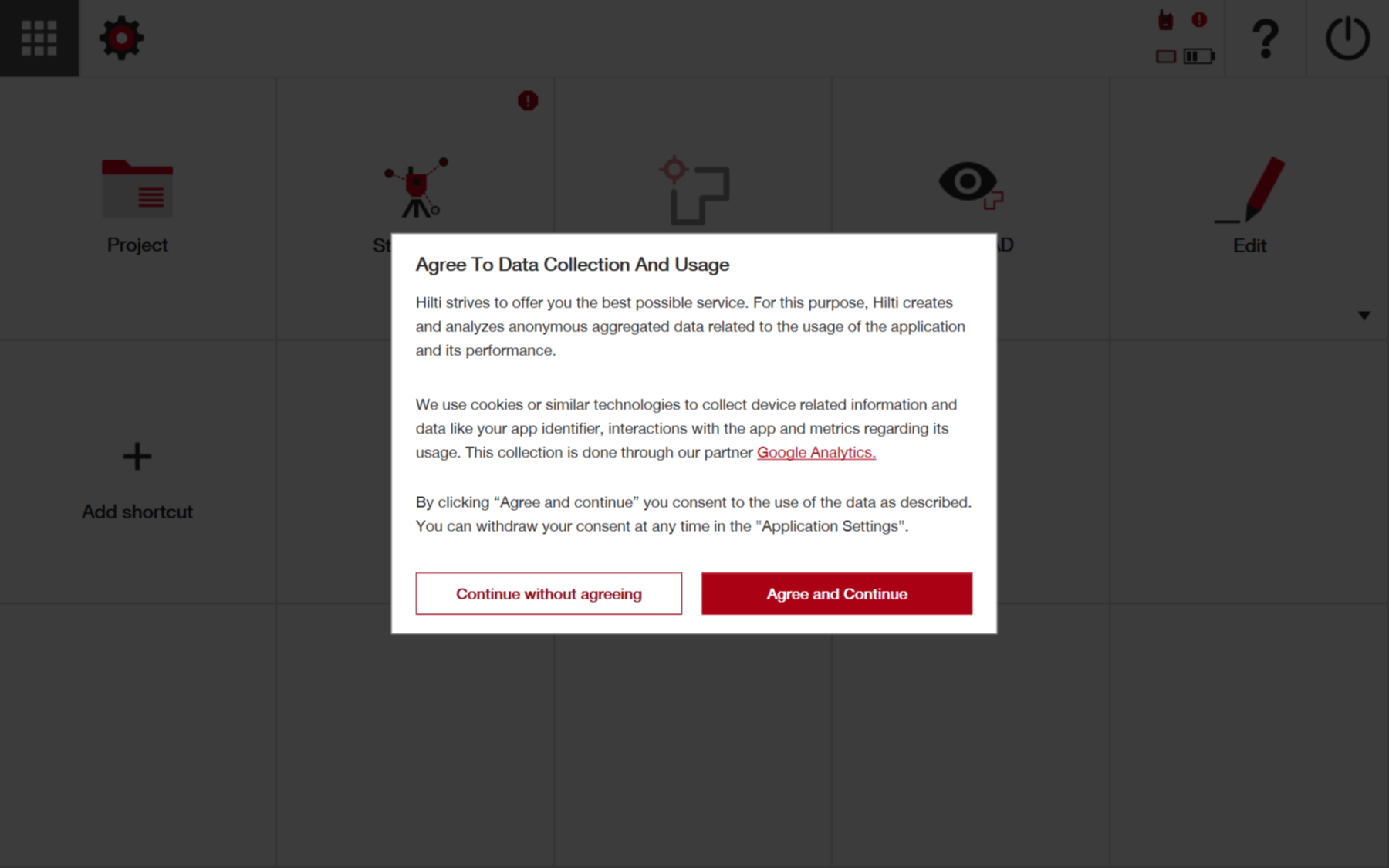

Valitse kehotettaessa valintasi tietojen keräämisestä:

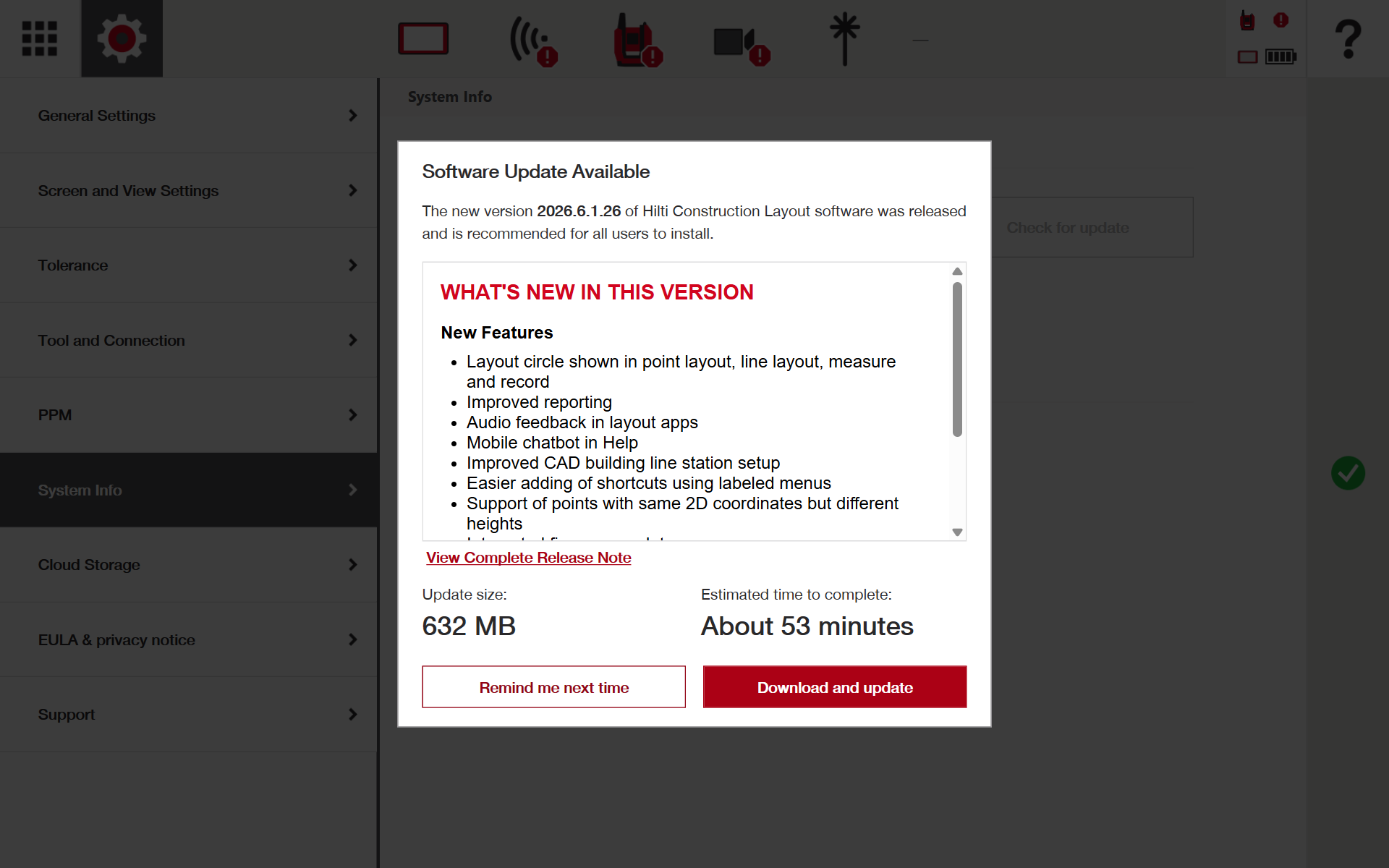

Siirry kohtaan Settings > System Info > Check for Update ja valitse kehotettaessa ”Download and Update”:

Tässä artikkelissa käydään perusteellisesti läpi, miten varmistetaan kaikkien työkalun ohjelmisto- ja laiteohjelmistopäivitysten asentaminen. Lisätietoja on artikkelissa.

4. Säädä HCL-asetukset

HCL-asetukset voidaan mukauttaa täysin tarpeidesi mukaan. Tutustu tähän artikkeliin saadaksesi tietoa käytettävissä olevista asetuksista.

Tärkeintä tässä alkuvaiheessa on kuitenkin valita oikea työkalu (tai pääyksikkö), jota käytät tabletin kanssa, sekä valmistautua määrittämään oikeat PPM-asetukset (ilmanpaine ja lämpötila).

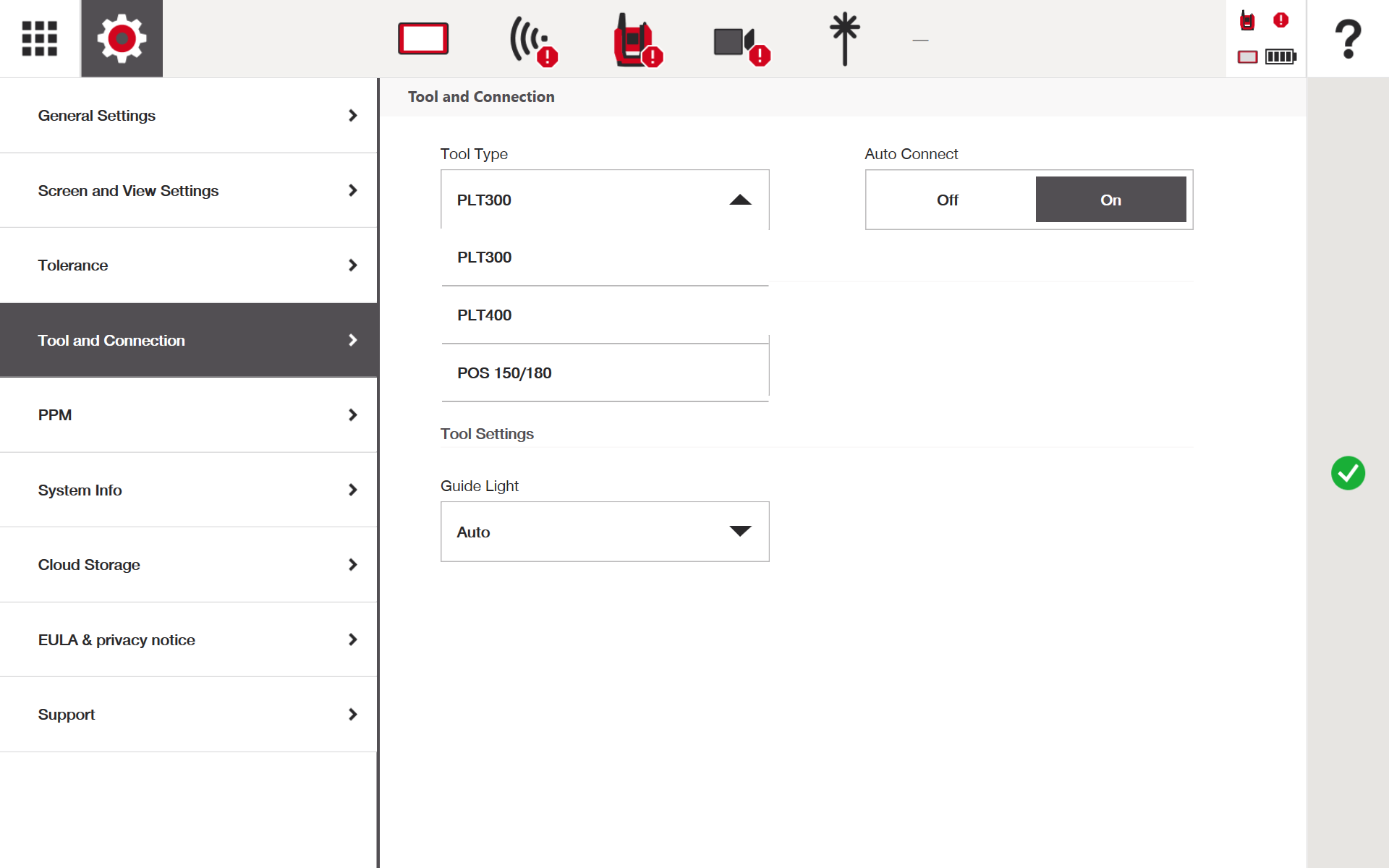

Siirry kohtaan Settings > Tool and Connection > Tool Type ja valitse työkalu, jota käytät tabletin kanssa.

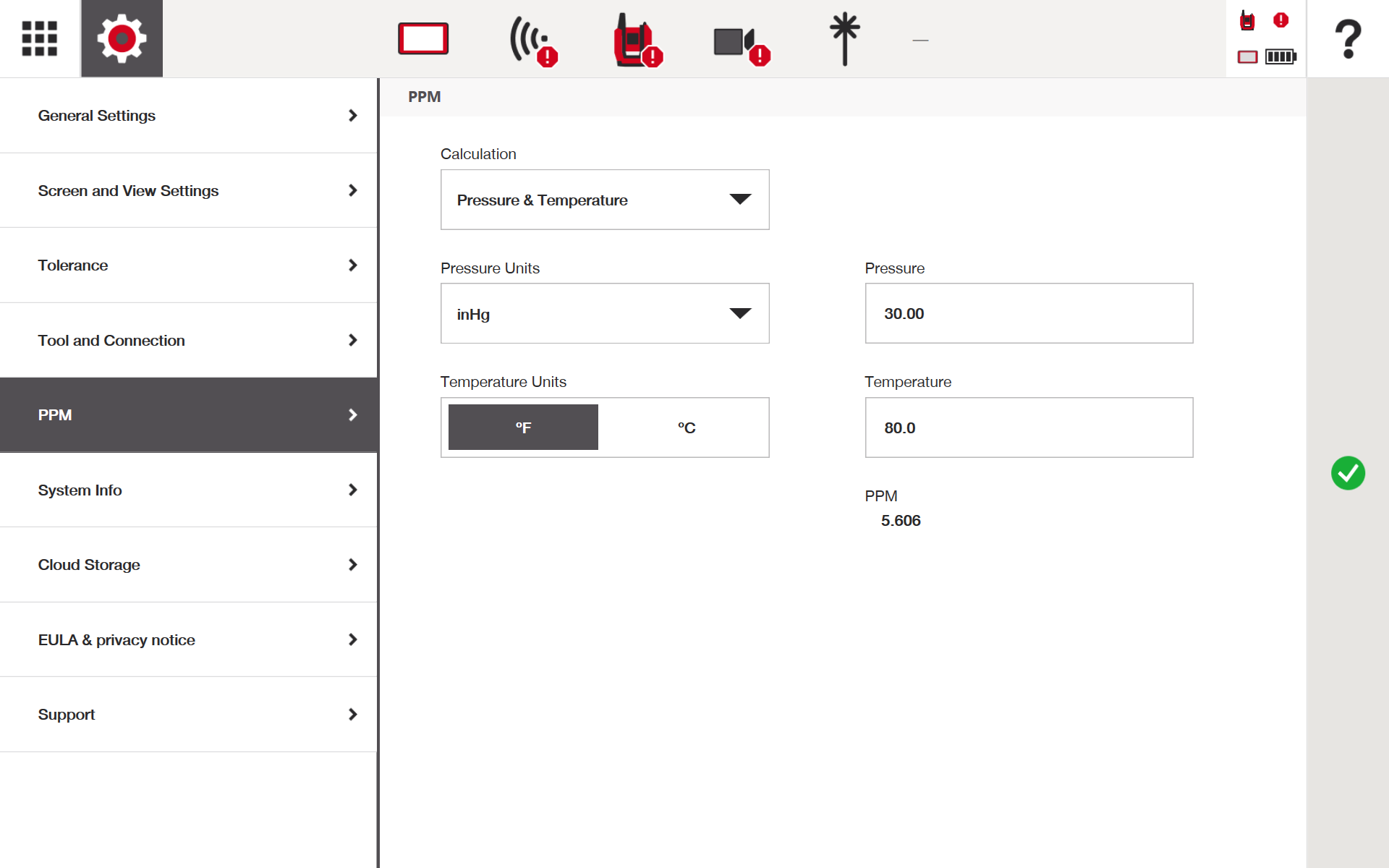

Siirry kohtaan Settings > PPM ja säädä paineen ja lämpötilan yksiköt haluamiksesi (Fahrenheit / Celsius jne.). Näitä asetuksia säädetään, kun työkalua käytetään työmaalla. Lisätietoja PPM:stä on tässä artikkelissa.

5. Määritä ”ohjelmoitavat toiminnot” eli ”pikapainikkeet”

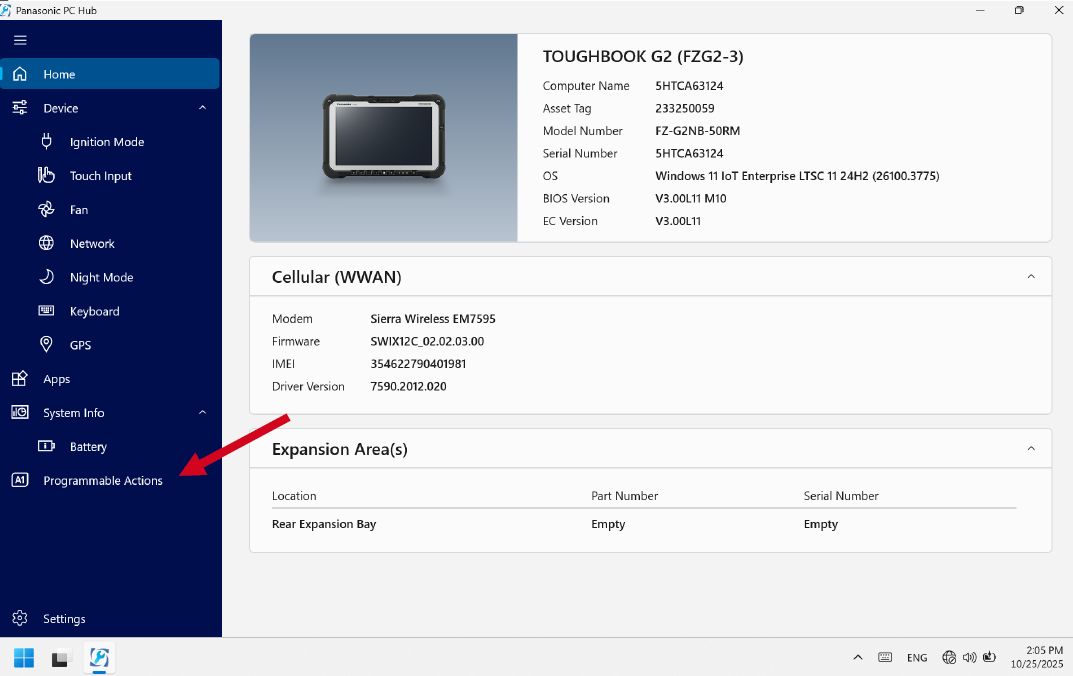

Avaa Panasonic PC Hub uudelleen ja siirry kohtaan ”Programmable Actions”.

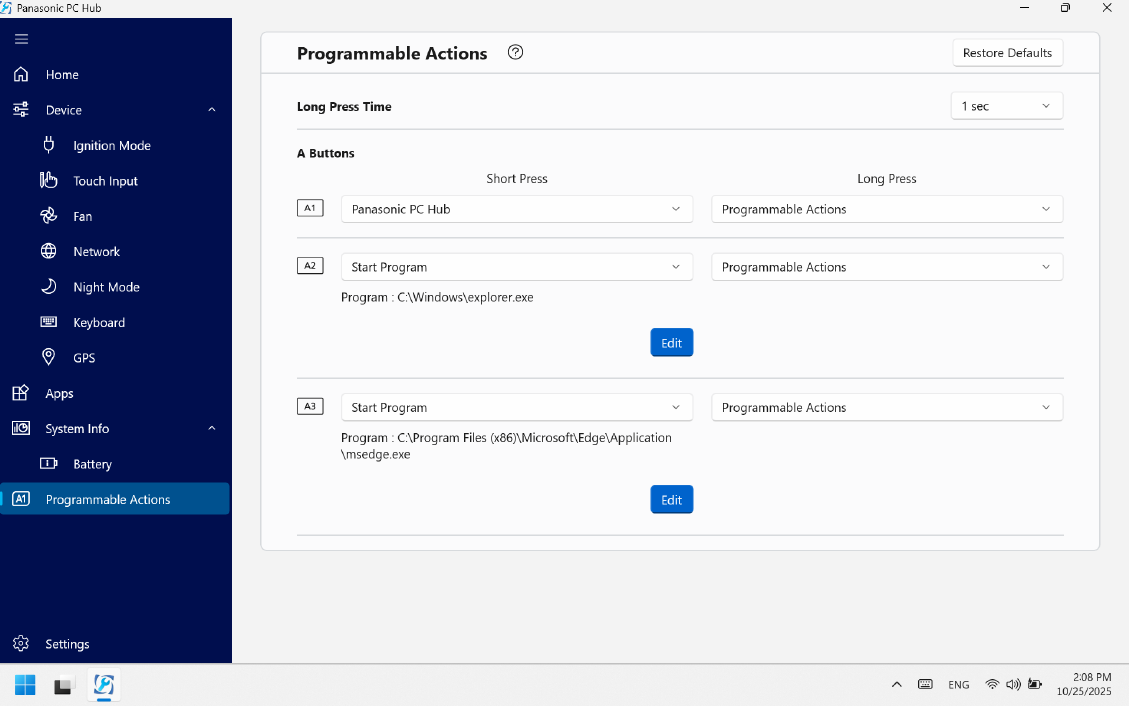

Tabletin pikapainikkeet (A1, A2 ja A3) voidaan mukauttaa tarpeidesi mukaan (katso alla). Lisätietoja on tässä artikkelissa. Tässä vaiheessa saatat haluta muuttaa lyhyen tai pitkän painalluksen toiminnoksi ”Display Off”.

6. Säädä Panasonic PC Hubin ”Touch Input” -asetuksia

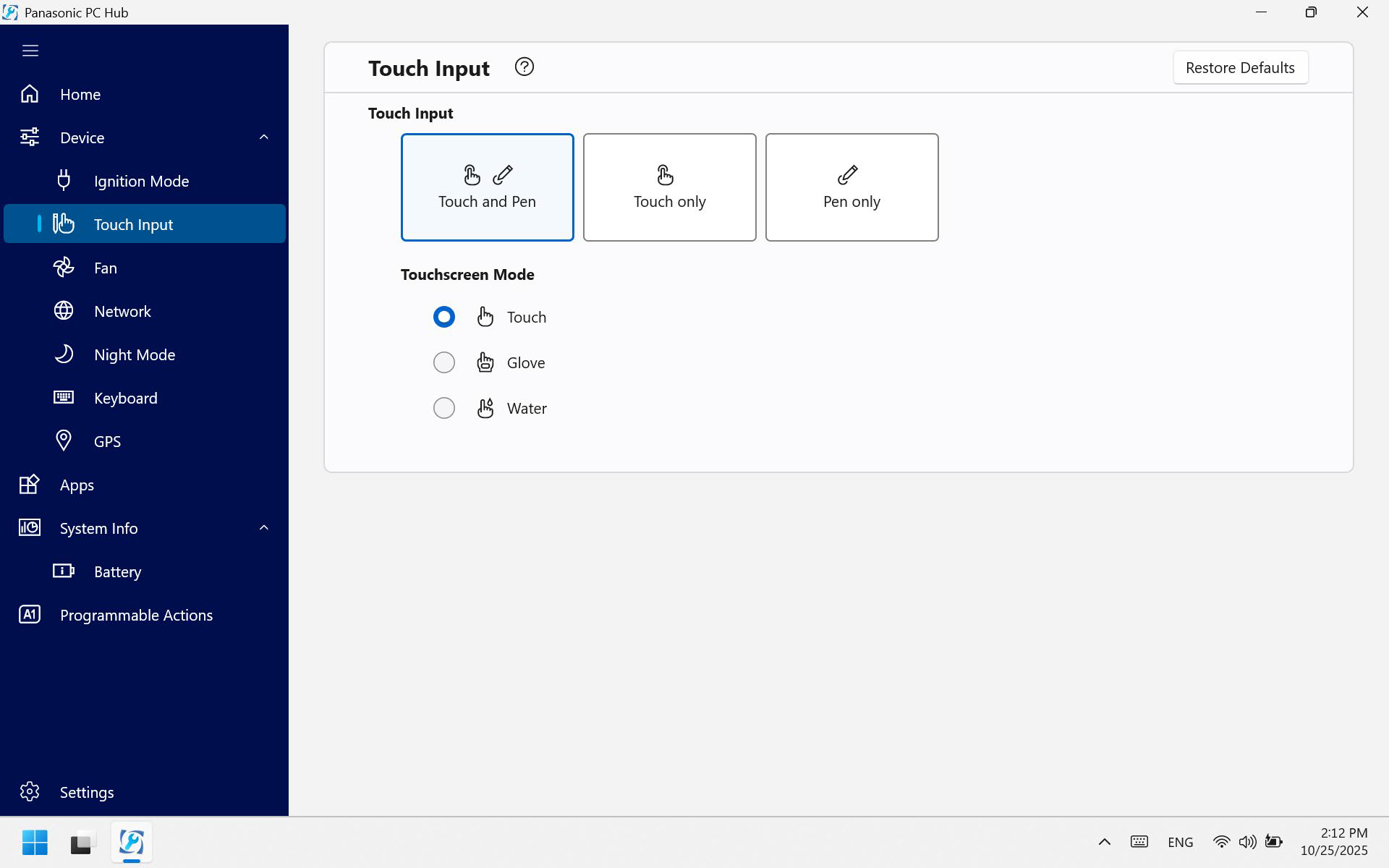

Tässä osiossa voit säätää, miten haluat käyttää tablettia olosuhteidesi mukaan. Lisätietoja on tässä artikkelissa, mutta suosituksena on vaihtaa ”touch”-asetuksesta ”glove”- tai ”water”-asetukseen, jos käytät työkäsineitä tai työskentelet märissä olosuhteissa:

7. Asenna kynä ja kiinnitysnaru

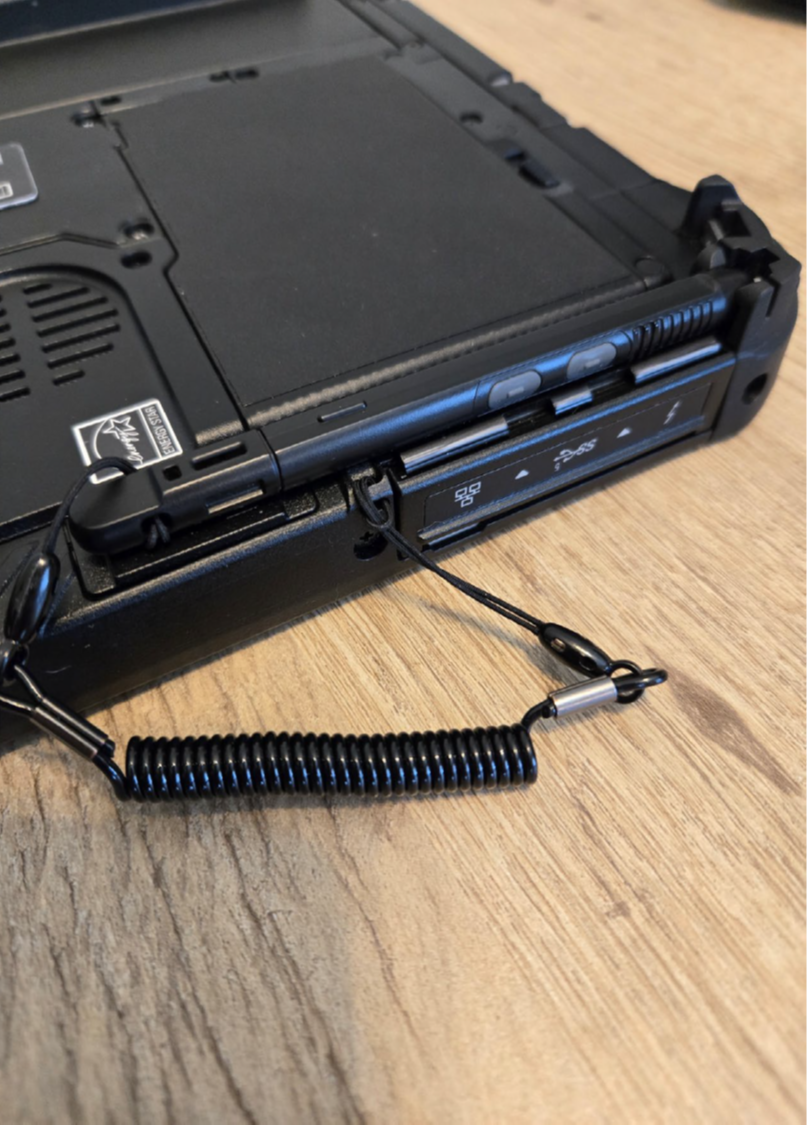

Tabletin mukana toimitetaan kynä ja kiinnitysnaru. Asenna ne kiinnittämällä kiinnitysnarun toinen pää kynään ja toinen tabletin kiinnitysnarupaikkaan. Kynä napsahtaa sitten paikalleen tabletin sivulle:

8. Säädä päivämäärä ja kellonaika

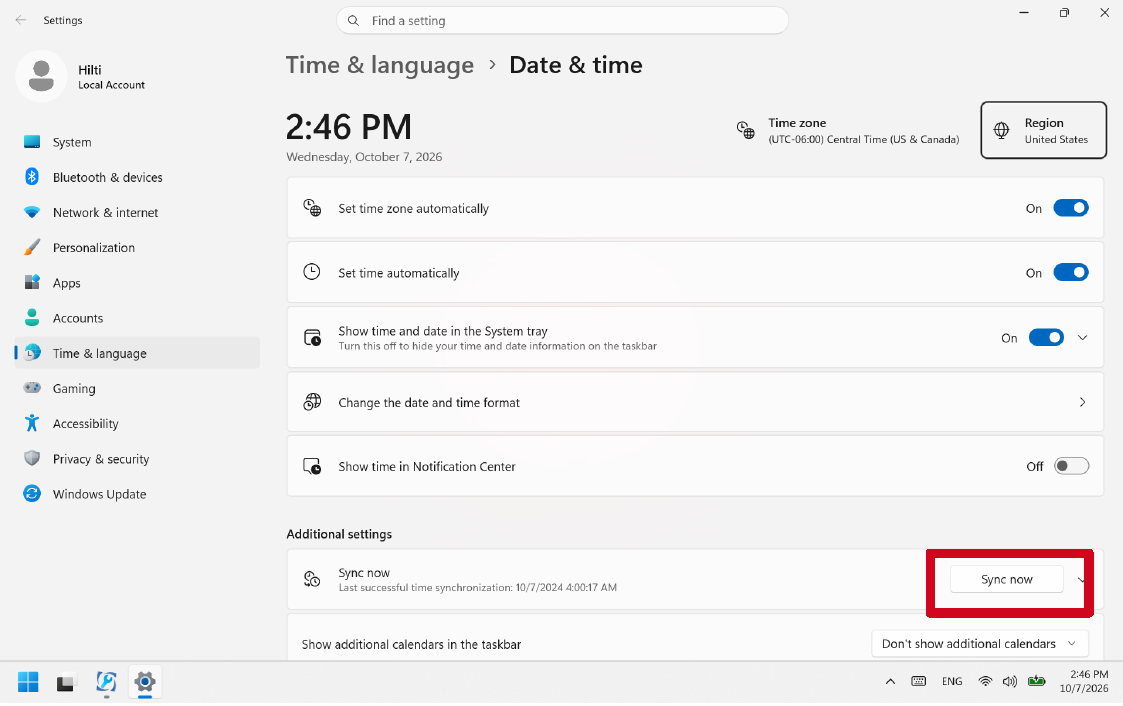

Tabletissa pitäisi olla oikea päivämäärä ja kellonaika, jotta HCL:n projektit ja tiedot aikaleimataan oikein. Kun tabletti on yhdistetty internetiin, siirry päivämäärä- ja aika-asetuksiin ja ”synkronoi” ne sijaintisi mukaan. Varmista niiden oikeellisuus ennen jatkamista.

9. Tutustu tarvittaviin lisävarusteisiin

Lisätietoja lisävarusteista on tässä artikkelissa. Tässä osiossa on hyvä huomata, että Panasonic tarjoaa ylimääräisiä tabletin akkuja (POA 41) ja monipaikkaisen laturin (POA 40), joita voidaan käyttää tuottavuuden parantamiseen ja käyttökatkosten vähentämiseen.

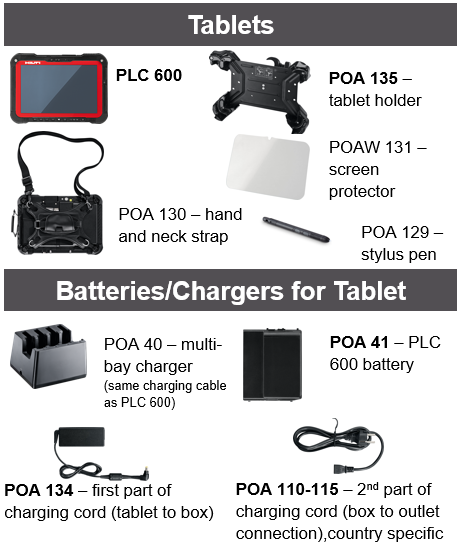

Alla olevassa kuvakaappauksessa näkyvät lisävarusteet:

10. Jos tarvitset apua

Muista, että saatavilla on useita vaihtoehtoja avun saamiseksi. Lisätietoja on tässä artikkelissa.
