Comment connecter l'outil à un prisme ou à une cible ?

Comment connecter l'outil à un prisme ou à une cible ?

Comment utiliser le logiciel HCL pour trouver mes prismes et mes cibles ?

La fonction caméra vous permettra de rechercher vos prismes et vos cibles. Si vous utilisez le Bluetooth (également appelé « radio »), vous ne pourrez pas obtenir de flux vidéo, mais les fonctions de rotation de l'outil et de recherche de prismes resteront disponibles.

Utilisation de la caméra pour trouver des prismes et des cibles :

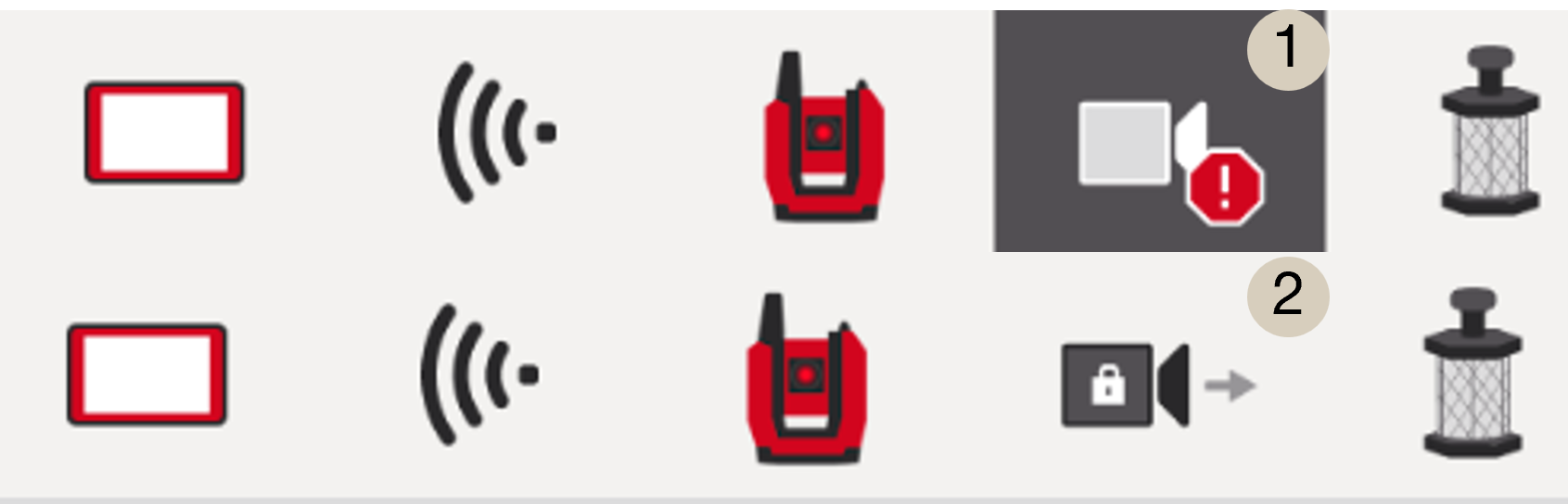

Une fois votre outil connecté au logiciel HCL, il vous suffit d'appuyer sur l'icône de la camera dans le menu supérieur pour ouvrir l'application camera. Vous verrez un point d'exclamation rouge (1) si vous n'êtes pas verrouillé sur un prisme ou une cible, ou une icône de cadenas (2) si vous êtes verrouillé sur un prisme ou une cible.

Notez que lorsque vous utilisez uniquement un laser sans verrouillage du prisme, l'icône du cadenas s'affiche toujours, indiquant que l'appareil est prêt à mesurer.

À quoi servent les différentes icônes dans le mode camera ?

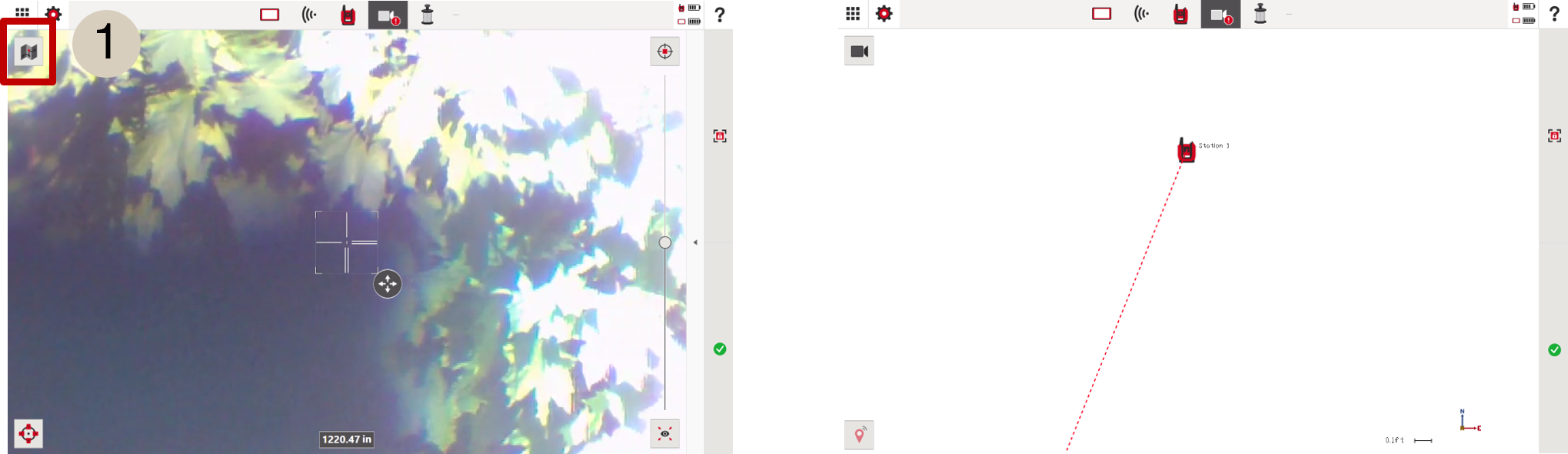

1. Voir votre vue PLAN. Si vous êtes déjà en position, vous verrez également une ligne rouge en pointillés indiquant la direction vers laquelle votre appareil est orienté, à titre de référence.

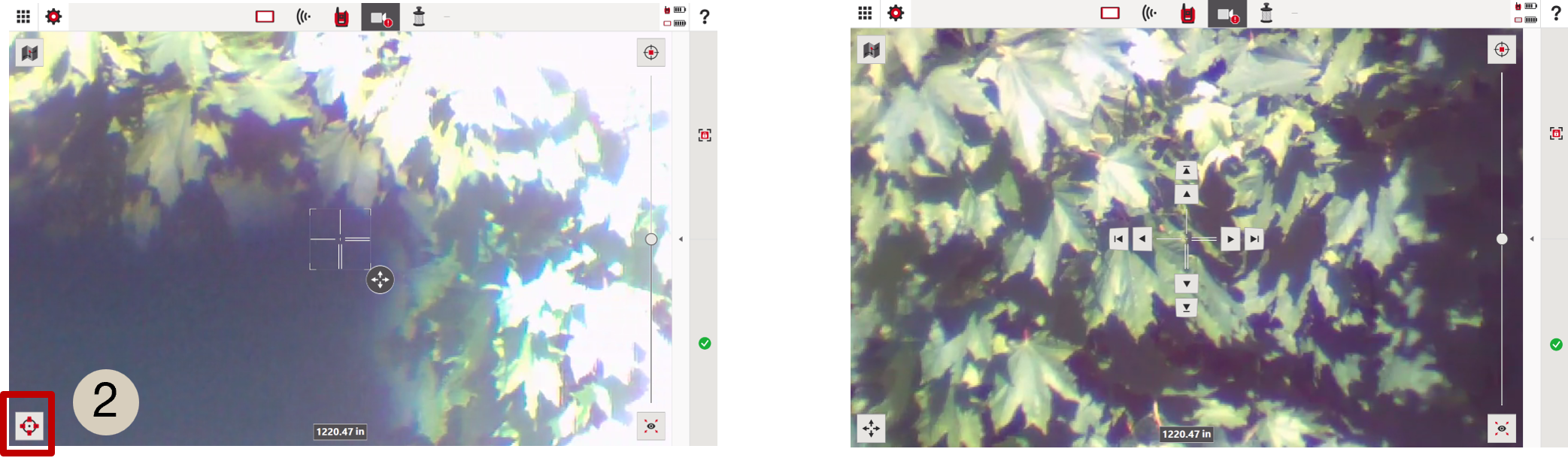

2. Option joystick pour un alignement précis. Les flèches avec des lignes d'extrémité se déplacent légèrement plus loin que celles qui n'en ont pas.

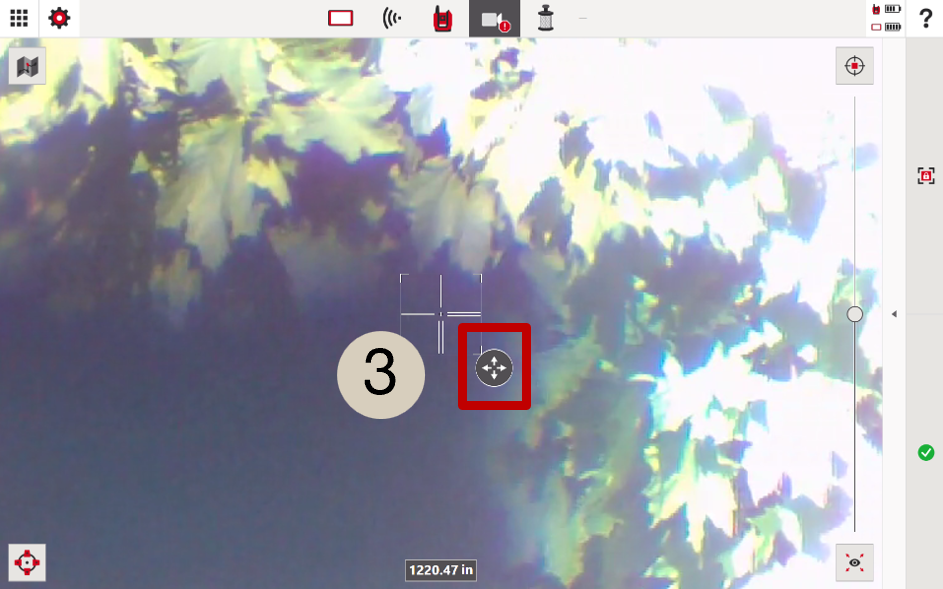

3. Option « ciblage intelligent » à faire glisser et tirer. Faites glisser cette icône vers l'emplacement de votre choix et la station totale s'alignera sur l'emplacement où vous la placez.

4. Distance de mise au point et barre latérale de mise au point manuelle. Le chiffre de la distance de mise au point vous permet de régler manuellement la distance à laquelle vous devez faire la mise au point de l'appareil photo par très petits incréments, tandis que la barre de mise au point vous permet de faire glisser plus rapidement votre mise au point vers l'emplacement souhaité.

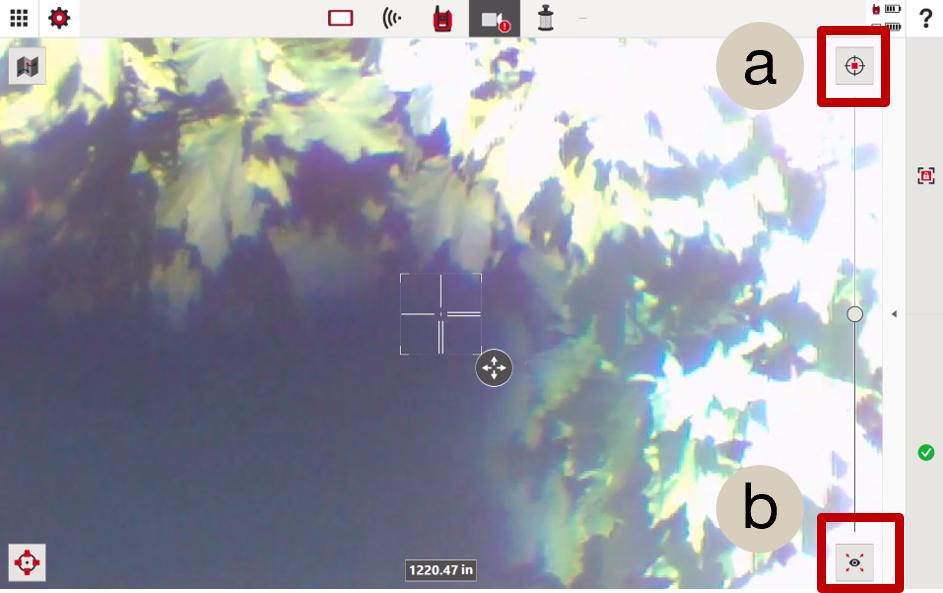

Utilisez le bouton de mise au point automatique (a) ou le bouton d'extension du zoom (b) comme icônes d'aide supplémentaires pour découvrir/verrouiller le prisme ou la cible que vous recherchez.

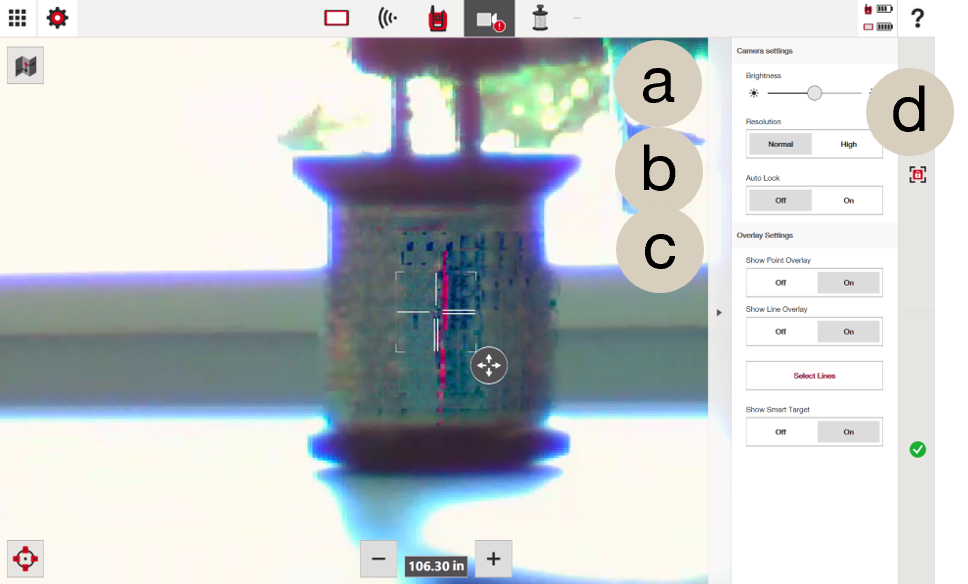

5. Ouvrez le menu de la barre latérale pour régler la luminosité, ajuster la résolution de l'image et activer le verrouillage automatique. Notez que le verrouillage automatique signifie que l'outil se verrouillera sur le prisme sans que vous ayez besoin d'appuyer sur « recherche de prisme » en haut à droite de la fenêtre de la tablette, tant qu'il se trouve dans la fenêtre de l'appareil photo. Que le verrouillage automatique soit activé ou désactivé, l'icône « recherche de prisme » peut toujours être utilisée comme option pour trouver le prisme s'il se trouve dans la fenêtre.

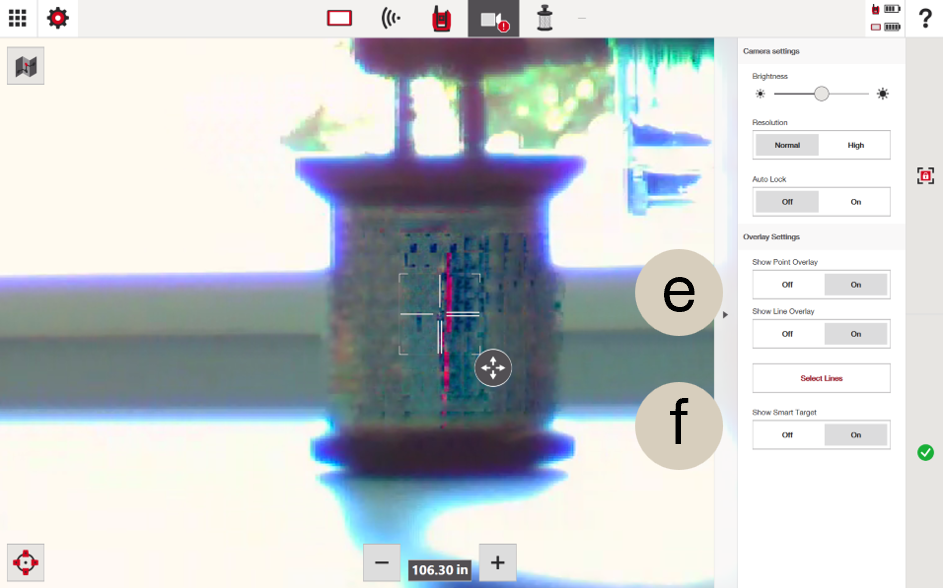

De plus, activez les superpositions de points et de lignes à partir de votre fichier CAO pour obtenir une vue augmentée, et sélectionnez les lignes spécifiques que vous souhaitez voir superposées dans la vue de votre caméra.

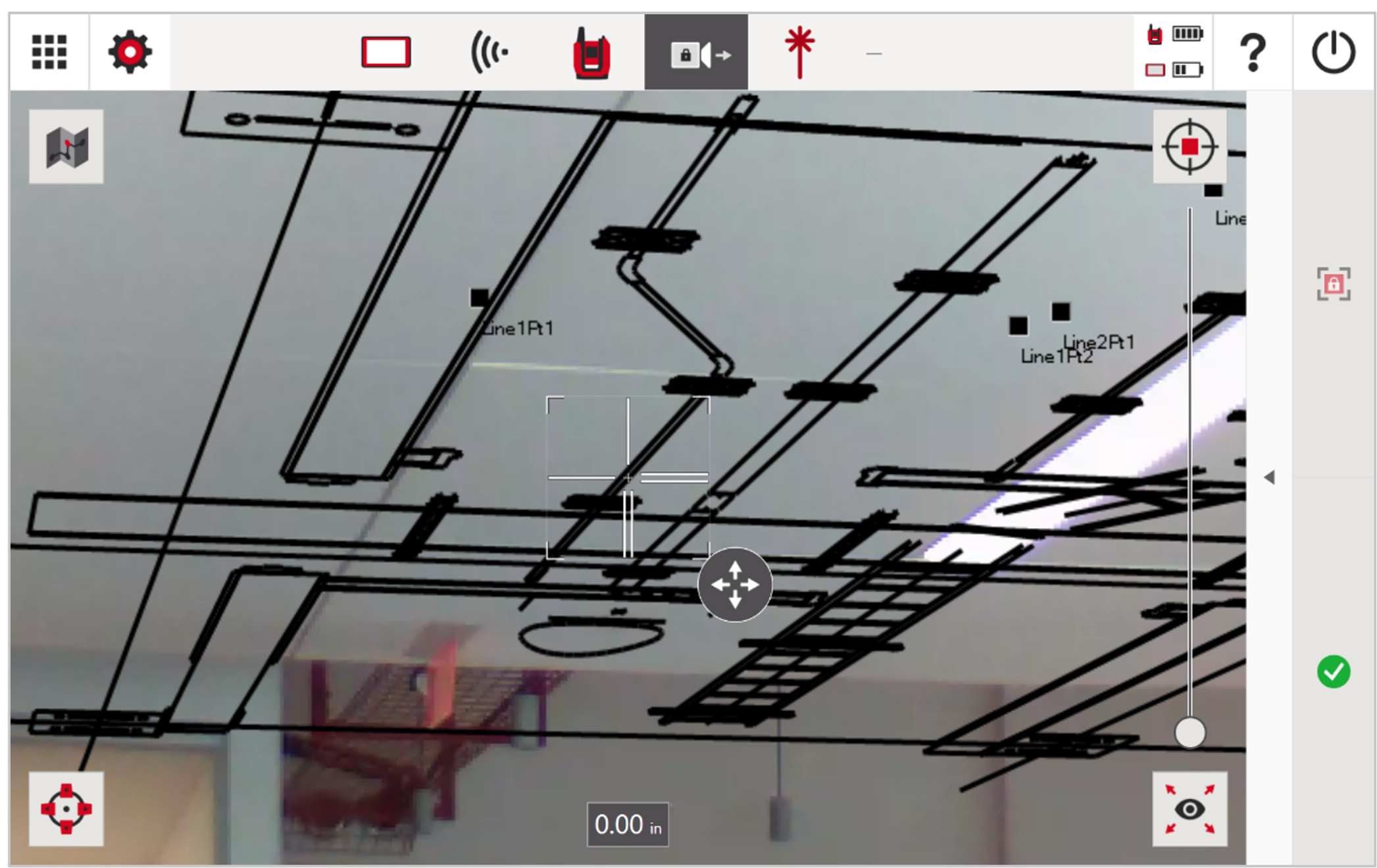

Voici à quoi pourrait ressembler la superposition avec des points et des lignes superposés :

L'outil peut-il se verrouiller accidentellement sur un élément qui n'est pas un prisme ?

Oui. Bien que cela ne devrait pas arriver souvent, les gilets réfléchissants et le verre peuvent interférer avec la connexion du prisme. Veuillez en tenir compte lorsque vous recherchez vos cibles, en vous assurant que vous regardez et vous connectez à vos cibles réelles.
