Ligne manquante - Comment utiliser

Utilisez "Ligne manquante" comme un ruban à mesurer en direct, vous fournissant des informations sur la hauteur, la pente et la distance

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.

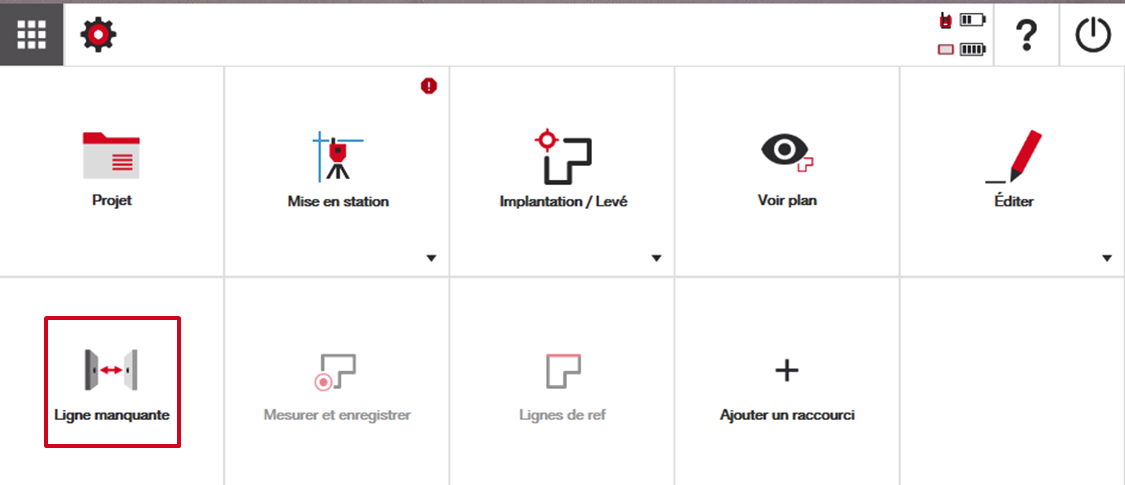

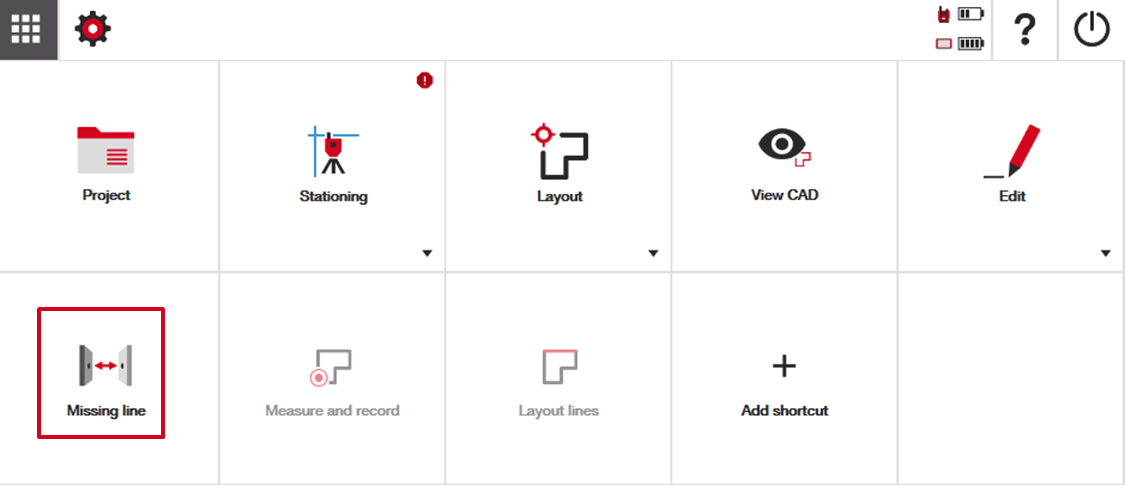

2. Sélectionnez "Ligne manquante" : Vous pouvez trouver "Ligne manquante" dans le menu de l'écran d'accueil ou dans le menu latéral dans votre vue CAO.
3. Mesurez les valeurs : L'application utilise les valeurs mesurées entre les emplacements, vous n'avez donc pas besoin de vous soucier des coordonnées des stations ou des points.

Vous êtes prêt à utiliser la fonctionnalité "Ligne manquante".

Démo Ligne manquante

Clarifiez ce que vous mesurez

Avant de commencer, sachez que vous allez mesurer la distance, l'angle, la pente et la hauteur entre deux points. Trouvez le premier point à partir duquel vous souhaitez mesurer, et lorsque vous êtes prêt, appuyez sur le bouton rouge de mesure.

Une fois cette mesure prise, votre instrument vous donnera une "lecture en direct" des données de mesure à partir de ce point. Par exemple, si vous avez mesuré votre premier point avec un prisme, lorsque l'instrument suit le prisme pendant que vous vous déplacez, il commencera automatiquement à vous fournir les données dimensionnelles concernant les mesures de votre position par rapport à ce point de départ initial.

Pour "verrouiller" le second point pour cette application, appuyez simplement à nouveau sur le bouton rouge de mesure. Appuyez sur la coche verte ou sur le bouton retour pour redémarrer l'application.

Comprendre les données

En ouvrant le menu à droite, vous remarquerez que les informations de mesure sont vides avant de commencer, mais après avoir mesuré votre premier point, les données apparaîtront.

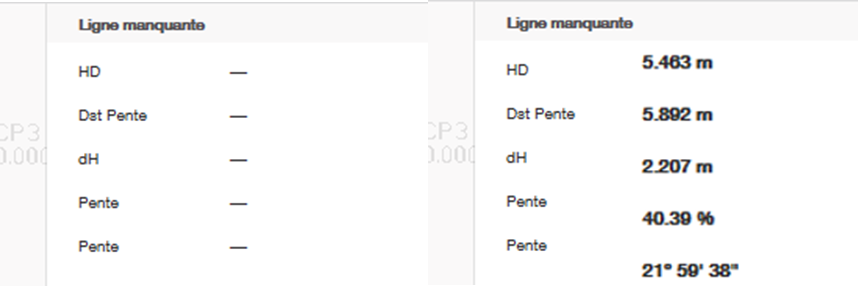

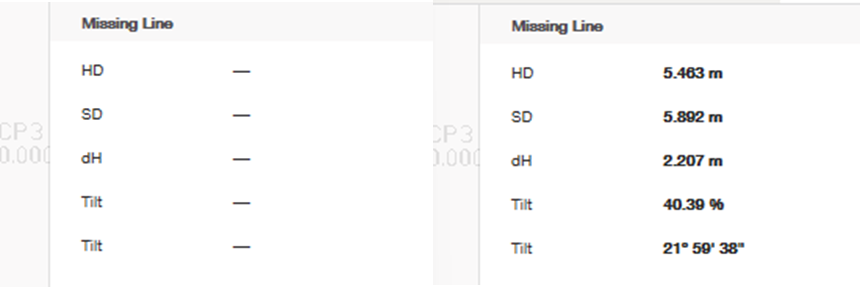

Dans l'exemple ci-dessous, la distance entre notre premier point mesuré et le second point est une distance horizontale (DH) de 5,463 m, une distance inclinée (DI) de 5,892 m, et une différence de hauteur (dH) de 2,207 m. Notez que la DH est la distance horizontale exacte entre les deux points, sans prendre en compte la différence de hauteur. La DI, ou distance inclinée, est la donnée qui intègre la distance diagonale entre les deux points, en tenant compte de leur différence de hauteur.

Les données de "pente" décrivent l'angle d'inclinaison entre le premier point et le second point. Vous verrez cette inclinaison exprimée à la fois en pourcentage et en degrés.
