Application « Croquis » - Mode d'emploi

L'application « Croquis » est conçue pour vous permettre de dessiner sur votre dessin CAO afin de mettre à jour ou de créer tout tracé dont vous pourriez avoir besoin à titre de référence.

Étape 1 : sélectionnez un point de départ

Lorsque vous ouvrez « Croquis », vous êtes invité à sélectionner le « point de départ » à partir duquel vous souhaitez commencer à travailler. Notez que vous devez toujours disposer d'un point (point d'implantation, point mesuré ou point de contrôle) à partir duquel vous commencez votre travail d'esquisse.

Vous n'avez pas nécessairement besoin d'un fichier CAO pour commencer à esquisser, mais vous devez disposer d'un point dans votre travail pour pouvoir commencer.

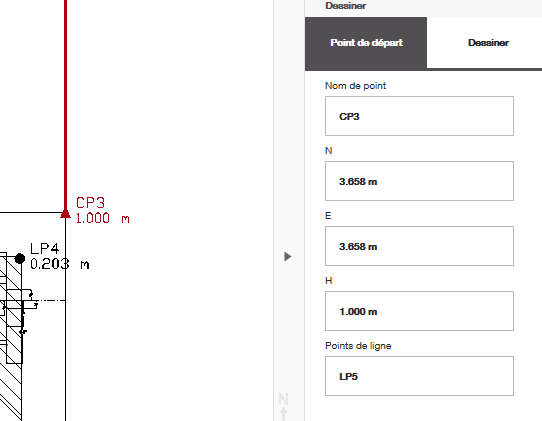

Une fois que vous avez sélectionné un point, vérifiez que le nom et les coordonnées du point de départ sont corrects et que les « points de ligne » que vous souhaitez créer sont étiquetés comme vous le souhaitez pendant que vous esquissez. Dans l'exemple ci-dessous, le nom de mon point de ligne est « LP5 » et, à mesure que je trace plusieurs lignes successives, le numéro du point augmente, tandis que le préfixe reste le même.

Étape 2 : Commencez à esquisser

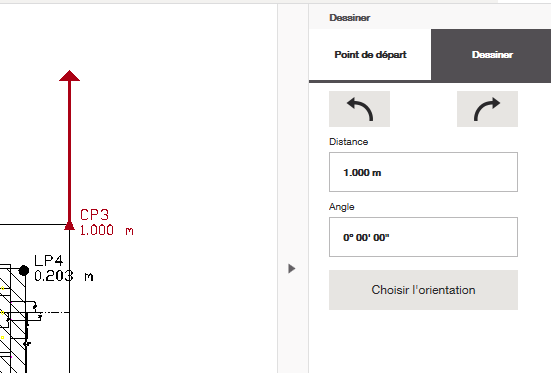

Accédez à l'onglet « Croquis » et commencez à esquisser.

La « distance » est la distance que vous souhaitez que la ligne suivante parcoure à partir du point de départ, et l'« angle » est l'angle auquel vous souhaitez qu'elle tourne à partir de ce point. Notez que 0° correspond à l'orientation vers le haut (nord du plan).

Vous pouvez également utiliser les flèches gauche et droite pour tourner facilement l'angle à exactement 45° par rapport à l'orientation de la ligne.

« Choisir l'orientation  » peut être utilisé si vous souhaitez orienter la ligne selon l'angle exact d'une ligne existante dans votre fichier CAO ou selon l'orientation de deux points dans votre travail.

Étape 3 : Continuez votre esquisse

Appuyez sur la coche verte lorsque vous êtes sûr que le segment de ligne esquissé est correct. Une fois terminé, vous serez automatiquement invité à esquisser une autre ligne à partir de l'extrémité de celle que vous venez de créer.

Si vous souhaitez plutôt esquisser une ligne à partir d'un autre point de départ, revenez simplement en arrière et sélectionnez un nouveau point de départ.
