Application Sketch - Mode d'emploi

L'application « Sketch » est conçue pour vous permettre de dessiner sur votre dessin CAO afin de mettre à jour ou de créer tout tracé dont vous pourriez avoir besoin comme référence.

Démonstration de l'application Sketch

Étape 1 : Sélectionnez un point de départ

Lors de l'ouverture de « Sketch », il vous sera demandé de sélectionner le « point de départ » à partir duquel vous souhaitez commencer à travailler. Notez que vous devrez toujours disposer d'un type de point (soit un point de mise en page, un point mesuré ou un point de contrôle) à partir duquel vous commencerez votre travail de croquis.

Vous n'avez pas nécessairement besoin d'un fichier CAO pour commencer à esquisser, mais vous avez besoin d'un point dans votre projet pour débuter.

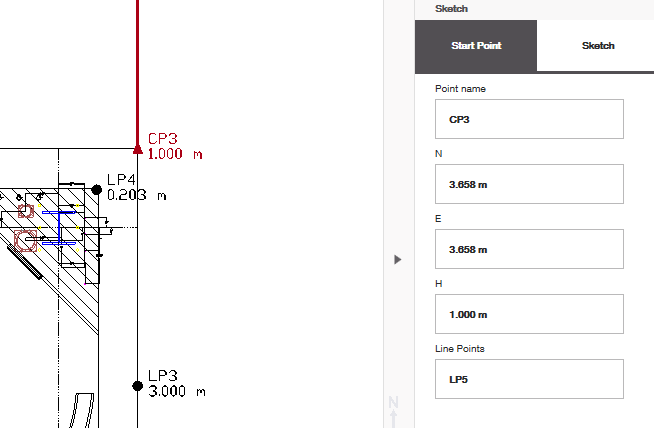

Une fois que vous avez sélectionné un point, vérifiez que le nom et les coordonnées du point de départ sont corrects, et que les « points de ligne » que vous souhaitez créer sont étiquetés comme vous le souhaitez pendant que vous esquissez. Dans l'exemple ci-dessous, le nom de mon point de ligne est « LP5 », et à mesure que je trace plus de lignes successivement, le numéro du point augmentera également, tandis que le préfixe restera le même.

Étape 2 : Commencez à esquisser

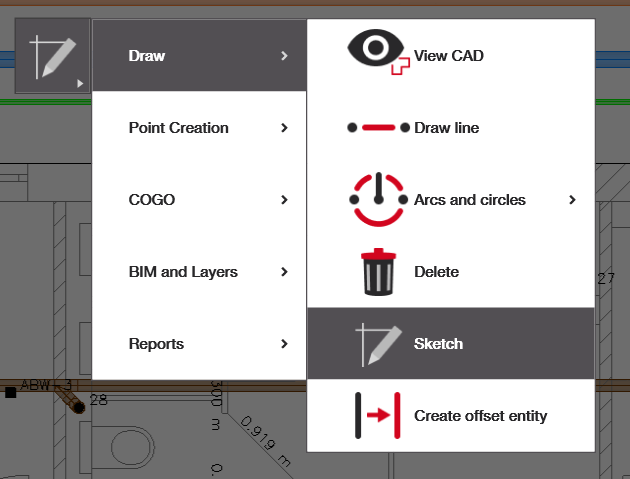

Allez dans l'onglet « Sketch » et commencez à esquisser.

« Distance » est la distance que vous souhaitez que la ligne suivante parcoure à partir du point de départ, et « angle » est l'angle auquel vous souhaitez qu'elle tourne depuis ce point. Notez que 0° correspondra à une orientation directement vers le haut (nord plan).

Vous pouvez également utiliser les flèches gauche et droite pour tourner commodément l'angle de exactement 45° par rapport à l'orientation de la ligne.

« Définir l'orientation » peut être utilisé si vous souhaitez orienter la ligne à l'angle exact d'une ligne existante dans votre fichier CAO ou à l'orientation de 2 points dans votre projet.

Étape 3 : Continuez votre croquis

Appuyez sur la coche verte chaque fois que vous savez que le segment de ligne esquissé est correct. Une fois terminé, il vous sera automatiquement demandé d'esquisser une autre ligne à partir de la fin de celle que vous venez de créer.

Si vous souhaitez esquisser une ligne à partir d'un autre point de départ, il vous suffit de revenir en arrière et de sélectionner un nouveau point de départ.
