Transfert de hauteur : Comment utiliser

L'application "Transfert de hauteur" est conçue pour être utilisée afin d'identifier rapidement les hauteurs des objets et des surfaces sur votre chantier. Elle vous permettra d'ajuster rapidement en fonction des mesures de hauteur que vous observez à partir de votre référence choisie.

Pour l'utiliser, il suffit d'appuyer sur le bouton de mesure situé sur le côté droit et de naviguer jusqu'à l'offset de hauteur souhaité. Si vous avez besoin de plus d'instructions, veuillez consulter ci-dessous.

Cette application peut être utilisée même si votre outil n'est pas stationné. Cela signifie que vous n'avez pas besoin de stationner avec des points de contrôle pour l'utiliser. Cependant, la fonction "hauteur absolue" dans l'application Transfert de hauteur ne sera pas disponible à moins que l'outil ait été stationné avec des coordonnées et que sa hauteur de station ait été calculée.

Démonstration de l'application Transfert de hauteur

Transfert de hauteur : Utilisation de l'onglet "Offset"

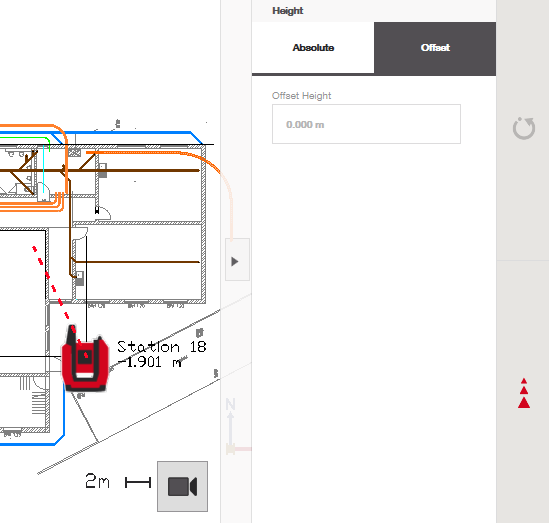

Lorsque le transfert de hauteur s'ouvre, il ouvrira probablement automatiquement l'option "offset" sur le côté droit de l'écran.

Cela vous invite à orienter l'outil vers une surface où vous pouvez ensuite 1) mesurer un repère en appuyant sur le bouton rouge de mesure, puis 2) observer les résultats de déviation par rapport à ce repère lorsque vous mesurez d'autres emplacements sur votre chantier.

Exemple :

Je mesure un certain repère sur mon chantier en appuyant sur le bouton rouge de mesure :

Je saisis ensuite l'offset par rapport à cette hauteur que je souhaite atteindre :

L'outil tente alors de se déplacer vers cet offset de hauteur à sa position angulaire actuelle :

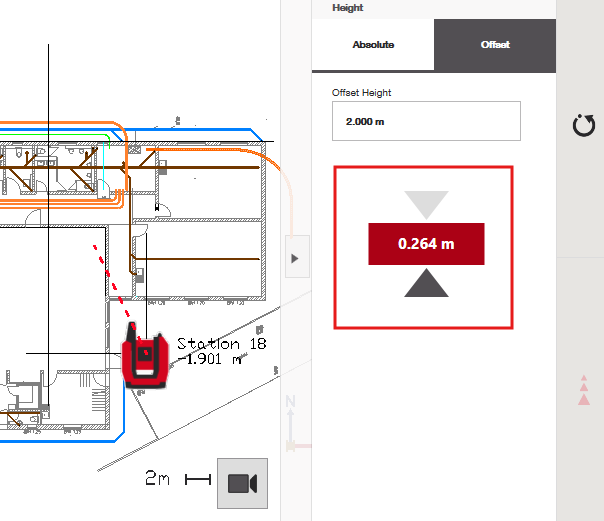

L'outil peut également être déplacé manuellement via la caméra ou en suivant un prisme, et il suivra en temps réel la proximité de votre position par rapport à la hauteur d'offset désignée :

Transfert de hauteur : Utilisation de l'onglet "Absolu"

Cet onglet fait référence à la hauteur de station que vous avez déjà établie lors du processus de stationnement. Voir cet article si vous avez besoin d'aide pour stationner l'outil avec les hauteurs.

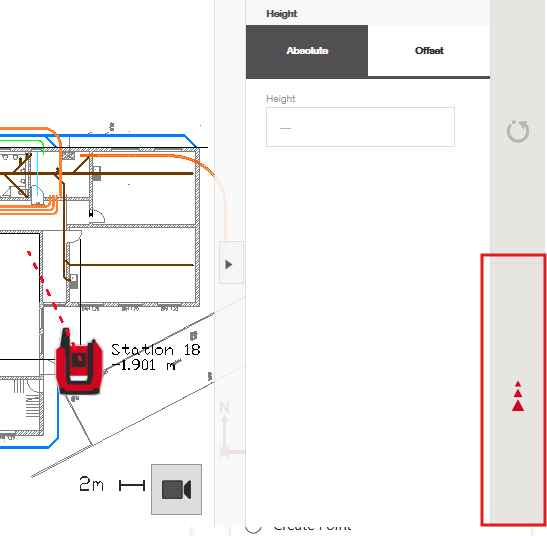

Lorsque vous avez trouvé un emplacement sur votre chantier que vous souhaitez comparer à la hauteur de repère du chantier déjà établie lors du stationnement, il suffit d'appuyer sur le bouton rouge de mesure :

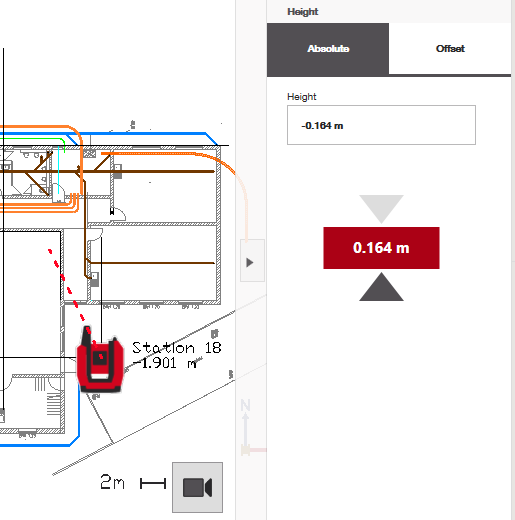

Après cela, le logiciel indiquera immédiatement la direction (vers le haut ou vers le bas) dans laquelle vous devez vous déplacer pour atteindre votre emplacement de hauteur souhaité par rapport au repère :

Vous pouvez également saisir un offset par rapport à votre hauteur de repère, où l'outil fonctionnera de la même manière que dans l'onglet "offset" pour naviguer jusqu'à la hauteur d'offset demandée :
