Application Ligne et décalage - Comment faire

L'application Ligne et décalage est un excellent moyen de vérifier rapidement la distance entre les points et une ligne spécifique. Par exemple, pour vérifier la conception des points d'ancrage à partir d'une ligne de grille spécifique ou pour vérifier l'emplacement mesuré d'objets spécifiques par rapport à un mur.

Comment mesurer la distance entre les points ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.

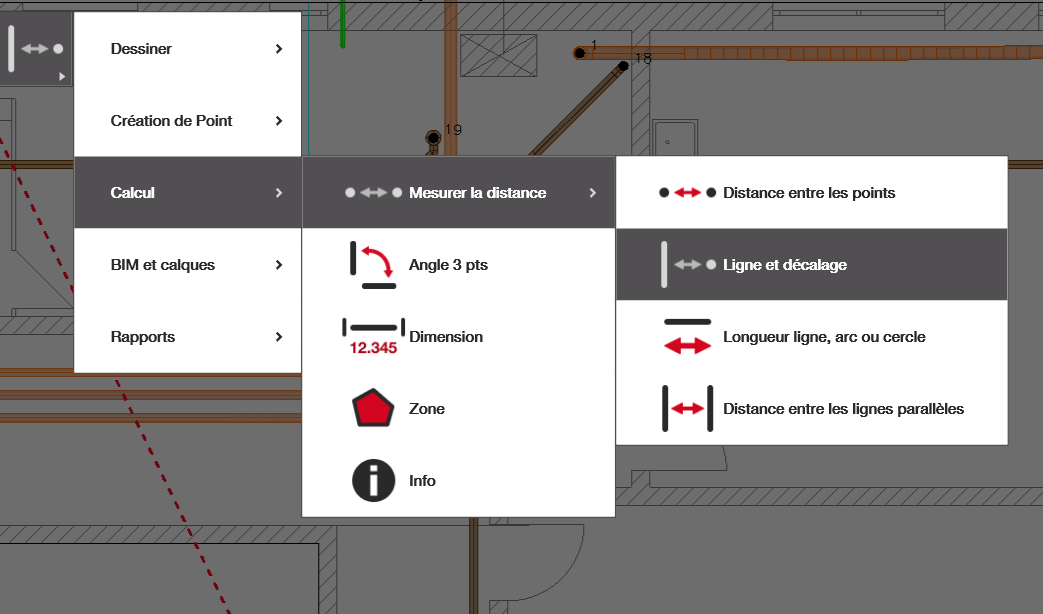

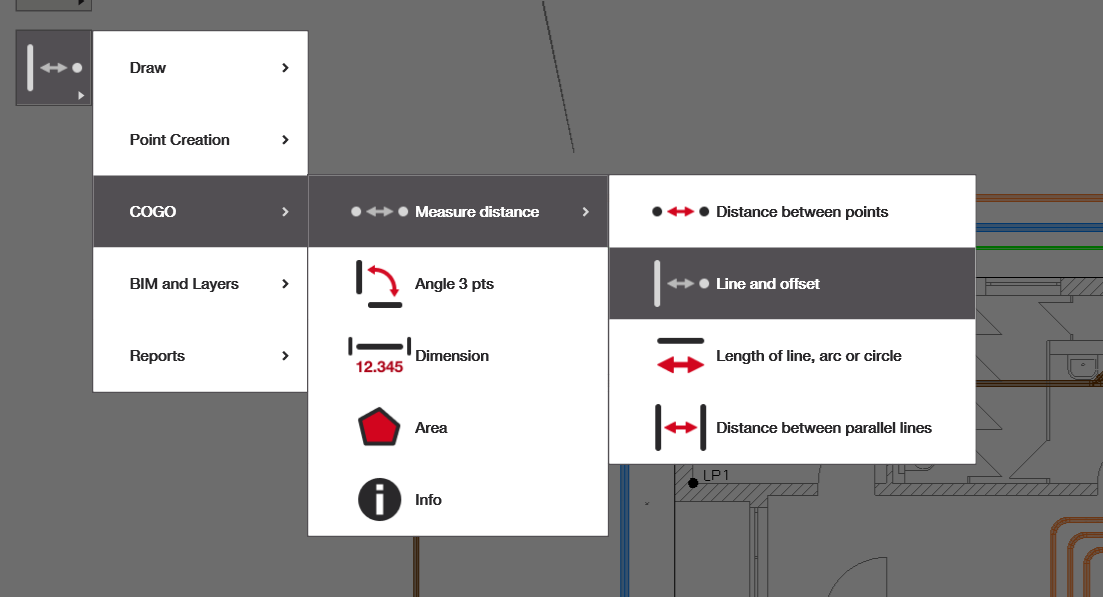

2. Ouvrez l'application : soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue DAO.

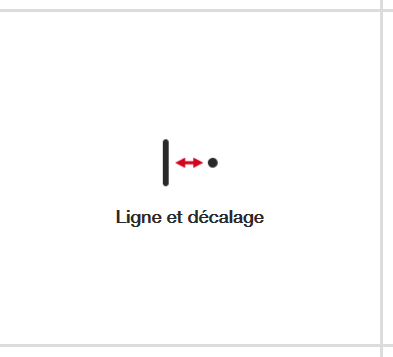

   1. Si vous ne disposez pas de l'application « Ligne et décalage » dans l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.
3. Sélectionnez une ligne ou un arc, puis un point : suivez les instructions pour obtenir votre résultat.

La ligne ou l'arc que vous sélectionnez doit devenir rouge, après quoi vous pouvez sélectionner le point. Ce point devrait également devenir rouge, après quoi le résultat apparaîtra dans le coin supérieur droit de l'écran.

Comprendre le résultat

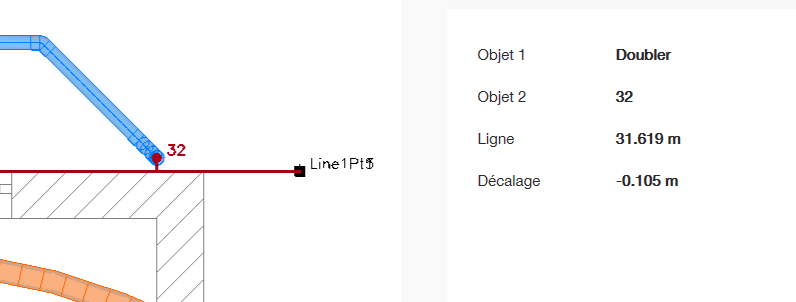

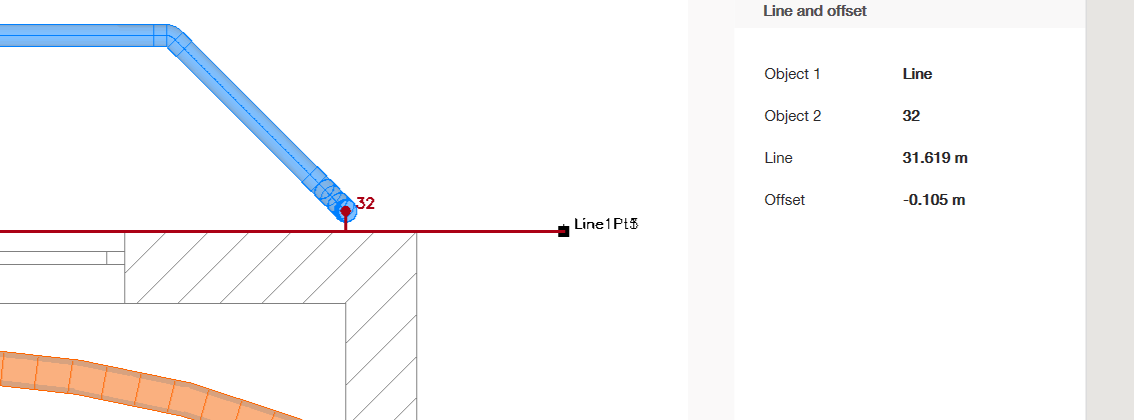

La ligne ou l'arc que vous avez sélectionné devrait être répertorié comme « Objet 1 », tandis que le point devrait être répertorié comme « Objet 2 ». La mesure de la ligne "Doubler" dans ce cas, correspond à la distance entre le début de la ligne et le point que vous avez sélectionné. Le « décalage » correspond à la distance entre le point le plus proche de la ligne de référence et le point mesuré.
