Application Dimension - Comment faire

Vous avez besoin d'ajouter la longueur d'une ligne à votre dessin ? Vous souhaitez afficher les dimensions de différentes lignes dans le fichier sans avoir à refaire les mesures ? Cet article explique comment ajouter des mesures et des étiquettes de dimension à votre fichier.

Comment ajouter des étiquettes de dimension à votre fichier ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.

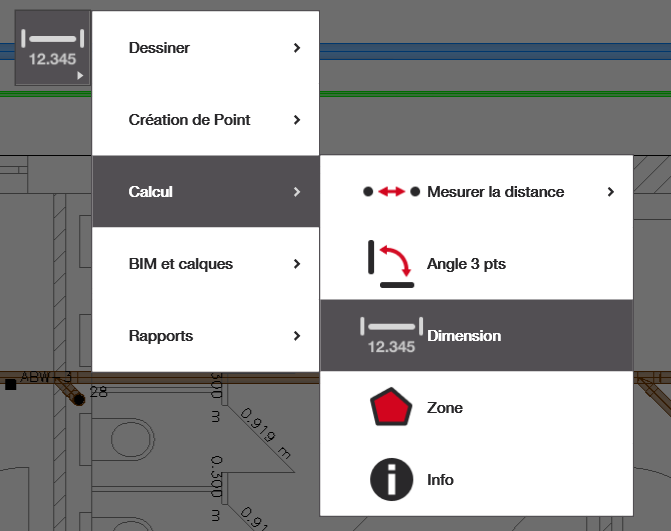

2. Ouvrez l'application : depuis l'écran d'accueil ou depuis le menu latéral dans la vue DAO.

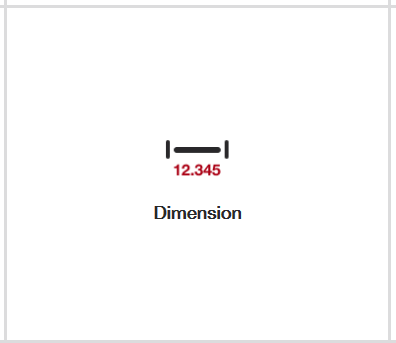

   1. Si l'application « Dimension » n'apparaît pas sur l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.
3. Sélectionnez les lignes et ajoutez des étiquettes : suivez les instructions pour obtenir vos mesures.

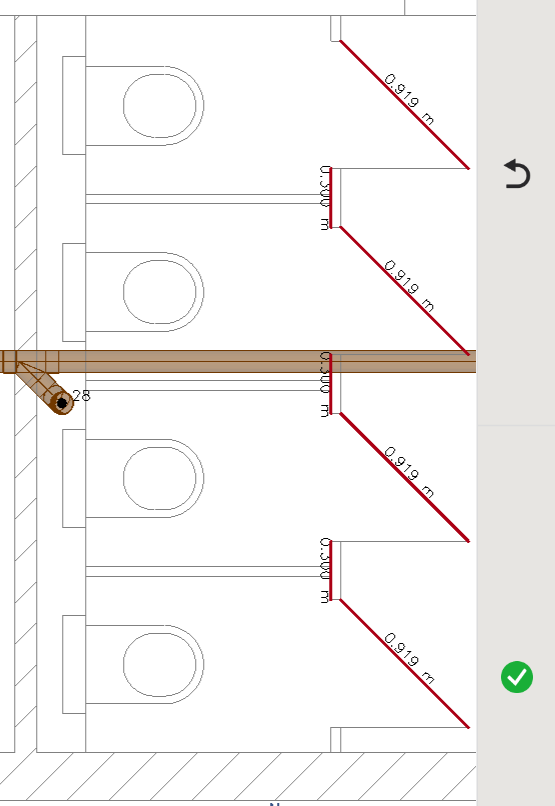

Sélectionnez les lignes que vous souhaitez mesurer et étiqueter. Elles devraient devenir rouges. Pour désélectionner une ligne, cliquez à nouveau dessus ; elle devrait reprendre sa couleur d'origine. Lorsque vous avez sélectionné toutes les lignes auxquelles vous souhaitez ajouter des étiquettes de dimension, cliquez sur la coche verte à droite. Vos étiquettes de dimension apparaîtront au-dessus ou à droite des lignes sélectionnées.

Remarque : ces étiquettes de cotes sont uniquement des visuels temporaires. Elles ne sont pas enregistrées dans le fichier CAO. Cela signifie que si vous exportez le fichier CAO depuis la tablette, le texte des cotes ne sera pas exporté avec le fichier. De même, une fois que vous changez de projet ou de tâche ou que vous fermez l'application HCL, les cotes ne s'afficheront plus lorsque vous rouvrirez le projet.
