Application de cotation - Comment faire

Avez-vous besoin d’ajouter la longueur d’une ligne à votre conception ? Voulez-vous afficher les cotes pour différentes lignes dans le fichier sans avoir à refaire les mesures ? Cet article explique comment ajouter des mesures de cotation et des étiquettes à votre fichier.

Démo de l’application de cotation

Comment ajouter des étiquettes de cotation à votre fichier ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.

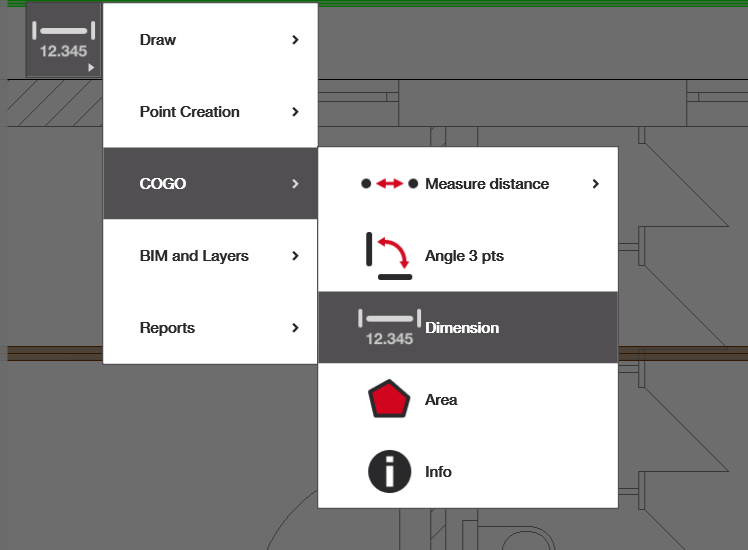

2. Ouvrez l’application : Soit depuis l’écran d’accueil, soit depuis le menu latéral en vue CAO.
   1. Si vous n’avez pas l’« Application de cotation » sur l’écran d’accueil, sélectionnez ajouter un raccourci et ajoutez l’application affichée ci-dessous.
3. Sélectionnez les lignes et ajoutez une étiquette : Suivez les instructions pour obtenir vos mesures.

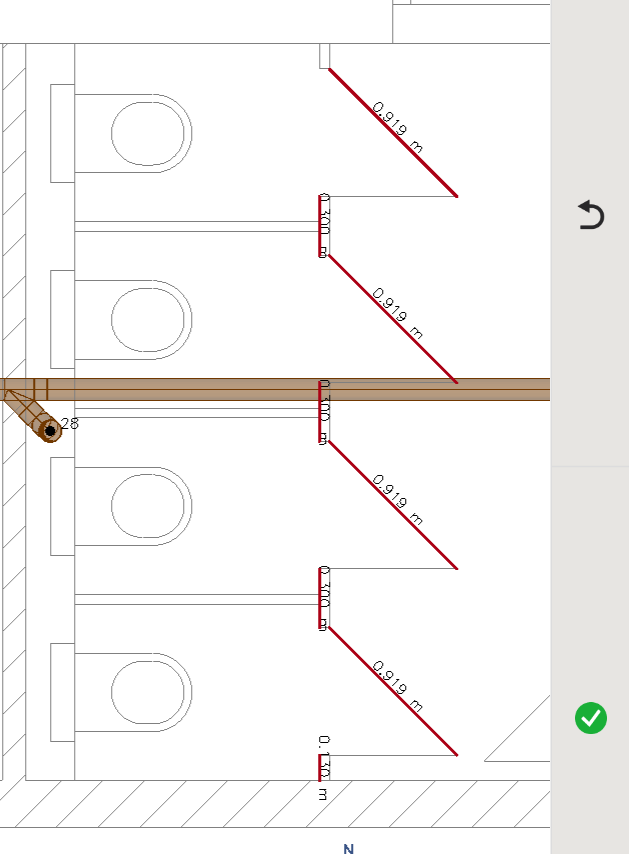

Sélectionnez les lignes que vous souhaitez mesurer et étiqueter. Elles devraient devenir rouges. Pour désélectionner une ligne, cliquez à nouveau dessus ; elle devrait reprendre sa couleur d’origine. Une fois que vous avez sélectionné toutes les lignes auxquelles vous souhaitez ajouter des étiquettes de cotation, cliquez sur la coche verte à droite. Vos étiquettes de cotation apparaîtront au-dessus ou à droite des lignes sélectionnées.

Remarque : Ces étiquettes de cotation sont uniquement des visuels temporaires. Elles ne sont pas enregistrées dans le fichier CAO. Cela signifie que si vous exportez le fichier CAO depuis la tablette, le texte des cotes ne sera pas exporté avec le fichier. De même, une fois que vous changez de projet ou de tâche, ou que vous fermez l’application HCL, les cotes ne seront plus affichées lorsque le projet sera rouvert.
