Application Longueur de Ligne, Arc ou Cercle - Mode d’emploi

L’application longueur de ligne, arc ou cercle est conçue pour vous fournir des informations sur l’un de ces objets, y compris la longueur, l’inclinaison, la distance, la hauteur et la direction.

Démo Mode d’emploi

Comment obtenir la longueur, la distance et d’autres mesures d’un objet ?

1. Ouvrez votre projet : Commencez par ouvrir n’importe quel projet sur votre tablette.

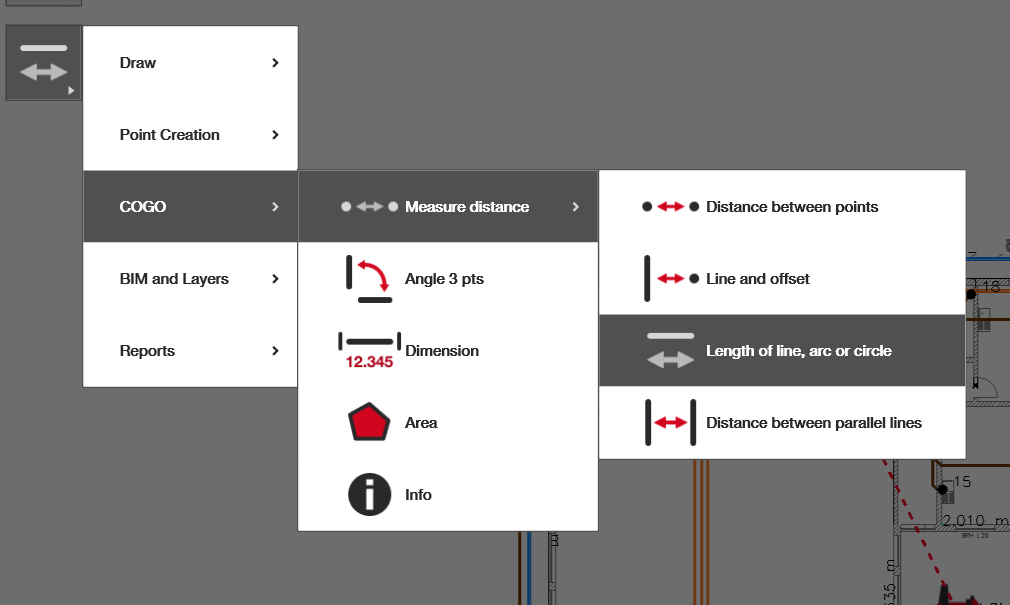

2. Ouvrez l’application : Soit depuis l’écran d’accueil, soit depuis le menu latéral en vue CAO.
   • Si vous ne disposez pas de cette application sur l’écran d’accueil, sélectionnez ajouter un raccourci et ajoutez l’application affichée ci-dessous.
3. Sélectionnez les points autour de la zone concernée et mesurez : Suivez les instructions pour obtenir votre résultat.

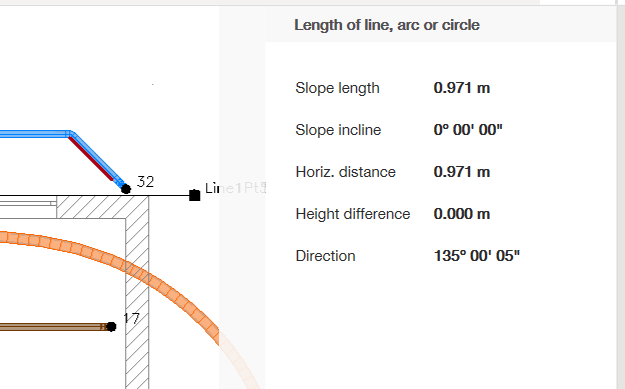

Sélectionnez une ligne, un arc ou un cercle. Une fois sélectionné, le segment doit devenir rouge et le résultat de la mesure doit apparaître à droite. Vous pouvez ensuite cliquer sur différentes sections et obtenir leurs mesures respectives sur le côté droit.

Note : Vous ne pouvez pas sélectionner plusieurs points et vous ne pouvez sélectionner qu’un seul objet à la fois. Si vous souhaitez comparer des longueurs de lignes, veuillez vous référer à l’Application Cotes.

Interprétation des résultats

"Longueur inclinée" fait référence à la longueur totale de la ligne, y compris la différence verticale s’il existe une différence de hauteur entre les points de la ligne. L’"inclinaison de la pente" vous donne alors les degrés d’inclinaison de la ligne (s’il y en a) et la "différence de hauteur" mesure la distance verticale totale entre les points les plus hauts et les plus bas de la ligne. Enfin, la "direction" vous donne l’orientation de la ligne en degrés par rapport à l’orientation du fichier CAO lui-même.

Pour les cercles, la sortie affichera les variables de rayon, différence de hauteur, périmètre du cercle et surface. La surface du cercle est exprimée en hectares, et il est très probable que les futures versions afficheront également la surface en mètres carrés. De plus, la "différence de hauteur" fait référence aux cercles inclinés, ou en 3D.

Pour les arcs, la sortie affichera les variables de rayon, direction, longueur d’arc, différence de hauteur. La "direction" signifie l’angle créé du point de départ au point d’arrivée de l’arc. Par exemple, un arc avec une direction de 180° signifie qu’il s’agit d’un demi-cercle parfait. De plus, la métrique de différence de hauteur s’applique aux arcs inclinés, ou en 3D.

Les futures versions du logiciel permettront de dessiner des arcs et des cercles en 3D (inclinés).
