Application 'Longueur ligne, arc ou cercle' - Comment faire

L'application 'Longueur ligne, d'arc ou de cercle' vous fournit des informations sur l'un de ces objets, notamment sa longueur, son inclinaison, sa distance, sa hauteur et sa direction.

Comment obtenir la longueur, la distance et d'autres mesures d'un objet ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.

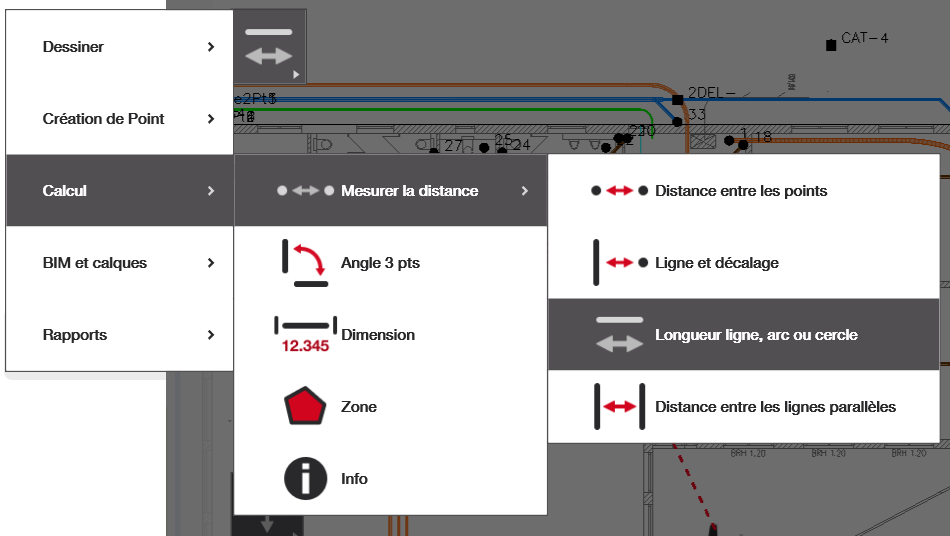

2. Ouvrez l'application : depuis l'écran d'accueil ou depuis le menu latéral dans la vue DAO.
   • Si vous ne disposez pas de cette application sur l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.
3. Sélectionnez les points autour de la zone concernée et mesurez : suivez les instructions pour obtenir votre résultat.

Sélectionnez une ligne, un arc ou un cercle. Une fois sélectionné, le segment doit devenir rouge et le résultat de la mesure doit apparaître à droite. Vous pouvez ensuite cliquer sur différentes sections et obtenir leurs mesures respectives sur le côté droit.

Remarque : vous ne pouvez pas sélectionner plusieurs points et vous ne pouvez sélectionner qu'un seul objet à la fois. Si vous souhaitez comparer la longueur des lignes, veuillez vous reporter à l'application Dimensions.

Interprétation des résultats

La « longueur de pente » fait référence à la longueur totale de la ligne, y compris la différence verticale s'il existe une différence de hauteur entre les points de la ligne. La « pente » vous donne ensuite le degré d'inclinaison de la ligne (le cas échéant) et la « différence de hauteur » mesure la distance verticale totale entre les points les plus élevés et les plus bas de la ligne. Enfin, la « direction » vous donne l'orientation de la ligne en degrés par rapport à l'orientation du fichier CAO lui-même.

Pour les cercles, le résultat comportera les variables suivantes : rayon, différence de hauteur, périmètre du cercle et zone. L'aire du cercle est exprimée en hectares, et il est très probable que les versions futures afficheront également l'aire en mètres carrés. En outre, la « différence de hauteur » fait référence aux cercles inclinés, ou 3D.

Pour les arcs, le résultat comportera les variables suivantes : rayon, direction, longueur de l'arc et différence de hauteur. La « direction » désigne l'angle formé entre le point de départ et le point d'arrivée de l'arc. Ainsi, par exemple, un arc avec une direction de 180° signifie qu'il s'agit d'un demi-cercle parfait. De même, la mesure de la différence de hauteur s'applique aux arcs inclinés ou 3D.

Les versions futures du logiciel permettront de dessiner des arcs et des cercles en 3D (inclinés).
