Application Info - Mode d'emploi

L'application info vous fournit des informations sur les points, lignes, arcs et cercles dans votre fichier numérique. Vous pourrez observer la longueur des objets, les coordonnées des points de départ et d'arrivée, ainsi que les informations sur le rayon. L'application donne même des informations sur des points qui ne figurent pas techniquement dans votre fichier de points, comme en appuyant sur les extrémités des lignes, ou en recherchant la coordonnée du point central d'un cercle.

Démo de l'application Info

Comment utiliser l'application Info ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.

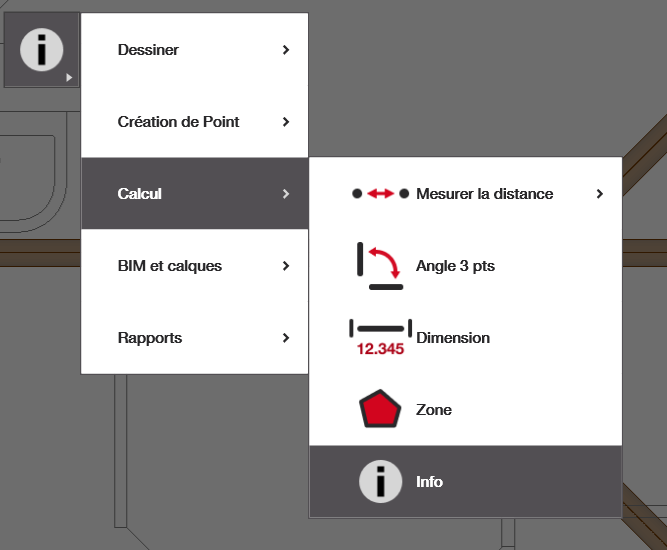

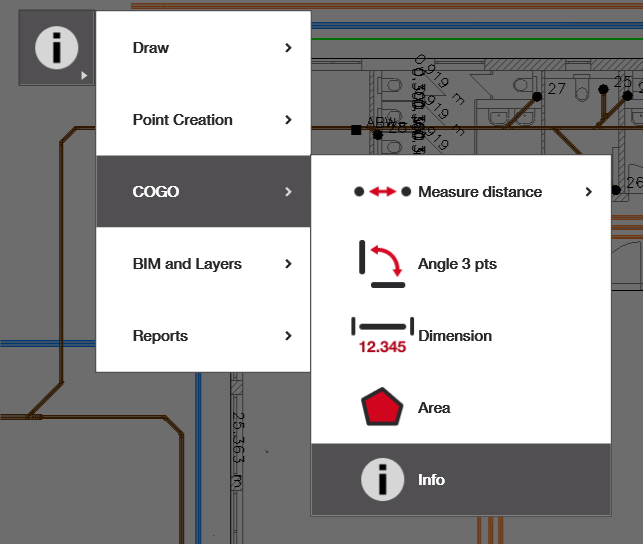

2. Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.

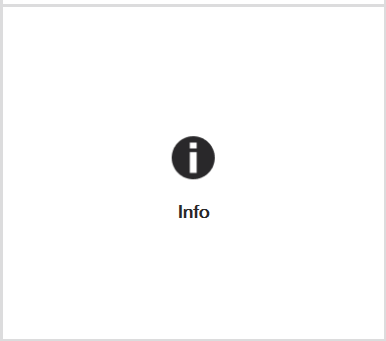

   • Si vous ne voyez pas l’« Application Info » sur l'écran d'accueil, sélectionnez ajouter un raccourci et ajoutez l'application affichée ci-dessous.
3. Sélectionnez les objets pertinents : Suivez les instructions pour obtenir votre résultat.

Une fois que vous avez ouvert l'application « Info », cliquez sur n'importe quel objet dans votre fichier et les informations de l'objet s'afficheront à droite. Cela s'applique à toute ligne, point, arc ou cercle. Si vous souhaitez voir les mesures d'une ligne courbe ou d'un arc, veuillez vous référer à l'Application Longueur de Ligne, Arc ou Cercle.

Comprendre le résultat

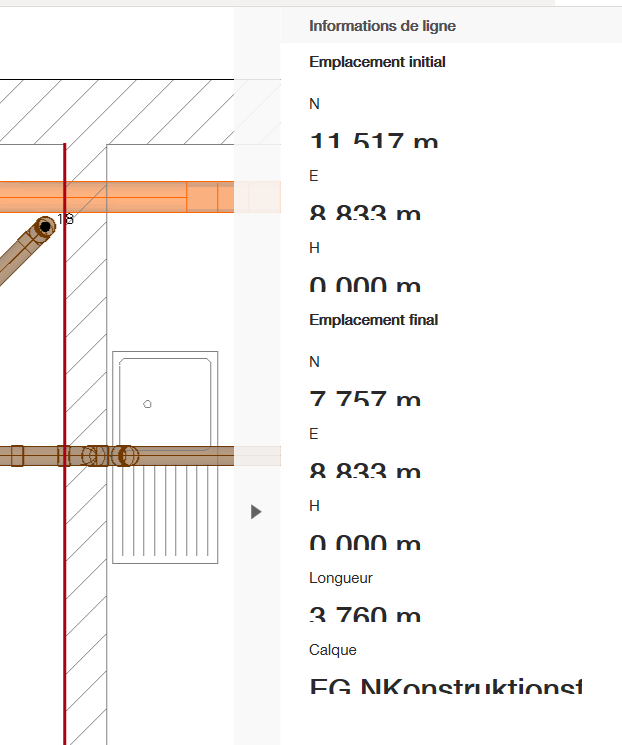

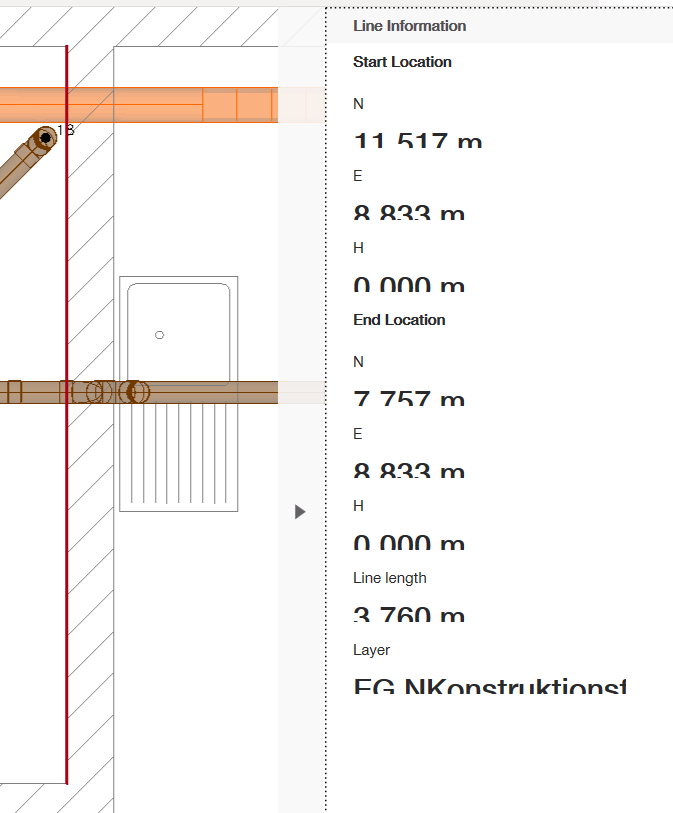

Dans cet exemple, le résultat affiché à droite montre les coordonnées CAO du point de départ et du point d'arrivée de la ligne par rapport à votre fichier CAO. La longueur de la ligne ainsi que la couche CAO de l'élément sont également indiquées.

Pour les cercles et les arcs, le rayon est indiqué.
