Application Angle 3 Points (Points) - Comment Utiliser

L'application Angle 3 Points est utilisée pour mesurer l'angle des lignes formées lors de la sélection de trois points de référence. Cela peut être utile pour vérifier l'alignement des structures ou calculer les angles de déviation.

Démo de l'Application Angle 3 Points

Comment Mesurer l'Angle Entre un Ensemble de Points ?

1. Ouvrez Votre Projet : Commencez par ouvrir un projet sur votre tablette.

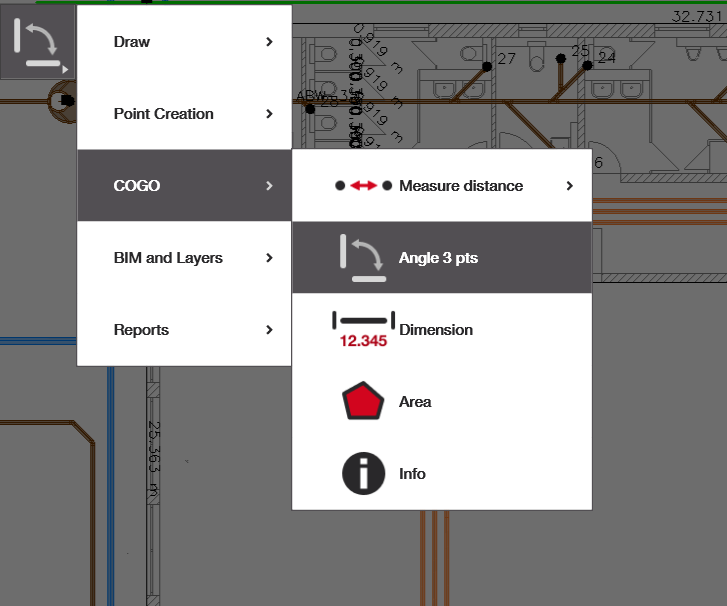

2. Ouvrez l'Application : Depuis l'écran d'accueil ou depuis le menu latéral en vue CAO.
   • Si vous n'avez pas l'application 'Angle 3 Points' sur l'écran d'accueil, sélectionnez ajouter un raccourci et ajoutez l'application affichée ci-dessous.
3. Sélectionnez 3 Points et Mesurez : Suivez les instructions pour obtenir votre résultat.

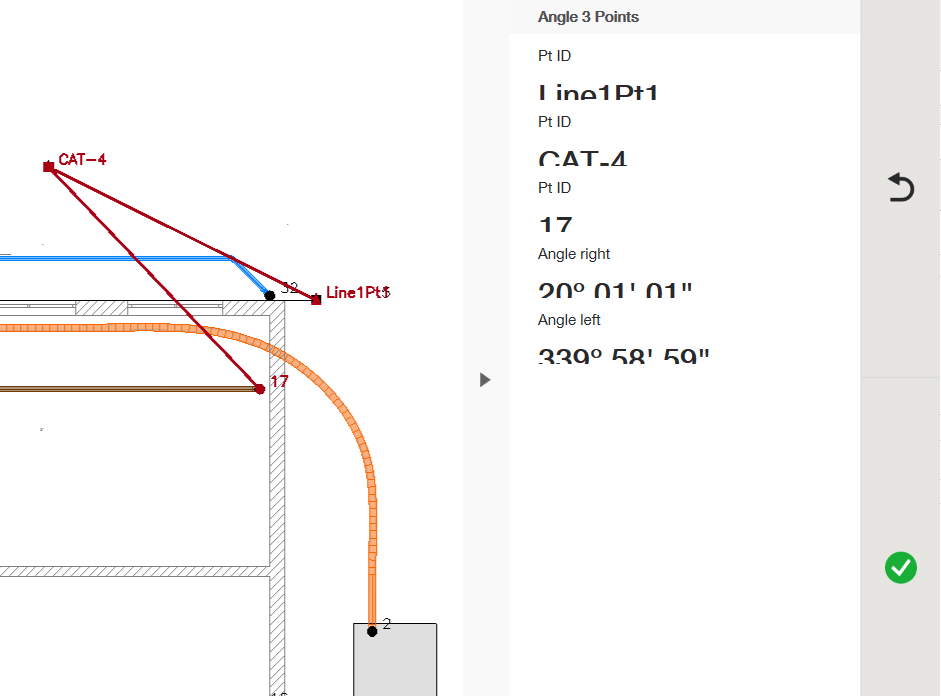

Une fois l'application ouverte, sélectionnez trois points dans l'ordre correct (avec le point sommet comme deuxième point sélectionné) et le résultat apparaîtra sur le côté droit. Les points sélectionnés deviendront rouges et des lignes apparaîtront reliant les points, formant un angle (comme illustré ci-dessous). Pour désélectionner un point, vous pouvez cliquer dessus à nouveau. Une fois terminé, pour supprimer le résultat ou commencer une nouvelle mesure, cliquez sur le point vert de validation à droite.

Comprendre le Résultat

Une fois que vous avez cliqué sur trois points, vous verrez les mesures correspondantes dans le résultat à droite. Les étiquettes des trois points apparaîtront listées sous "ID du Point" ou Pt ID ainsi que les mesures des deux angles. La mesure "Angle droit" vous donne l'angle en degrés formé à droite du sommet et la mesure "Angle gauche" vous donne les degrés de l'angle du côté gauche du sommet.
