Application Angle 3 pts (Points) - Comment faire

L'application Angle 3 pts sert à mesurer l'angle des lignes formées lorsque vous sélectionnez trois points de référence. Cela peut être utile pour vérifier l'alignement des structures ou calculer les angles de déviation.

Comment mesurer la surface entre un ensemble de points ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.

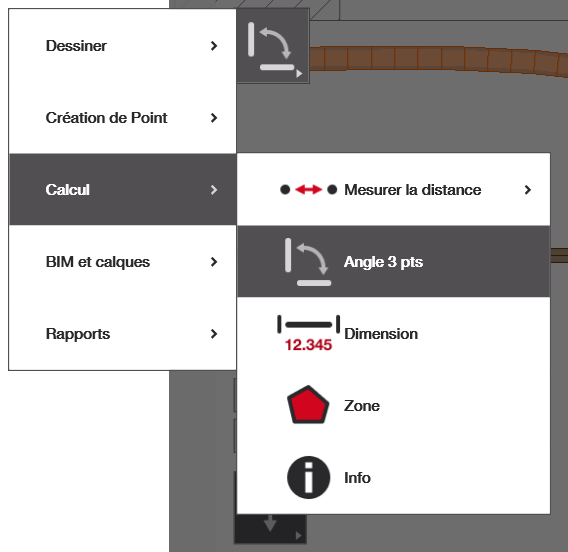

2. Ouvrez l'application : soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue CAO.
   • Si vous ne disposez pas de l'application « Angle 3 Points » dans l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.
3. Sélectionnez 3 points et mesurez : suivez les instructions pour obtenir votre résultat.

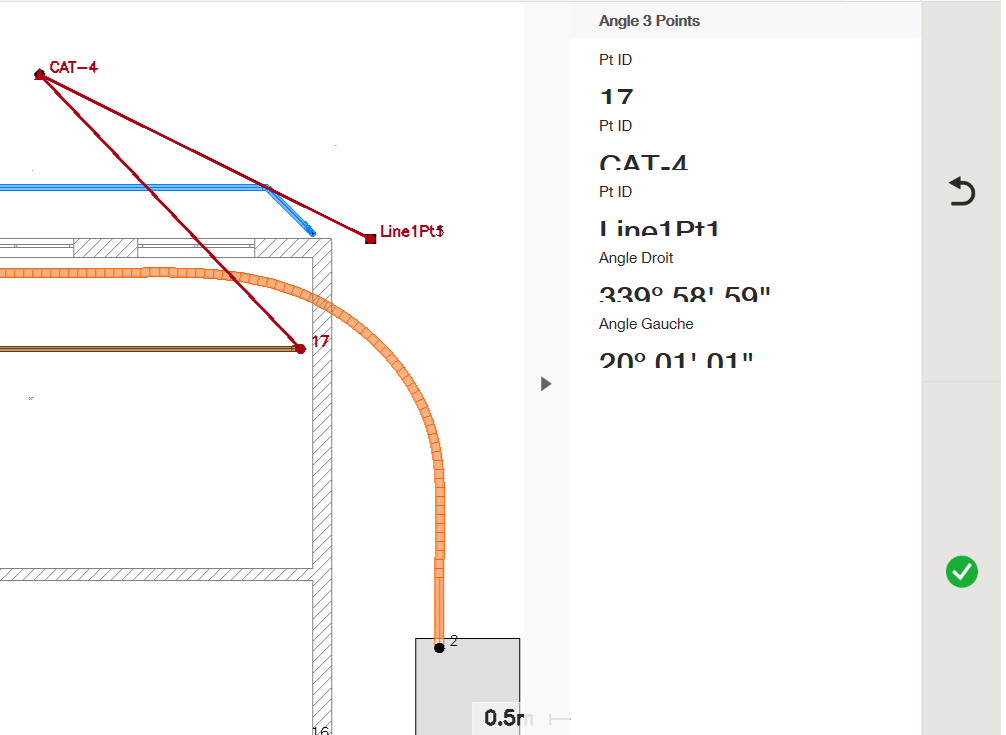

Une fois l'application ouverte, sélectionnez trois points dans le bon ordre (le point sommet étant le deuxième point sélectionné) et le résultat devrait apparaître sur le côté droit. Les points sélectionnés devraient devenir rouges et des lignes devraient apparaître pour relier les points, formant un angle (comme illustré ci-dessous). Pour désélectionner un point, vous pouvez cliquer à nouveau dessus. Une fois terminé, pour supprimer le résultat ou pour commencer une autre mesure, cliquez sur le point de contrôle vert à droite.

Comprendre le résultat

Une fois que vous avez cliqué sur trois points, vous verrez les mesures correspondantes s'afficher à droite. Les étiquettes des trois points apparaîtront sous « Point ID » ou Pt ID, ainsi que les mesures des deux angles. La mesure « Angle droit » vous donne l'angle en degrés formé à droite du sommet et la mesure « Angle gauche » vous donne les degrés de l'angle à gauche du sommet.
