Application View CAD - Mode d'emploi

L'application View CAD fait partie des 5 applications standard toujours affichées sur l'écran d'accueil. Cette application vous permet simplement d'examiner librement votre fichier CAD sur la tablette, même en 3D si nécessaire.

Démo View CAD

Comment ouvrir l'application View CAD ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.

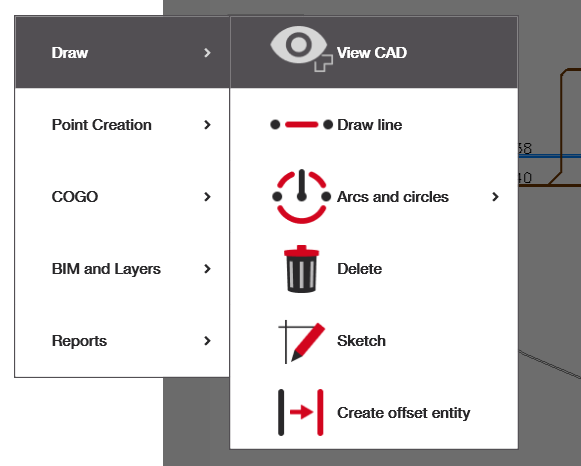

2. Ouvrez l'application : soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue CAD.
3. Visualisez et inspectez le fichier : Visualisez votre fichier et sélectionnez les différentes vues ci-dessous si vous le souhaitez.

Paramètres de la vue CAD

Vous pouvez trouver les paramètres de vue en bas à gauche.

Notez que la première icône avec les quatre flèches, lorsqu'elle est surlignée en gris foncé, signifie simplement que vous pouvez déplacer librement votre fichier CAD dans la vue 2D ou 3D que vous avez établie. Ce mode de vue peut être actif même lorsque vous n'êtes pas spécifiquement dans l'application "Vue CAD" (par exemple si vous tracez des lignes ou créez des points).

Cependant, lorsque cette icône est tapée, d'autres options de vue apparaissent pour votre confort, telles que l'ajustement des paramètres de fond, l'utilisation de différentes options de zoom, et d'autres. Ces options sont expliquées ci-dessous.

Vue standard encadrée : L'icône du cercle vide vous permet de visualiser l'application en mode clair standard avec encadrement. C'est le mode de vue par défaut pour vos fichiers.

Vue 3D encadrée : L'icône du cercle 3D vous permet d'ajuster la vue des fichiers 3D. (Les fichiers CAD auront simplement un fond bleu lorsque cette option est sélectionnée, même lorsque vous travaillez avec des fichiers 2D).

Vue 3D remplie : L'icône du cercle noir vous permet de visualiser votre fichier en vue 3D avec un encadrement rempli.

Redessiner : L'icône avec la courbe noire avec une flèche menant à une autre courbe rouge est utilisée pour lisser les lignes segmentées en dents de scie de votre fichier. Vous n'aurez probablement jamais besoin d'utiliser cette option.

Ombres 3D : L'icône de pichet avec remplissage gris est utilisée pour montrer la profondeur en ombrant et ajoutant une échelle de gris au modèle (supprime les couleurs des éléments 3D). Ceci est particulièrement utile pour les dessins simples ou cadres sans ombrage. Important : une fois ajoutée, l'ombrage ne peut pas être retiré à moins de changer d'abord de travail ou de projet avant de revenir.

Zoom arrière : La boîte noire avec les flèches rouges au centre vous permet de zoomer rapidement en arrière pour voir tout ce qui est contenu dans la zone CAD du fichier - points et éléments CAD. Note - si vous avez des éléments dans votre fichier très éloignés les uns des autres, la zone de vue CAD pourrait sembler vide lors de l'utilisation de cette option.

Zoom sur la zone : La loupe avec le carré en arrière-plan vous permet de sélectionner une zone dans votre fichier et de zoomer rapidement dessus.

Menu de zoom : La loupe avec le plus ou le moins de chaque côté vous permet d'afficher un menu de zoom rapide au-dessus du menu de vue pour zoomer rapidement avec les boutons plus ou moins. Pour faire disparaître ce menu, cliquez simplement à nouveau sur l'icône.

Paramètres de la vue 3D

Sous l'icône avec les quatre flèches, vous pouvez trouver l'icône de position 3D qui ressemble à un cube entouré d'une flèche. Avec cette icône, vous pouvez changer les paramètres de vue de votre fichier pour voir les coordonnées depuis différentes positions 3D. Lorsque cette option est active, vous pouvez faire pivoter le dessin manuellement selon vos besoins.

Le menu déroulant à droite de cette icône vous permet de passer rapidement entre différentes vues (par exemple de dessus, des côtés ou de dessous).

Si vous souhaitez revenir à la vue par défaut et au mode panoramique, sélectionnez simplement à nouveau l'option de vue de dessus, suivie des 4 flèches :
