Voir plan de l'application CAO - Comment faire

L'application Voir plan de l'application CAO fait partie des 5 applications standard toujours affichées sur l'écran d'accueil. Cette application vous permet simplement d'examiner librement votre fichier CAO sur la tablette, même en 3D si nécessaire.

Comment ouvrir l'application Voir plan de l'application CAO ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.
2. Ouvrez l'application : soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue CAO.
3. Afficher et inspecter le fichier : affichez votre fichier et sélectionnez les différentes vues ci-dessous si vous le souhaitez

Paramètres d'affichage CAO

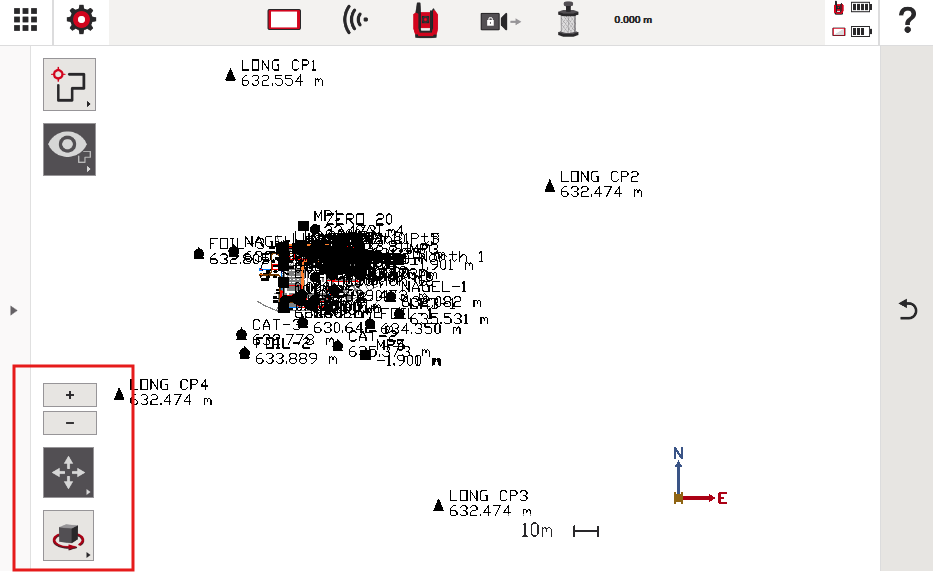

Dans le coin inférieur gauche, vous trouverez les paramètres d'affichage.

Notez que la première icône avec les quatre flèches, lorsqu'elle est surlignée en gris foncé, signifie simplement que vous pouvez effectuer un panoramique librement autour de votre fichier CAO dans n'importe quelle vue 2D ou 3D que vous avez établie. Ce mode d'affichage peut être actif même lorsque vous n'êtes pas spécifiquement dans l'application « Vue DAO » (par exemple, si vous tracez des lignes ou créez des points).

Cependant, lorsque vous appuyez sur cette icône, d'autres options d'affichage apparaissent pour plus de commodité, telles que le réglage des paramètres d'affichage de l'arrière-plan, l'utilisation de différentes options de zoom, etc. Ces options sont expliquées ci-dessous.

________________________________________________________________________________________________________________________

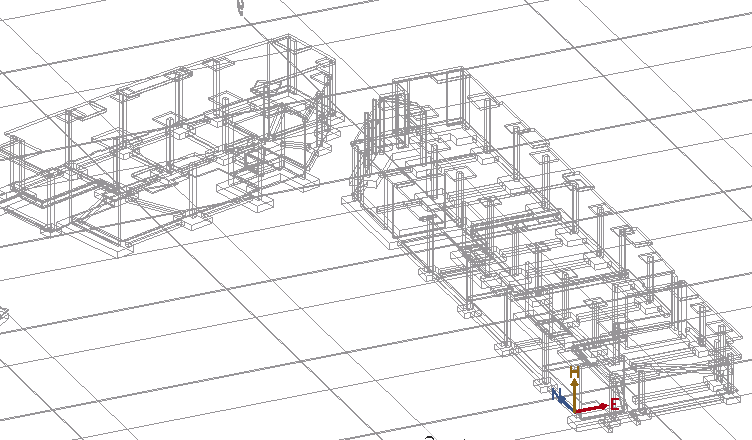

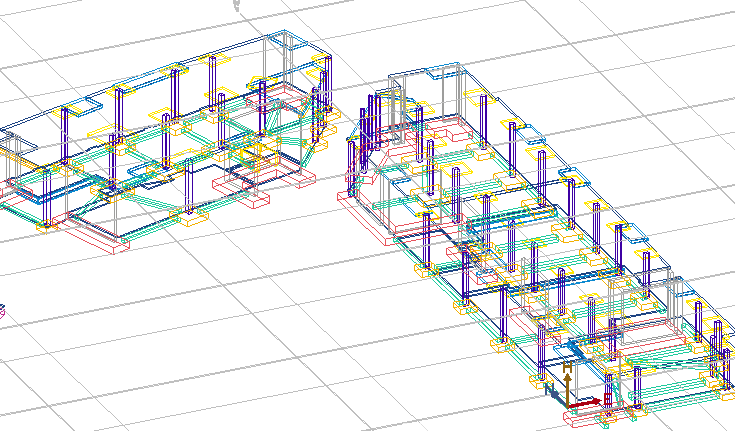

Affichage standard avec cadre : l'icône en forme de cercle vide vous permet d'afficher l'application en mode clair standard avec cadre. Il s'agit du mode d'affichage par défaut pour vos fichiers.

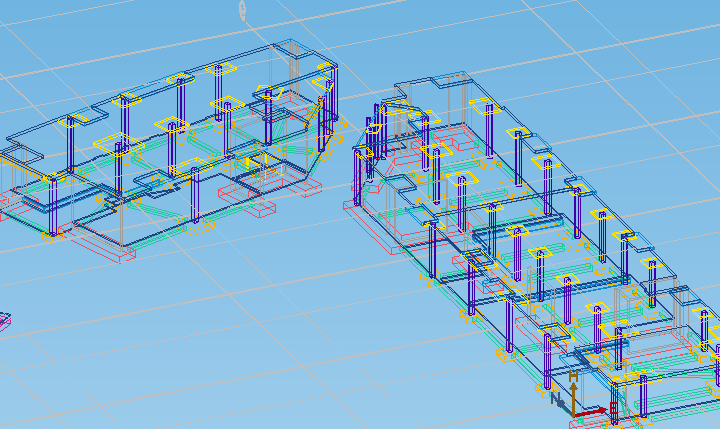

Affichage 3D avec cadrage : l'icône représentant un cercle 3D vous permet d'ajuster l'affichage des fichiers 3D. (Les fichiers CAO auront simplement un arrière-plan bleu lorsque vous sélectionnerez cette option, même lorsque vous travaillez avec des fichiers 2D).

Affichage 3D avec remplissage : l'icône représentant un cercle noir vous permet d'afficher votre fichier dans une vue 3D avec un cadrage rempli.

Redessiner : l'icône représentant une courbe noire avec une flèche menant à une autre courbe rouge est utilisée pour lisser les lignes segmentées irrégulières de votre fichier. Vous n'aurez probablement jamais besoin d'utiliser cette option.

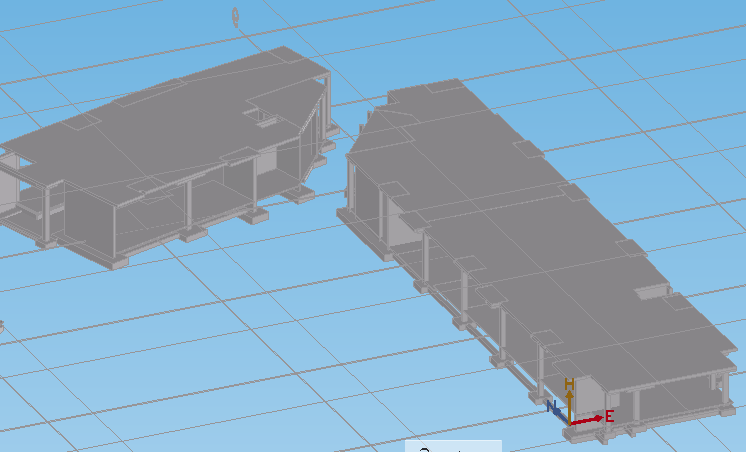

Ombrage 3D : l'icône représentant un pichet rempli de gris est utilisée pour montrer la profondeur en ombrageant et en ajoutant une échelle de gris au modèle (supprime les couleurs des éléments 3D). Cela est particulièrement utile pour les dessins simples ou les cadres sans ombrage. Important : une fois ajouté, l'ombrage ne peut être supprimé que si vous passez d'abord à un autre travail ou projet avant de revenir.

Zoom arrière : la case noire avec les flèches rouges au milieu vous permet de zoomer rapidement sur le fichier pour voir tout ce qui se trouve dans la zone CAO du fichier - points et éléments CAO. Remarque : si votre fichier contient des éléments très éloignés les uns des autres, la zone de vue CAO peut sembler vide lorsque vous utilisez cette option.

Zoom avant sur une zone : la loupe avec le carré en arrière-plan vous permet de sélectionner une zone dans votre fichier et d'effectuer rapidement un zoom avant sur celle-ci.

Menu Zoom : la loupe avec les signes plus ou moins de chaque côté vous permet d'afficher un menu de zoom rapide au-dessus du menu Affichage afin d'effectuer rapidement un zoom avant ou arrière à l'aide des boutons plus ou moins. Pour faire disparaître ces boutons, il suffit de cliquer à nouveau sur l'icône.

________________________________________________________________________________________________________________________

Paramètres d'affichage 3D

Sous l'icône avec les quatre flèches, vous trouverez l'icône de position 3D qui ressemble à un cube entouré d'une flèche. Cette icône vous permet de modifier les paramètres d'affichage de votre fichier afin de visualiser les coordonnées à partir de différentes positions 3D. Lorsque cette option est activée, vous pouvez faire pivoter le dessin de manière manuelle selon vos besoins.

Le menu contextuel à droite de cette icône vous permet de passer rapidement d'une vue à l'autre (par exemple, vue de dessus, vue de côté ou vue de dessous).

Si vous souhaitez revenir à la vue et au mode de panoramique par défaut, sélectionnez simplement à nouveau l'option de vue de dessus, puis les 4 flèches :
