Application de création d'entité décalée - Mode d'emploi

L'application de création d'entité décalée vous permet de créer rapidement des décalages de lignes, cercles et arcs. Cela est utile, par exemple, pour créer des limites de murs intérieurs à partir du mur extérieur ou pour indiquer les lignes de rails pour plaques de plâtre. Cela aide à maintenir la cohérence dimensionnelle lors du travail avec des lignes.

Démo de création d'entité décalée

Comment utiliser l'entité décalée

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
2. Ouvrir l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.

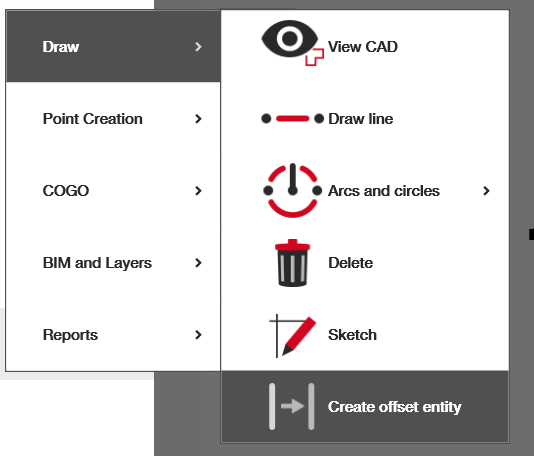

   • Si vous ne voyez pas « Créer une entité décalée » sur l'écran d'accueil, vous pouvez sélectionner ajouter un raccourci et ajouter l'application affichée ci-dessous, ou y accéder via le menu de navigation.
3. Sélectionnez un objet : Sélectionnez les lignes, arcs ou cercles avec lesquels vous souhaitez travailler et le menu de travail devrait apparaître pour définir votre décalage.

Création d'objet

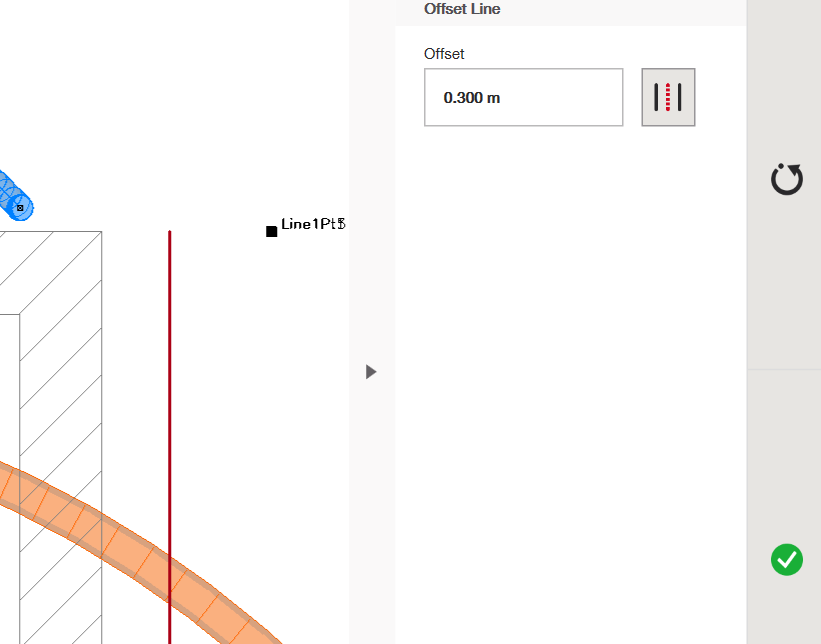

Sélectionnez l'objet à partir duquel vous souhaitez créer un double décalé. Un double en rouge devrait apparaître quelque part à droite de celui-ci. En haut à droite, vous pouvez trouver et modifier la distance de décalage. Dans l'exemple ci-dessous, elle est de 0,3 m. Cela signifie que la nouvelle ligne créée sera à 0,3 mètre à droite de la ligne d'origine. Pour créer une ligne décalée à gauche, vous pouvez simplement cliquer une seconde fois sur la ligne d'origine et la ligne rouge se déplacera à la distance de décalage choisie à gauche de l'original. Si vous cliquez une troisième fois sur la ligne, la ligne décalée disparaîtra.

Note - si cela est utile, vous pouvez ajouter une valeur négative au décalage pour que le décalage commence immédiatement à gauche de votre objet, si nécessaire.

Si vous souhaitez créer plusieurs objets décalés avec le même paramètre de décalage, cliquez simplement dessus et les nouveaux objets devraient apparaître en rouge. Une fois que vous avez créé tous les objets nécessaires, cliquez sur la coche verte à droite. Ces objets deviendront gris et seront désormais ajoutés à votre fichier.

Créer un objet entre deux lignes

Il existe également une fonctionnalité qui vous permet de créer une ligne au centre de deux lignes parallèles. Sélectionnez d'abord l'option ligne parallèle à droite de la distance de décalage. La case « Décalage » devrait être désactivée lorsque vous faites cela. Ensuite, sélectionnez votre première ligne qui devrait devenir rouge lors de la sélection. Puis, sélectionnez la seconde ligne. Une ligne rouge pointillée devrait apparaître au milieu des deux. Cliquez sur la coche verte à droite et cette nouvelle ligne sera ajoutée à votre dessin.

Note : ces lignes doivent être parallèles dans le fichier CAO pour que cette option soit utilisable.
