Créer entité offset - Comment faire

L'application Créer entité offset vous permet de créer rapidement des décalages de lignes, de cercles et d'arcs. Cela est utile, par exemple, pour créer des limites de murs intérieurs à partir du mur extérieur ou pour indiquer les lignes de rails de cloison sèche. Cela permet de maintenir la cohérence dimensionnelle lorsque vous travaillez avec des lignes.

Comment utiliser l'entité de décalage

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.

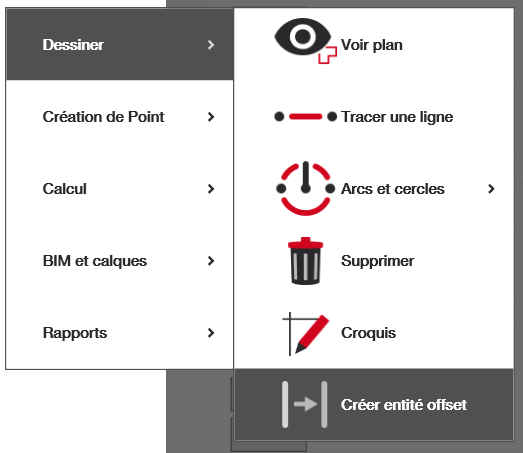

2. Ouvrez l'application : depuis l'écran d'accueil ou depuis le menu latéral dans la vue CAO.
   • Si vous ne disposez pas de l'application « Créer entité offset » dans l'écran d'accueil, vous pouvez sélectionner « Ajouter un raccourci » et ajouter l'application indiquée ci-dessous, ou y accéder depuis le menu de navigation.
3. Sélectionnez un objet : sélectionnez les lignes, les arcs ou les cercles avec lesquels vous souhaitez travailler. Le menu de travail devrait alors s'afficher pour vous permettre de définir votre décalage.

Création d'objet

Sélectionnez l'objet à partir duquel vous souhaitez créer un duplicata décalé. Un duplicata rouge devrait apparaître quelque part à droite de celui-ci. En haut à droite, vous pouvez trouver et modifier la distance de décalage. Dans l'exemple ci-dessous, celle-ci est de 0,3 m. Cela signifie que la nouvelle ligne créée se trouvera à 0,3 mètre à droite de la ligne d'origine. Pour créer une ligne décalée vers la gauche, il suffit de cliquer une deuxième fois sur la ligne d'origine et la ligne rouge se déplacera vers la gauche de l'original, à la distance de décalage que vous avez choisie. Si vous cliquez une troisième fois sur la ligne, la ligne décalée disparaîtra.

Remarque : si cela vous aide, vous pouvez ajouter une valeur négative au décalage pour que celui-ci commence immédiatement à gauche de votre objet, si nécessaire.

Si vous souhaitez créer plusieurs objets décalés avec le même paramètre de décalage, il vous suffit de cliquer dessus et les nouveaux objets apparaîtront en rouge. Une fois que vous avez créé tous les objets dont vous avez besoin, cliquez sur la coche verte à droite. Ces objets deviendront gris et seront alors ajoutés à votre fichier.

Création d'un objet entre deux lignes

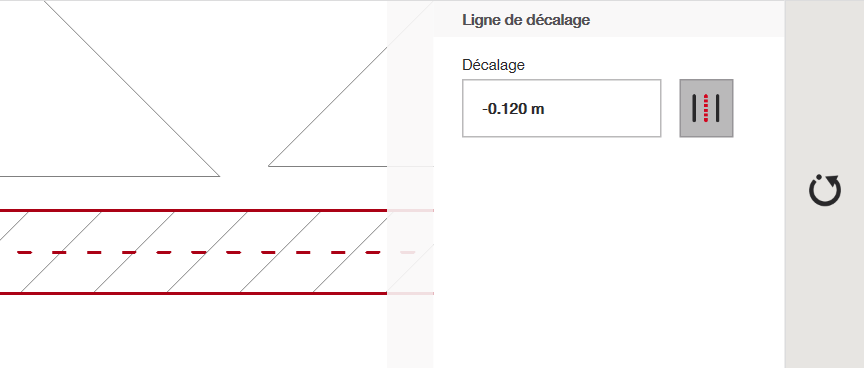

Il existe également une fonction qui vous permet de créer une ligne au centre de deux lignes parallèles. Sélectionnez d'abord l'option de ligne parallèle à droite de la distance de décalage. La case « Décalage » doit être désactivée dans ce cas. Sélectionnez ensuite votre première ligne, qui devrait devenir rouge lors de la sélection. Sélectionnez ensuite la deuxième ligne. Une ligne rouge en pointillés devrait apparaître au milieu des deux. Cliquez sur la coche verte à droite et cette nouvelle ligne sera ajoutée à votre dessin.

Remarque : ces lignes doivent être parallèles dans le fichier CAO pour que cette option puisse être utilisée.
