Application Arc 3 Points - Mode d'emploi

Si vous souhaitez créer un arc en utilisant des points de votre fichier, vous pouvez utiliser l'application Arc 3 Points. Cela est utile pour la mise en page structurelle et pour créer des arcs ou des surfaces courbes dans les murs, les dômes, les plans de sol, etc.

Démo Arc 3 Points

Comment créer un arc à partir de 3 points ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
2. Ouvrir l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.
   • Si vous n'avez pas l'application « Arc 3 Points » sur l'écran d'accueil, sélectionnez ajouter un raccourci et ajoutez l'application affichée ci-dessous.

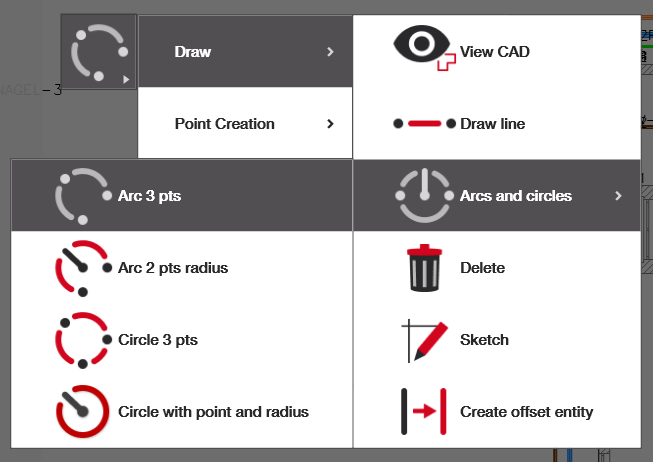

   • Pour l'ouvrir depuis le menu latéral gauche, suivez ce chemin : Dessiner > Arcs et cercles > Arc 3 pts
3. Sélectionnez trois points et créez l'arc : Suivez les indications pour obtenir votre résultat.

Sélectionnez vos trois points de référence dans le bon ordre. Une fois sélectionnés, ces points devraient devenir rouges et une courbe devrait apparaître passant par tous. Si vous souhaitez désélectionner un point ou recommencer, cliquez simplement de nouveau sur les points sélectionnés. Lorsque vous avez terminé, cliquez sur la coche verte à droite et votre nouvelle courbe sera ajoutée à votre dessin.

Note : Vous ne pouvez pas sélectionner trois points alignés horizontalement.
