Arc 2 pts rayon - Comment faire

Si vous souhaitez créer un arc à partir de points de votre fichier, vous pouvez utiliser l'application Arc 2 pts rayon. Celle-ci est utile pour la disposition structurelle et pour créer des arcs ou des surfaces courbes dans les murs, les dômes, les plans de sol, etc. Si vous souhaitez créer un arc à partir de trois points, consultez cet article.

Comment créer un arc à partir de 3 points ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.
2. Ouvrez l'application : soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue DAO.
   • Si vous ne disposez pas de l'application « Arc 2 Points Radius » dans l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.

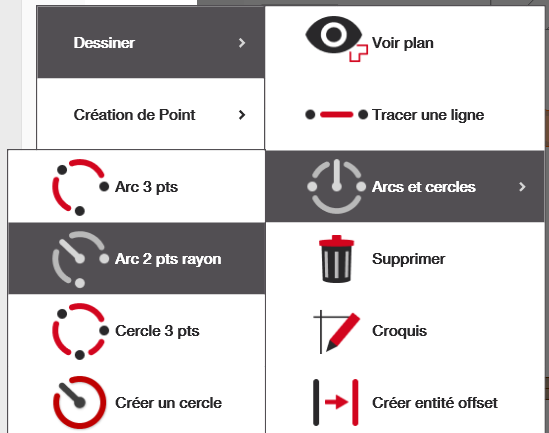

   • Pour l'ouvrir à partir du menu latéral gauche, suivez ce chemin : Dessiner > Arcs et cercles > Arc 3 pts
3. Sélectionnez deux points, définissez le rayon et créez un arc : suivez les instructions pour obtenir votre résultat

Sélectionnez vos deux points de référence. Une fois sélectionnés, ces points doivent devenir rouges et une courbe doit apparaître en passant par eux. Si vous souhaitez désélectionner un point ou recommencer, il vous suffit de cliquer à nouveau sur les points sélectionnés.

Définir le rayon/la direction

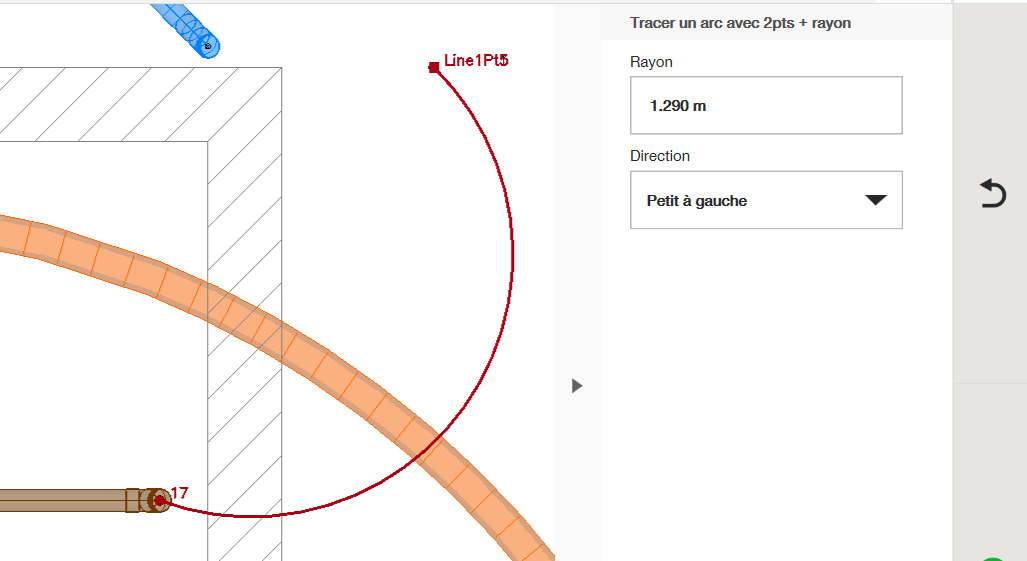

Pour modifier le rayon et la direction de votre courbe, vous pouvez consulter le menu situé à droite. Sous « Rayon », vous pouvez saisir la longueur du rayon souhaité. Sous « Direction », vous pouvez sélectionner l'une des quatre options suivantes : Petit à droite, grand à droite, petit à gauche, grand à gauche. Les options droite et gauche vous permettent de modifier la direction de votre courbe, tandis que les options grande et petite déterminent si l'arc forme un angle plus petit ou plus grand (ce qui vous aide à déterminer jusqu'où la courbe s'étendra le long du cercle sans modifier le rayon).

Lorsque vous avez terminé, cliquez sur la coche verte à droite et votre nouvelle courbe sera ajoutée à votre dessin.
