Arc de rayon à 2 points - Comment faire

Si vous souhaitez créer un arc en utilisant des points de votre fichier, vous pouvez utiliser l'application Arc 2 Pts Radius. Cela est utile pour la mise en page structurelle et pour créer des arcs ou des surfaces courbes dans les murs, les dômes, les plans de plancher, etc. Si vous souhaitez créer un arc basé sur trois points, consultez cet article.

Démonstration Arc de rayon à 2 points

Comment créer un arc à partir de 2 points ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
2. Ouvrir l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.
   • Si vous n'avez pas l'application 'Arc 2 Points Radius' sur l'écran d'accueil, sélectionnez ajouter un raccourci et ajoutez l'application affichée ci-dessous.

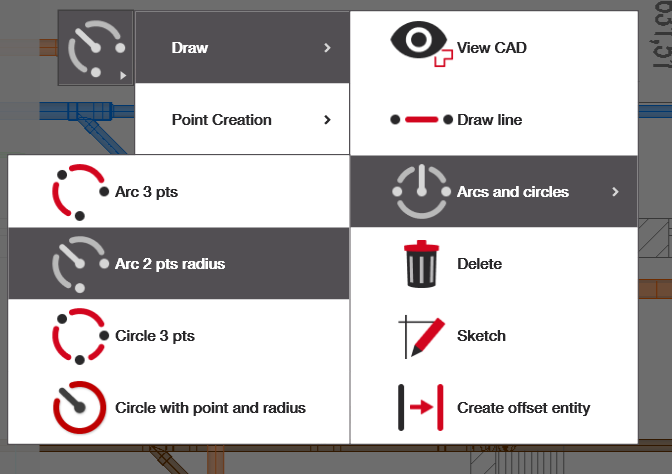

   • Pour l'ouvrir depuis le menu latéral gauche, suivez ce chemin : Dessiner > Arcs et cercles > Arc 3 pts
3. Sélectionnez deux points, définissez le rayon et créez l'arc : Suivez les instructions pour obtenir votre résultat

Sélectionnez vos deux points de référence. Une fois sélectionnés, ces points devraient devenir rouges et une courbe devrait apparaître les traversant. Si vous souhaitez désélectionner un point ou recommencer, cliquez simplement à nouveau sur vos points sélectionnés.

Définir le rayon/la direction

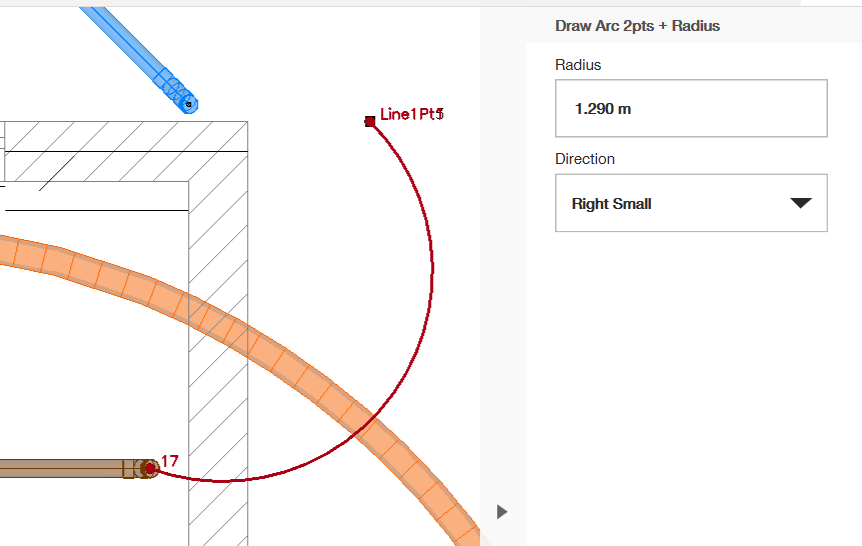

 Pour changer le rayon et la direction de votre courbe, vous pouvez regarder le menu sur le côté droit. Sous "Rayon", vous pouvez saisir la longueur du rayon souhaité. Sous "Direction", vous pouvez sélectionner l'une des quatre options : droite petite, droite grande, gauche petite, gauche grande. Les options droite et gauche vous aident à changer la direction de votre courbe tandis que les options grande et petite déterminent si l'arc couvre un angle plus petit ou plus grand (vous aidant à déterminer jusqu'où la courbe s'étendra le long du cercle sans changer le rayon).

Lorsque vous avez terminé, cliquez sur la coche verte à droite et votre nouvelle courbe sera ajoutée à votre dessin.
