Créer un point perpendiculare - Comment faire

Cette application est utile si vous souhaitez ajouter des points à une ligne dans votre fichier, où les points sont directement alignés (perpendiculaires/à la verticale) par rapport à un autre point de référence.

Comment créer ou ajouter des points à votre fichier ?

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.
2. Ouvrez l'application : soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue DAO.

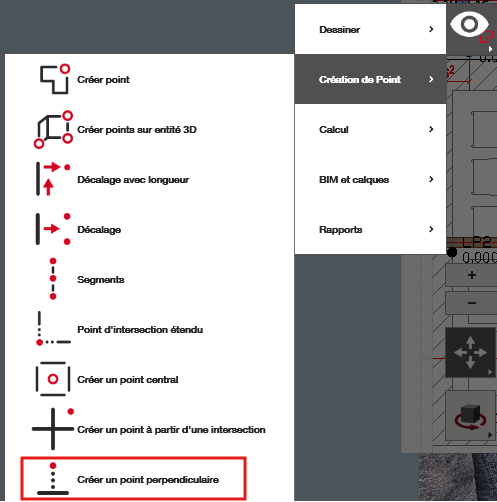

   • Si l'application « Créer un point perpendiculare » n'apparaît pas sur l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.

3. Sélectionnez le type de point et l'objet, puis créez le point : sélectionnez l'emplacement où vous souhaitez placer votre point, en fonction de ce à quoi il se rapporte et du type de point dont il s'agit.





Une fois l'application ouverte, sélectionnez le point de votre dessin que vous souhaitez utiliser comme référence (le point qui sera projeté). Une fois sélectionné, ce point devrait devenir rouge.

Sélectionnez maintenant toutes les lignes sur lesquelles vous souhaitez ajouter un point perpendiculaire au point de référence. Elles devraient devenir rouges et un point perpendiculaire devrait apparaître le long de toutes les lignes sélectionnées. Vous pouvez également saisir les noms de vos points dans le menu de droite.

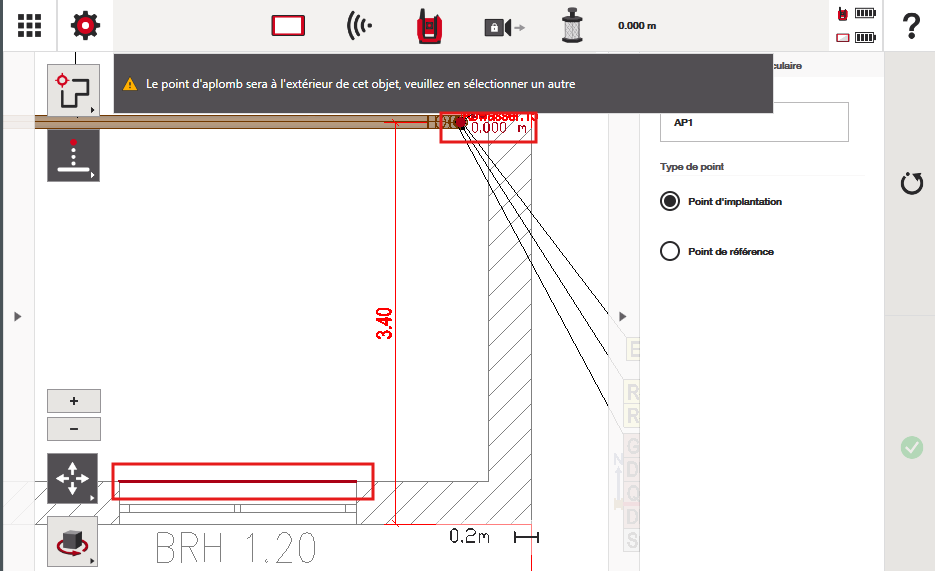

Remarque : les lignes que vous sélectionnez doivent être directement alignées avec le point - le logiciel ne créera pas de point sur une ligne prolongée « imaginaire » - voir l'exemple ci-dessous :

Une fois que vous avez sélectionné toutes les lignes dont vous avez besoin et créé les points nécessaires, cliquez sur la coche verte à droite. Vos points seront alors ajoutés à votre dessin.

Si vous souhaitez désélectionner un point ou une ligne, il vous suffit de cliquer à nouveau dessus et il devrait reprendre sa couleur d'origine. Si vous souhaitez réinitialiser toutes vos sélections, cliquez sur la flèche circulaire grise à droite de votre écran.
