Application Créer un point central - Comment faire

L'application Créer un point central vous permet de créer des points à partir de trois lignes de connexion. Il s'agit d'une méthode utile pour créer un point central à partir de références de lignes.

Comment créer un point central

1. Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.
2. Ouvrez l'application : depuis l'écran d'accueil ou depuis le menu latéral dans la vue DAO.
   • Si l'application « Créer un point central » n'apparaît pas sur l'écran d'accueil, vous pouvez sélectionner « Ajouter un raccourci » et ajouter l'application ci-dessous, ou y accéder à partir du menu de navigation.
3. Sélectionnez trois lignes et créez un point : sélectionnez trois lignes de connexion et créez votre point.

Sélectionnez trois lignes perpendiculaires qui se connectent (idéalement trois lignes qui font partie du même rectangle ou carré). Elles doivent devenir rouges lorsque vous les sélectionnez. Après avoir sélectionné trois lignes, un point rouge devrait apparaître au centre.

Quelques points à surveiller :

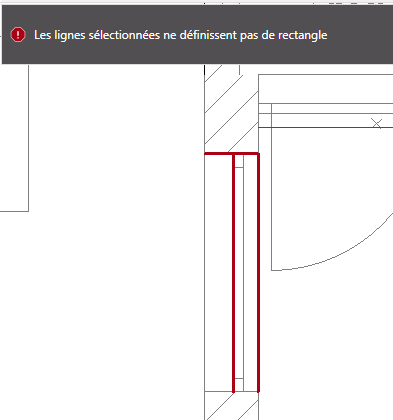

Si vous obtenez le message « Les lignes sélectionnées ne définissent pas un rectangle », assurez-vous de sélectionner trois lignes d'un rectangle à la place - les lignes que vous utilisez doivent pouvoir former un rectangle ou un carré.

De plus, cette application ne fonctionne que lorsque vous sélectionnez des objets classés comme « lignes » dans CAD. Si vous essayez de trouver le point central d'un objet qui n'est pas défini comme « ligne » dans le logiciel de CAO (un objet 3D ou un objet décoratif, par exemple), cette application ne fonctionnera pas.

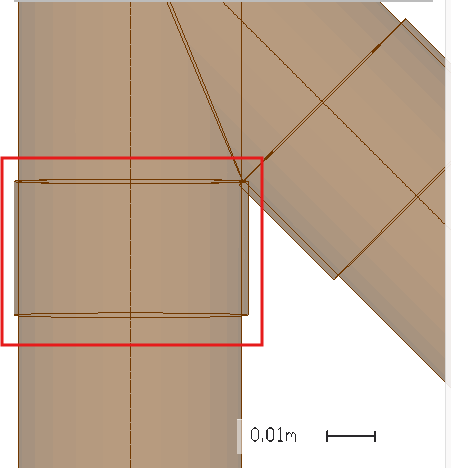

Par exemple, je ne peux pas sélectionner cette image de tuyauterie en 2D, même si elle semble former un carré, car les limites de l'objet ne sont pas techniquement définies comme des « lignes ».

Définir un point

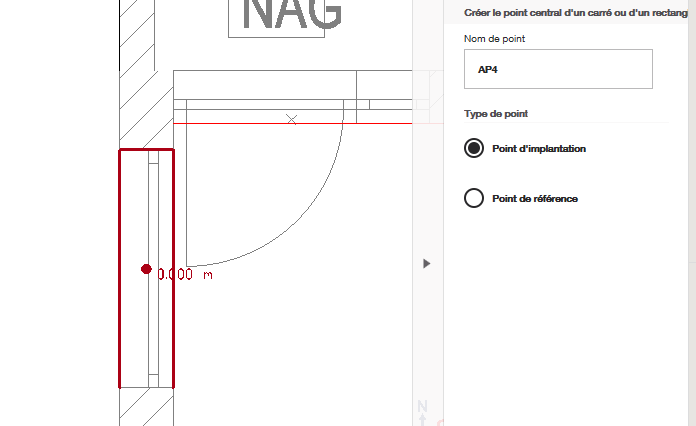

Une fois que le point apparaît au centre de vos trois lignes, vous pouvez éditer son nom à l'aide du menu situé à droite de votre écran. Vous pouvez également définir ici le type de point (point de disposition ou point de contrôle). Une fois que vous avez terminé, sélectionnez la coche verte à droite de votre écran et le point sera ajouté à votre dessin.
