Calques - Mode d'emploi

L'application Calques contrôle quels calques de l'application HCL et quels calques du dessin CAO sont visibles dans la vue. Les calques peuvent être activés ou désactivés pour se concentrer sur les informations pertinentes à la tâche en cours.

Comment utiliser l'application Calques ?

Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.
- Si vous n'avez pas l'application « Calques » sur l'écran d'accueil, sélectionnez ajouter un raccourci et ajoutez l'application affichée ci-dessous.
Choisissez la catégorie de calques : La catégorie de calques contrôle le type d'informations affichées dans la vue CAO. Sur le côté droit de l'écran, sélectionnez la catégorie qui convient le mieux à la tâche en cours.
- Calques Hilti : Contiennent des points de contrôle ajoutés et des points de mise en page créés dans l'application. Cela inclut également tout tracé que vous avez créé dans l'application HCL.
- Calques CAO : Contiennent des éléments provenant du dessin CAO importé. Vous ne pourrez que les activer ou les désactiver, sans pouvoir les supprimer ou modifier. HCL n'autorise pas les modifications du dessin original importé afin de réduire les erreurs potentielles.
Gérer les calques : Les options de gestion des calques sont disponibles uniquement pour les calques de points Hilti et permettent de contrôler l'organisation des points.
- Icône Plus : Ajouter des calques supplémentaires pour les points.
- Bouton Modifier : Modifier les propriétés du calque sélectionné.
- Bouton Supprimer : Supprimer le calque sélectionné du projet.
Sélectionnez les calques à afficher : La visibilité des calques détermine quelles informations sont affichées dans la vue actuelle.
- Utilisez l'icône œil pour afficher ou masquer les calques individuellement.
- Les calques masqués restent disponibles et peuvent être réactivés à tout moment.

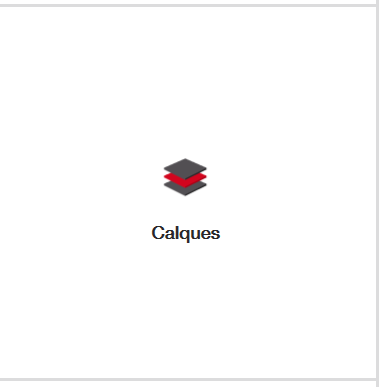

Icône raccourci de l'application « Calques » :

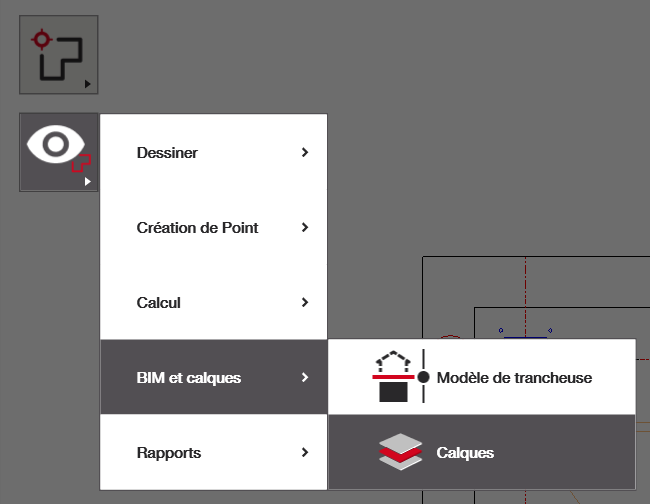

Sélection de l'application Calques depuis le menu latéral en vue CAO :

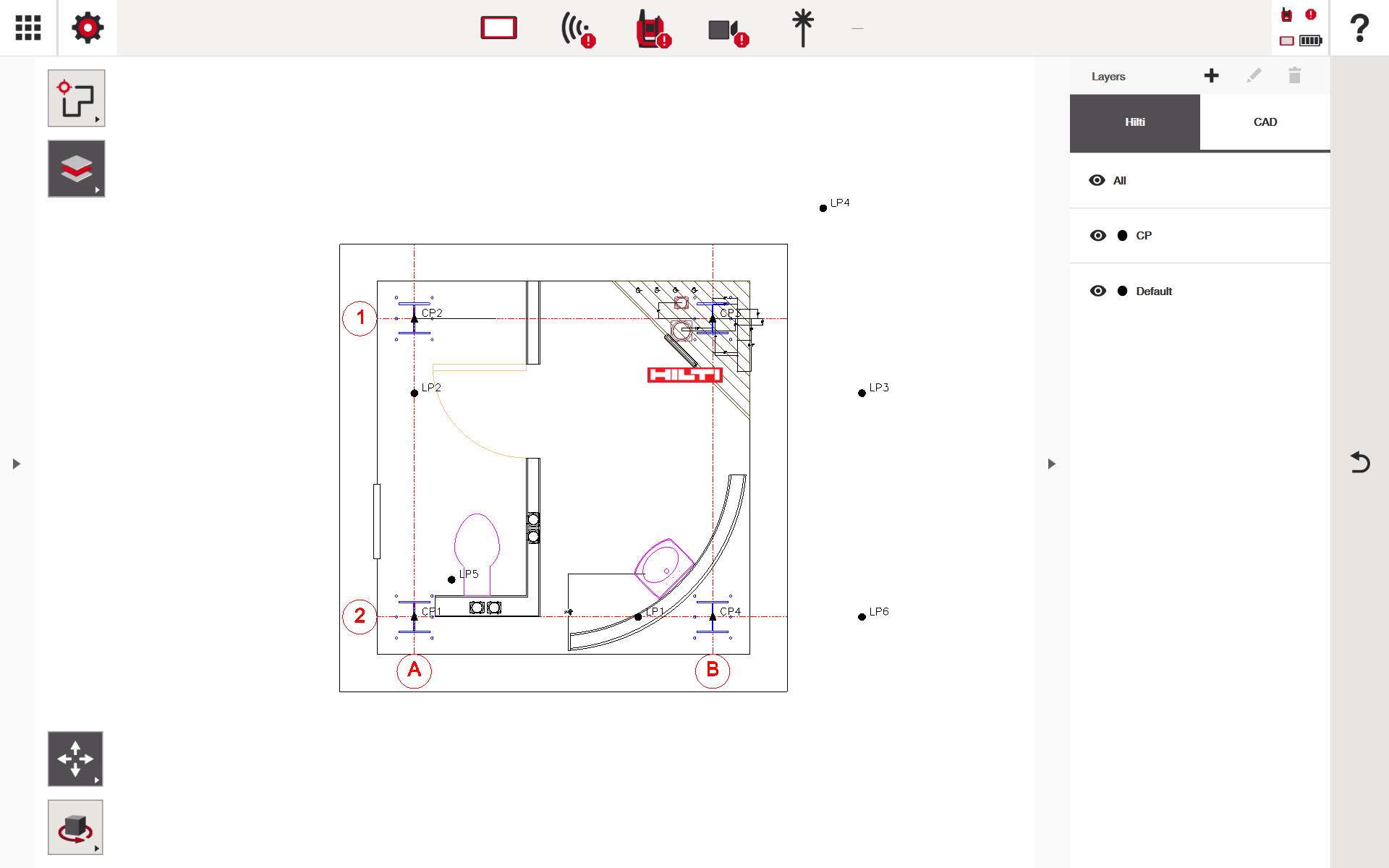

Vue CAO affichée après sélection de l'application Calques :

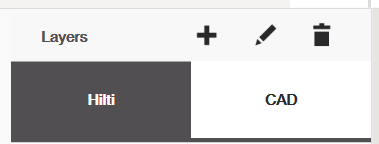

Boutons pour gérer les calques Hilti :

Exemples de fonctionnement des calques avec les points (calques Hilti)

Les calques de points Hilti sont particulièrement efficaces comme outil d'organisation et de gestion du flux de travail. En séparant les points de mise en page en calques logiques, les grands projets avec des centaines de points deviennent plus faciles à gérer, à vérifier et à implanter sur le terrain.

Exemple 1 : Organisation des calques par corps de métier

Les calques peuvent être créés selon le métier ou la discipline pour bien séparer les champs d'intervention.

CVC – Plomberie
CVC – Électricité
CVC – Chauffage, ventilation et climatisation
Structure / Ancrages
Points de référence architecturaux

Cette approche permet d'afficher ou de masquer les métiers individuellement selon les besoins, réduisant ainsi l'encombrement visuel et minimisant le risque d'implanter des points incorrects.

Exemple 2 : Calques de mise en page par phase

Pour les projets réalisés par étapes, les calques peuvent refléter les phases de construction.

Phase 1 – Souterrain
Phase 2 – Inserts de dalle
Phase 3 – Supports en hauteur
Phase 4 – Équipement final

Seul le calque de phase pertinent est activé pendant la mise en page, aidant les équipes à se concentrer sur le travail en cours sans être distraites par des points futurs ou déjà implantés.

Exemple 3 : Calques par étage ou zone

Sur les projets à plusieurs niveaux ou à grande surface, les calques peuvent être organisés par emplacement.

Niveau 1 – Aile Est
Niveau 1 – Aile Ouest
Niveau 2 – Salle mécanique
Toit – Supports d'équipement

Cela facilite l'isolation des points de mise en page pour un étage ou une zone spécifique lors du travail sur site.

Exemple 4 : Séparation par type de point

Les calques peuvent être créés selon le type de point de mise en page pour soutenir différentes tâches d'installation.

Points de poteaux
Emplacements de voiles
points de percements
Axes de construction

La séparation des types de points réduit la confusion et aide les équipes à identifier rapidement uniquement les points pertinents pour l'activité d'installation en cours.

Exemples de fonctionnement des calques avec les calques CAO

Les calques CAO sont utilisés exclusivement pour le contrôle de la visibilité et ne peuvent pas être modifiés ou supprimés. Ils sont particulièrement efficaces pour isoler les informations de référence.

Exemple 1 : Contrôle de l'arrière-plan

Désactivez les calques de finitions architecturales ou de mobilier pour garder la vue claire.
Activez uniquement les grilles structurelles et les murs principaux pendant la mise en page.

Exemple 2 : Vues de coordination

Activez les calques CAO des conduits CVC lors de la vérification des points de suspension.
Désactivez les systèmes non liés pour améliorer la clarté dans les zones encombrées.

Exemple 3 : Vérifications de référence temporaires

Activez un calque CAO pour vérifier l'alignement ou l'espacement.
Désactivez-le à nouveau une fois la confiance dans la mise en page établie.
