Align Vertical - Comment Utiliser

Comment Utiliser l'Application Align Vertical

1. Ouvrez Votre Projet : Commencez par ouvrir n'importe quel projet sur la tablette.
2. Ouvrez l'Application : Ouvrez l'application Align Vertical soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue CAD.
   • Si l'application n'est pas disponible sur l'écran d'accueil, sélectionnez Ajouter un raccourci et ajoutez l'application Align Vertical.
3. Sélectionnez le Premier Point (Point de Référence) : Mesurez le premier point sur la surface verticale en utilisant soit une mesure directe soit un point de contrôle ou de repérage existant.
   • Sélectionnez l'icône à trois triangles pour définir ce point comme point de référence.
   • Ce point de référence est utilisé comme référence verticale pour toutes les mesures suivantes.
4. Mesurez des Points Supplémentaires : Déplacez la caméra vers le point suivant sur la même surface verticale pour lire les mesures et les valeurs de correction.
   • HD (Distance Horizontale) : La distance horizontale mesurée de la ligne verticale vraie du point de référence au point mesuré actuel.
   • SD (Distance en Pente) : La distance en pente directe mesurée du point de référence au point mesuré actuel.
   • dH (Différence de Hauteur) : La véritable différence de hauteur verticale entre le point de référence et le point mesuré actuel.
5. Les corrections suivantes sont affichées :
   • Droite / Gauche :
     • Droite indique que le point mesuré est positionné à gauche du point de référence et doit être corrigé vers la droite de la valeur affichée.
     • Gauche indique que le point mesuré est positionné à droite du point de référence et doit être corrigé vers la gauche de la valeur affichée.
   • Avant / Arrière :
     • Avant indique que le point mesuré est positionné plus près de la station totale et doit être éloigné de la station totale de la valeur affichée.
     • Arrière indique que le point mesuré est positionné plus loin de la station totale et doit être rapproché de la station totale de la valeur affichée.
6. Répétez cette étape pour tous les points qui doivent être vérifiés pour l'alignement vertical.

Icône de raccourci de l'application Align Vertical :

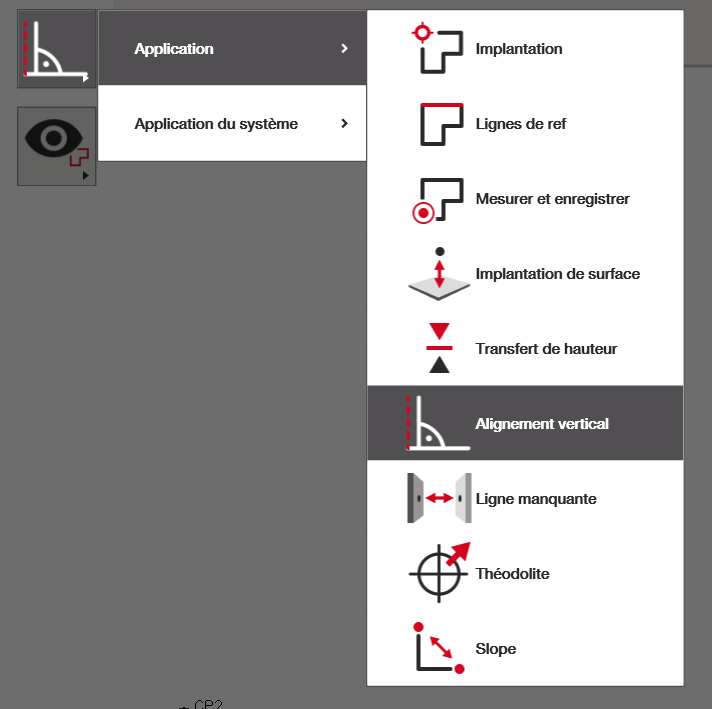

Sélection de l'application Align Vertical depuis le menu latéral de la vue CAD :

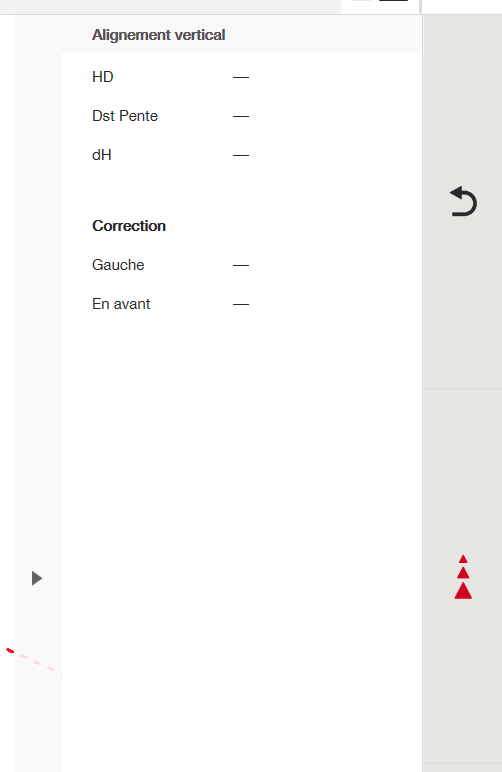

Vue CAD affichée après sélection de l'application Align Vertical :

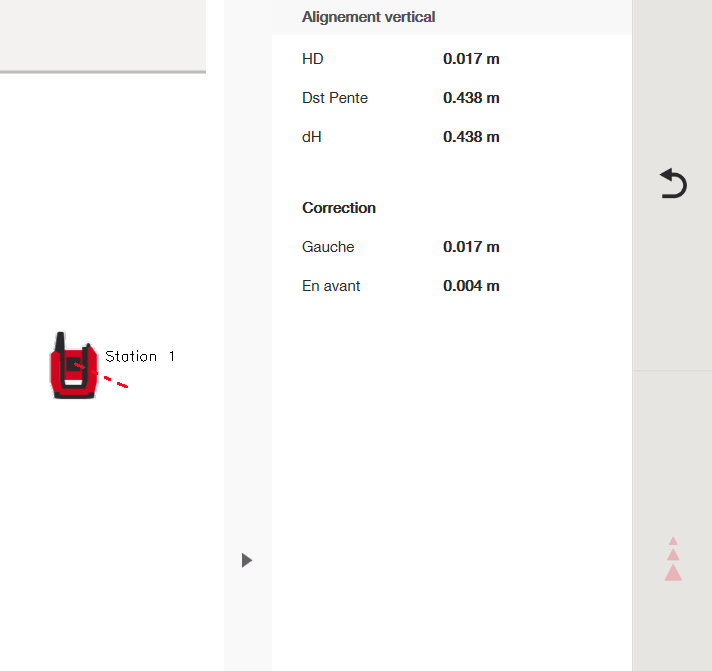

Valeurs de correction affichées après mesure d'un second point :

• Droite / Gauche :
  • Droite indique que le point mesuré est positionné à gauche du point de référence et doit être corrigé vers la droite de la valeur affichée.
  • Gauche indique que le point mesuré est positionné à droite du point de référence et doit être corrigé vers la gauche de la valeur affichée.
• Avant / Arrière :
  • Avant indique que le point mesuré est positionné plus près de la station totale et doit être éloigné de la station totale de la valeur affichée.
  • Arrière indique que le point mesuré est positionné plus loin de la station totale et doit être rapproché de la station totale de la valeur affichée.

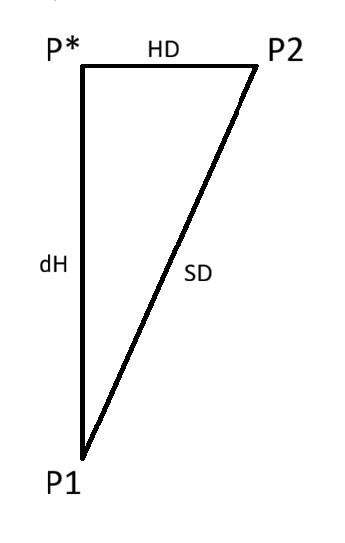

Explication des mesures :

P1 est le point de référence, P2 est la mesure actuelle du 2e point

• HD (Distance Horizontale) : La distance horizontale mesurée de la ligne verticale vraie du point de référence au point mesuré actuel. (P* à P2)
• SD (Distance en Pente) : La distance en pente directe mesurée du point de référence au point mesuré actuel. (P1 à P2)
• dH (Différence de Hauteur) : La véritable différence de hauteur verticale entre le point de référence et le point mesuré actuel. (P1 à P*)

Exemples d'Utilisation de l'Application Align Vertical

L'application Align Vertical est couramment utilisée pour vérifier la précision verticale lors des tâches d'installation et de construction.

Exemple 1 : Vérification de la Verticalité d'un Mur

L'application peut être utilisée pour vérifier si les points le long d'un mur sont alignés verticalement.

• Définissez le point de référence en bas du mur
• Mesurez des points supplémentaires plus haut
• Examinez les valeurs de correction pour identifier les écarts

Cela aide à garantir que les murs sont d'aplomb.

Exemple 2 : Vérification de l'Alignement d'une Colonne ou d'un Pilier

Les colonnes ou piliers peuvent être vérifiés pour leur alignement vertical.

• Définissez le point de référence à la base de la colonne
• Mesurez des points le long de la hauteur de la colonne
• Utilisez les valeurs de correction pour déterminer si un ajustement est nécessaire

Exemple 3 : Alignement des Éléments de Façade

L'application peut être utilisée pour vérifier l'alignement vertical des panneaux de façade ou des éléments structurels.

• Définissez un point de référence sur le premier panneau
• Mesurez des points sur les panneaux adjacents
• Comparez les valeurs de correction pour assurer un alignement vertical cohérent

Exemple 4 : Vérification de l'Installation Verticale des Tuyaux ou Gaines

Les tuyaux, gaines ou conduits verticaux peuvent être vérifiés pendant l'installation.

• Mesurez le point de référence inférieur
• Mesurez des points plus hauts le long de l'installation
• Utilisez les valeurs de correction pour confirmer l'installation verticale

Exemple 5 : Contrôle Qualité et Vérification

Align Vertical est utile pour des contrôles qualité rapides.

• Identifiez les écarts tôt
• Réduisez les reprises en corrigeant immédiatement les problèmes d'alignement
