Comprendre les constantes de prisme

Lorsqu'une station totale mesure une distance, elle ne mesure pas jusqu'à la surface physique du prisme ou du réflecteur que vous voyez. Elle mesure plutôt jusqu'à un point de référence interne à l'intérieur du prisme ou de la cible.

Une constante de prisme est une petite correction de distance (généralement en millimètres) qui indique à la station totale à quelle distance se trouve ce point de référence interne par rapport à la cible physique que vous visez.

En termes simples :
La constante de prisme garantit que la distance mesurée se termine exactement là où vous vous y attendez — à la surface physique du prisme ou de la cible.

Différents prismes et réflecteurs sont construits différemment :

• Certains prismes réfléchissent le laser plus profondément à l'intérieur du boîtier
• D'autres le réfléchissent plus près de la surface
• Le ruban réflecteur se comporte différemment des prismes en verre
• Les mesures laser (sans prisme ou lecture directe) réfléchissent directement sur la surface mesurée

En raison de ces différences physiques, la station totale nécessite une petite correction afin que :

« Distance mesurée » = « Distance réelle sur le chantier ».

Cette correction est la constante de prisme.

Hilti facilite la recherche des constantes de prisme.

Pour les consulter :

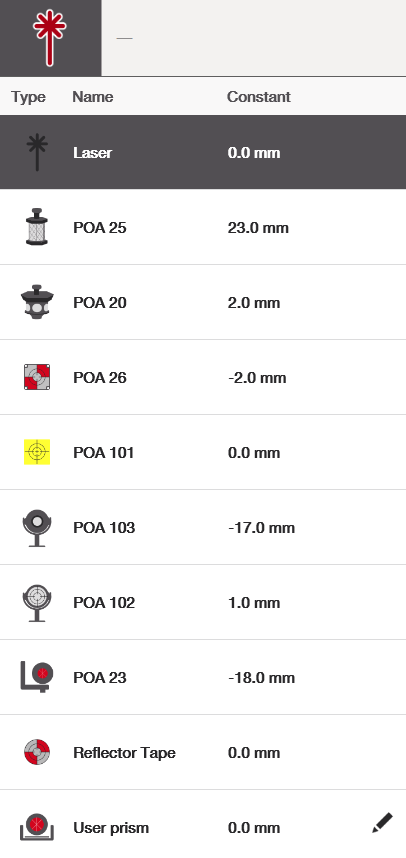

1. Touchez l'icône cible en haut de l'écran
2. Ouvrez le menu de sélection de cible
3. Vous verrez tous les prismes et cibles Hilti pris en charge, ainsi que leurs constantes de prisme associées

Pour plus de détails sur chaque cible et les plages de mesure que vous pouvez atteindre, consultez cet article d'accompagnement.

En pratique :

• Les prismes et cibles Hilti courants ont déjà des constantes connues et prédéfinies
• Le logiciel associe automatiquement la constante correcte à la cible sélectionnée
• Les utilisateurs ne sont pas censés calculer ou comprendre la physique des prismes

Sauf si vous utilisez un prisme qui n'est pas inclus dans la liste standard des cibles Hilti, il n'y a généralement rien à saisir ou à retenir. Seules les constantes de « Prisme utilisateur » doivent être saisies manuellement.

Si la constante de prisme est incorrecte :

• Chaque point mesuré est légèrement décalé le long de la ligne de visée
• Le décalage est généralement faible (millimètres), mais :
  • Il s'applique à chaque point
  • Il peut devenir perceptible dans les travaux de mise en place de haute précision
  • Établir un stationnement précis sera difficile

Important à comprendre :

• La direction de la mesure reste correcte
• Seule la distance le long de cette direction est affectée

Rien ne tourne, ne se retourne ou ne se déforme. C'est un simple décalage en ligne droite.

La constante de prisme est définie par le fabricant, pas par le logiciel.

Vous pouvez généralement la trouver :

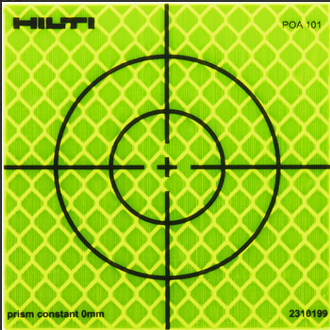

• Imprimée directement sur le boîtier du prisme
• Sur l'emballage
• Dans la documentation produit fournie à l'achat

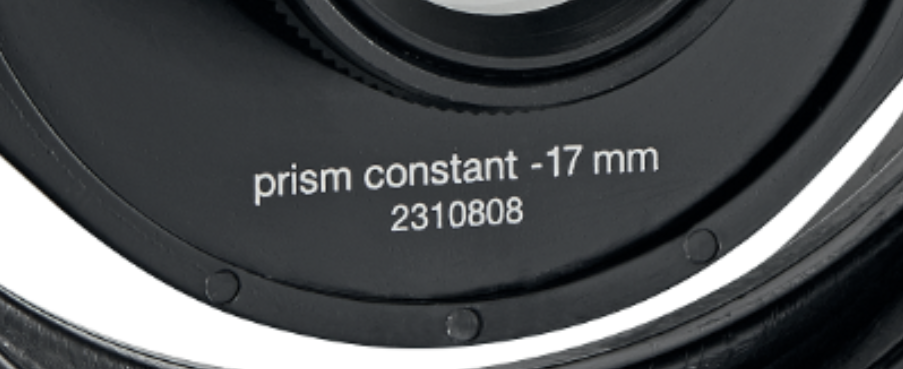

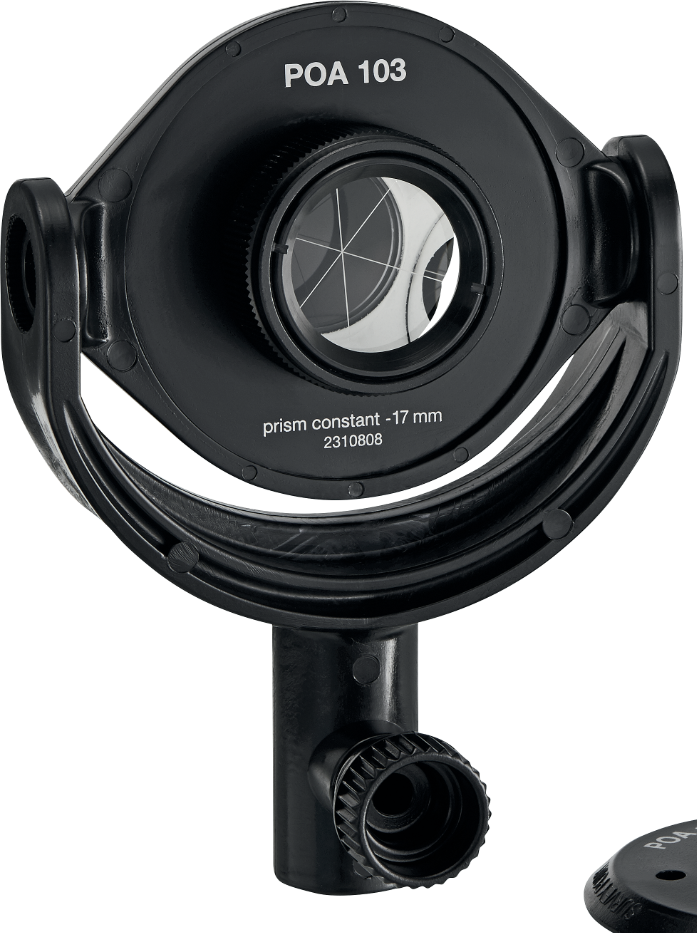

Par exemple, sur le POA 103, la constante de prisme est clairement indiquée comme étant −17 mm sur le prisme lui-même. La plupart des fabricants de prismes suivent des conventions d'étiquetage similaires.
