Comment aligner la bulle de niveau d'une tige prismatique à l'aide de l'alignement vertical sur PLT

• Faire confiance à vos mesures
• Réduire les erreurs de disposition
• Travailler plus rapidement sans douter des résultats
• Maintenir une précision constante sur le chantier

Comment vérifier si la bulle de votre tige prismatique est précise

Recommandations générales avant la mise à niveau

• Si vous vérifiez ou ajustez plusieurs bulles de niveau, fixez-les toutes sur la tige en même temps.
  Cela accélère le processus et garantit que toutes les bulles sont alignées de manière cohérente.
  • Les bulles de niveau supplémentaires Hilti incluent la poignée à boule POA 36 () et l'adaptateur de bulle POA 37 ()
• Placez les bulles de niveau plus haut sur la tige, où elles sont plus faciles à voir et à ajuster.
• N'utilisez que des bulles de niveau qui possèdent des vis de réglage.

Certaines bulles n'ont pas de vis de réglage. Celles-ci ne peuvent pas être calibrées et peuvent ne pas être précises. Utilisez toujours des bulles permettant un réglage.

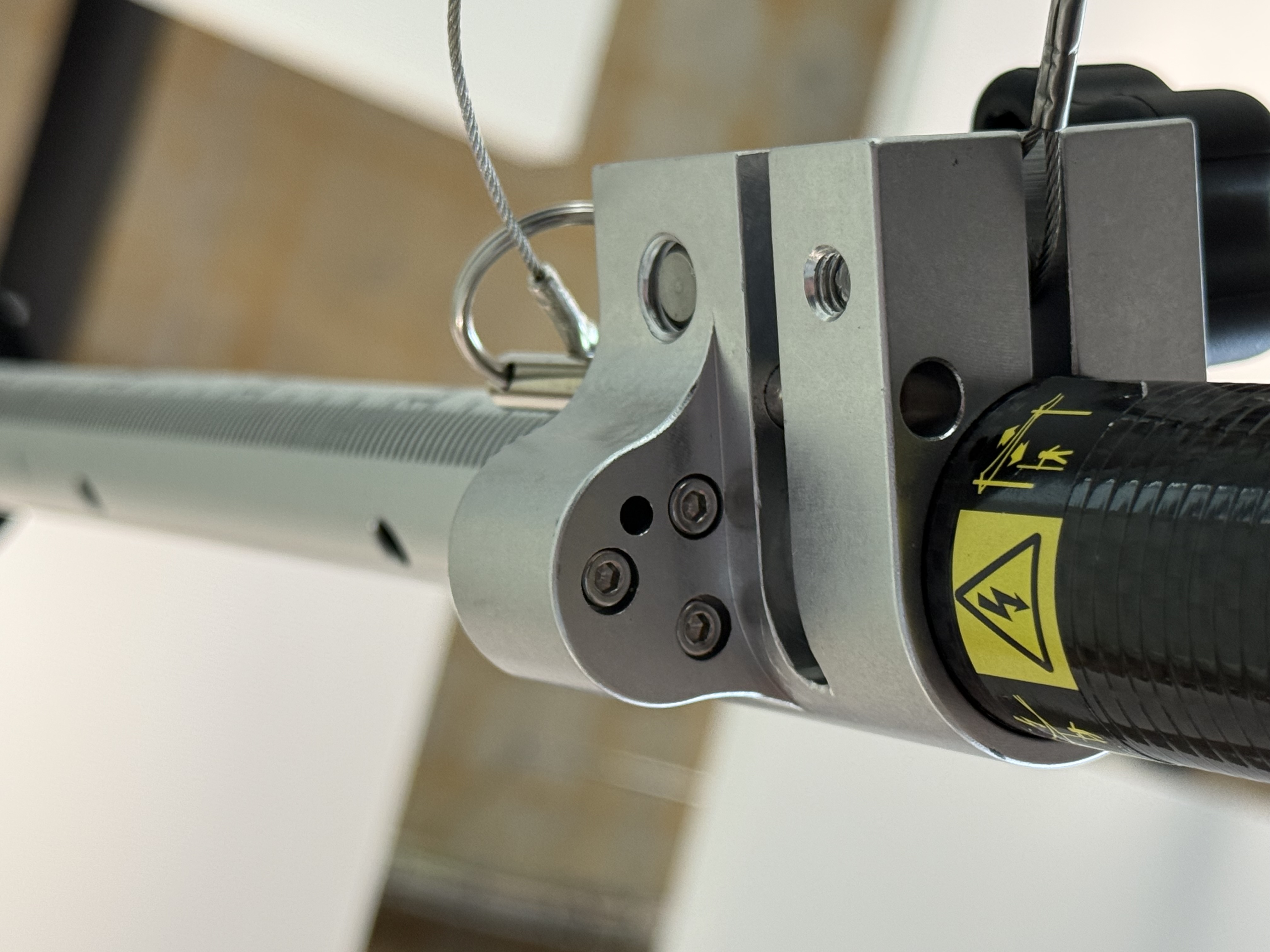

Vis de réglage situées sous la bulle de niveau

Comprendre les vis de réglage

• Chaque vis incline la bulle dans sa propre direction
• De petits ajustements font une grande différence
• Un serrage excessif peut endommager la bulle ou fausser son niveau

Méthode 1 : Mise à niveau de la tige prismatique à l'aide de l'alignement vertical PLT

Démo :

Installation

• Fixez deux prismes sur la tige :
  • Un près du bas, équipé d'une pointe de piquetage
  • Un près du haut de la tige
• Fixez les bulles de niveau sur la tige
• Placez la tige sur un sol ferme

Procédure

1. Placez la tige prismatique aussi droite que possible
2. Sur le PLT, ouvrez l'application Align Vertical
3. Mesurez le prisme du bas
4. Déplacez-vous vers le prisme du haut
5. Observez les lectures de déviation en temps réel
6. Ajustez la tige jusqu'à ce que la déviation affiche :
   • 0,000 m, ou
   • Aussi proche que possible (par exemple 0,001 m)

Ajustement de la bulle

1. Utilisez une clé Allen pour desserrer légèrement les vis de réglage
2. Serrez les vis une par une jusqu'à ce que la bulle soit centrée
3. Faites uniquement de petits ajustements
4. Une fois centrée, serrez doucement les vis sans déplacer la bulle

Méthode 2 : Mise à niveau de la tige prismatique à l'aide d'un laser

Installation

• Utilisez un laser ponctuel, par exemple le PM 2‑P
• Trouvez une porte, une ouverture de fenêtre ou un espace vertical similaire
• Placez du ruban adhésif en haut et en bas de l'ouverture

Procédure

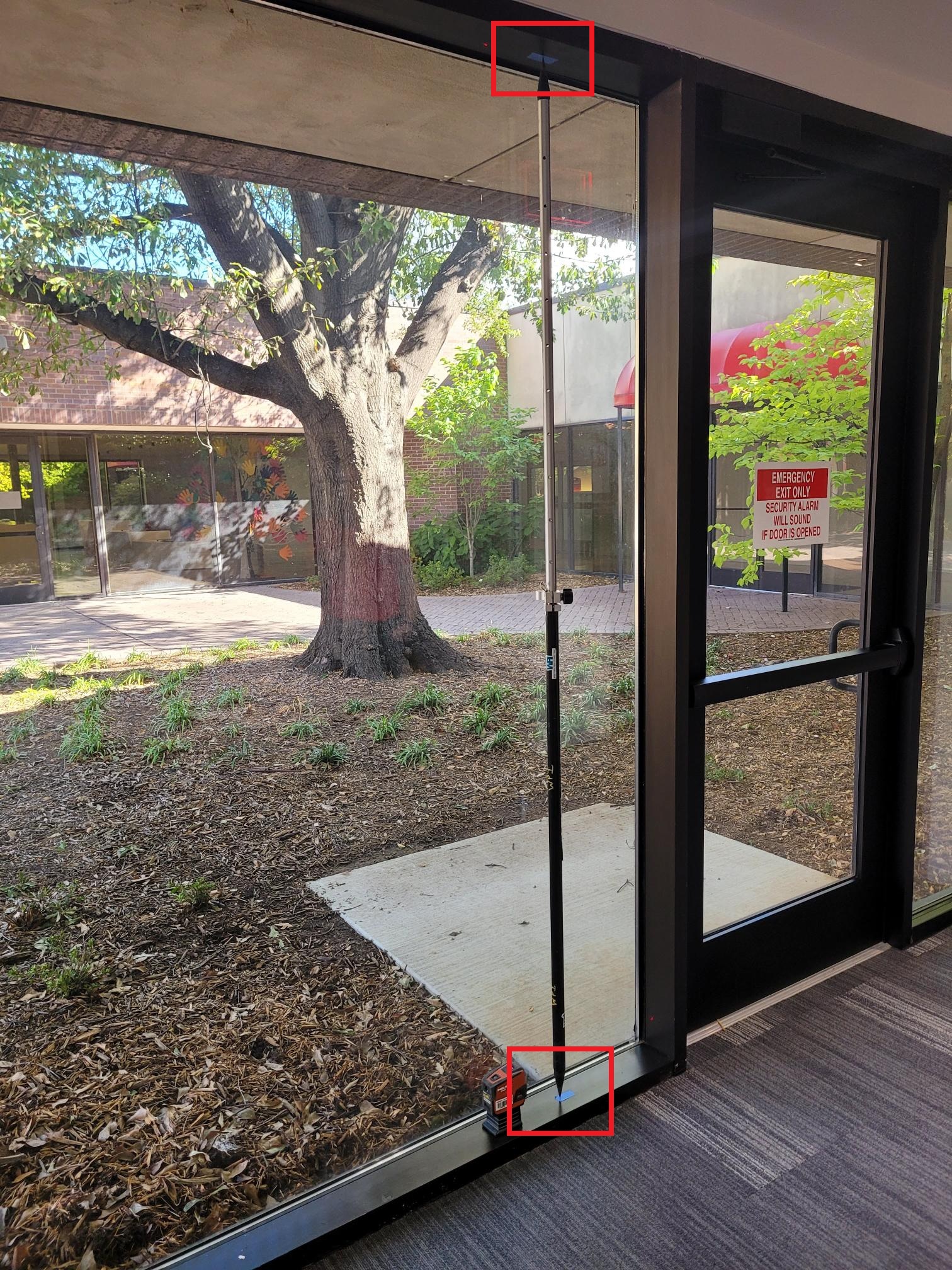

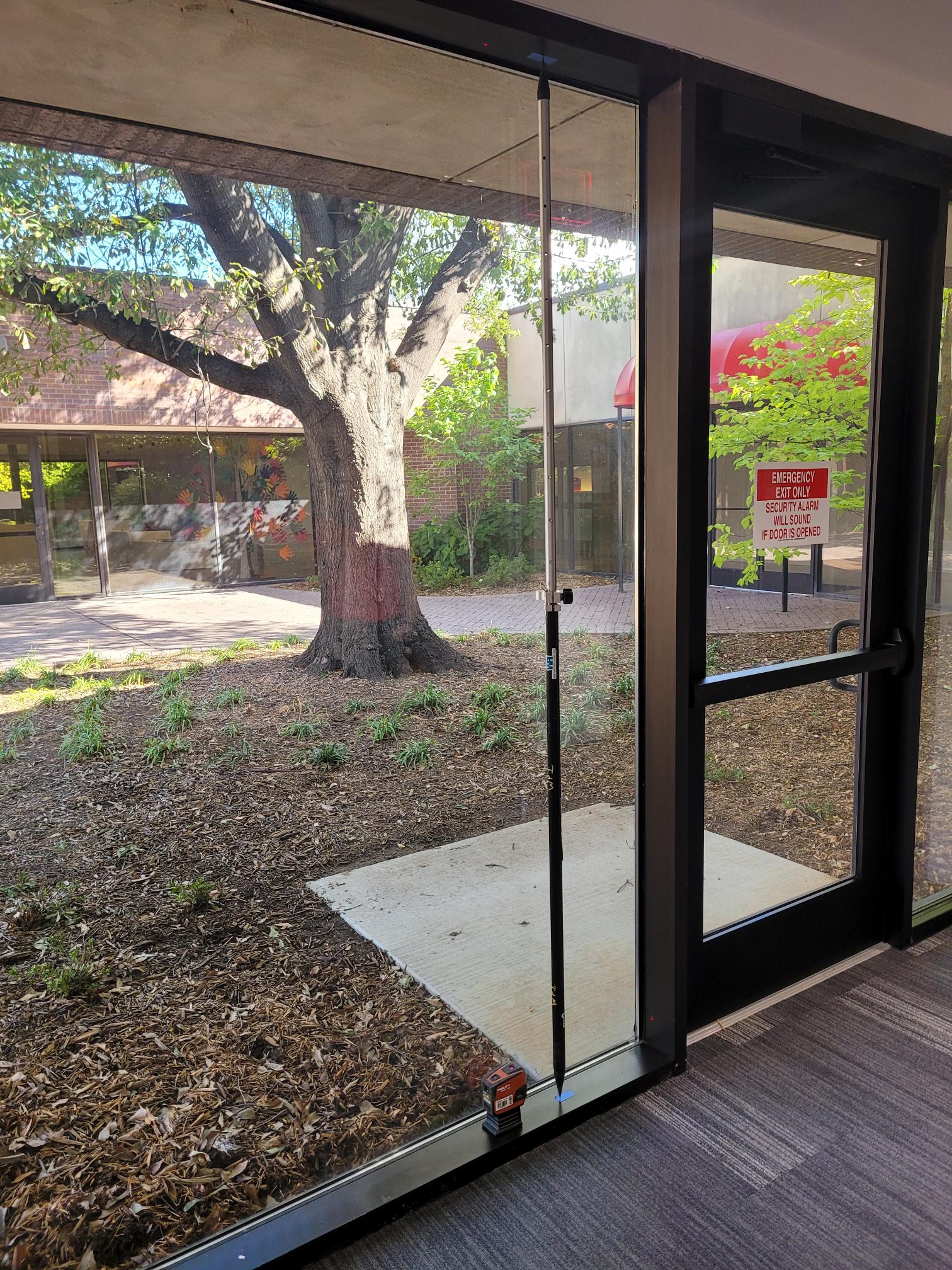

1. Placez le laser de manière à ce qu'il projette verticalement à travers l'espace
2. Marquez le point laser sur le ruban en haut et en bas
3. Retirez le laser
4. Déployez complètement la tige prismatique entre les deux marques.

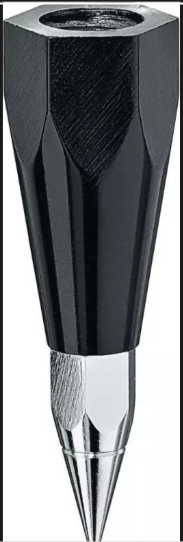

   • Pour plus de précision, vous préférerez probablement visser une pointe de tige prismatique supplémentaire (POAW45) en haut de la tige, si disponible ()
5. Ajustez la tige jusqu'à ce qu'elle soit parfaitement alignée avec les deux points

Cette méthode aide à maintenir la tige stable pendant que les vis de la bulle sont ajustées.

Ajustement de la bulle

1. Desserrez les vis de réglage de la bulle
2. Ajustez chaque vis jusqu'à ce que la bulle soit centrée
3. Serrez les vis avec précaution

Vérifications finales et bonnes pratiques

• Revérifiez la bulle après avoir serré les vis
• Vérifiez périodiquement la précision de la bulle, surtout après :
  • Une chute de la tige
  • Le transport de l'équipement
  • De longues périodes d'utilisation
• Nivelez toujours la tige avant de piqueter les points

Référence supplémentaire
