POA 70 : avantages, cas d’utilisation et précision expliqués

Le POA 70, ou « laser de report de points » de Hilti, permet aux équipes de implantation d’obtenir une grande précision tout en simplifiant considérablement leur flux de travail, notamment dans des conditions de chantier complexes et imparfaites. Avec le POA 70, vous pouvez transférer directement des points de implantation au sol ou au plafond à l’aide d’un point laser visible.

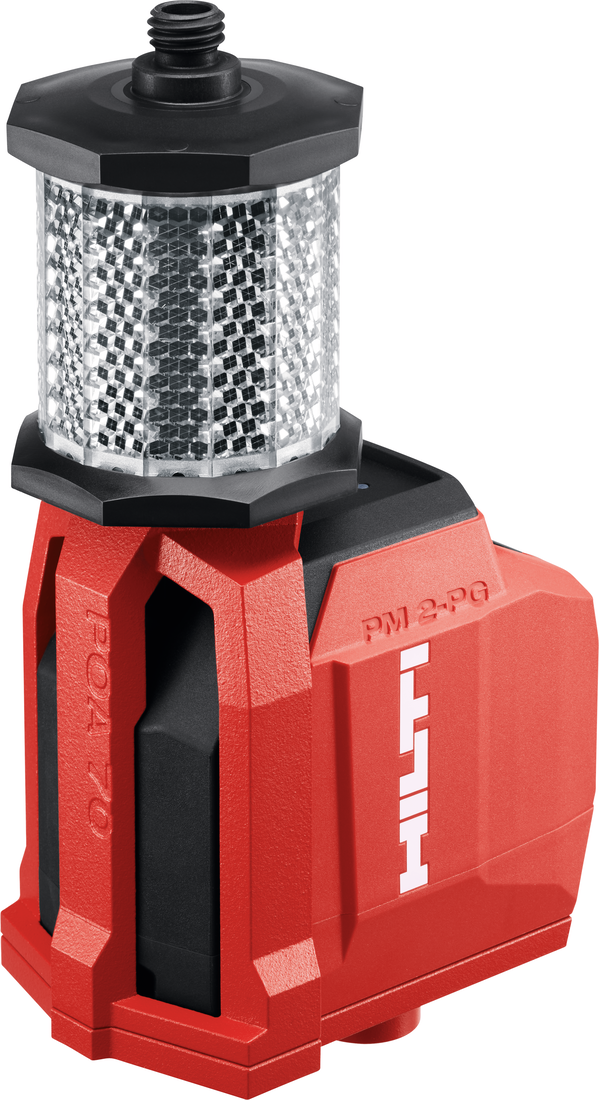

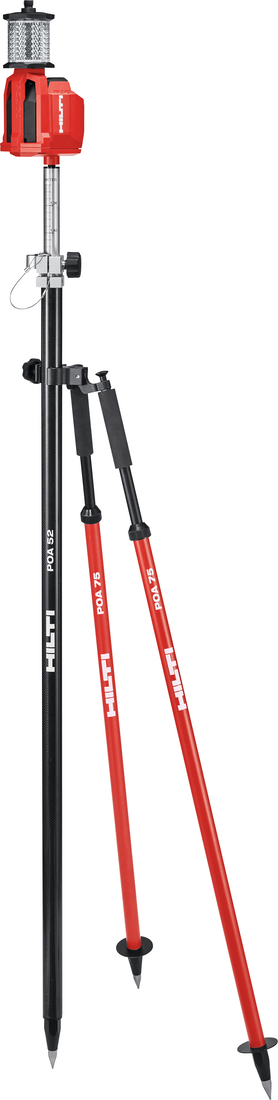

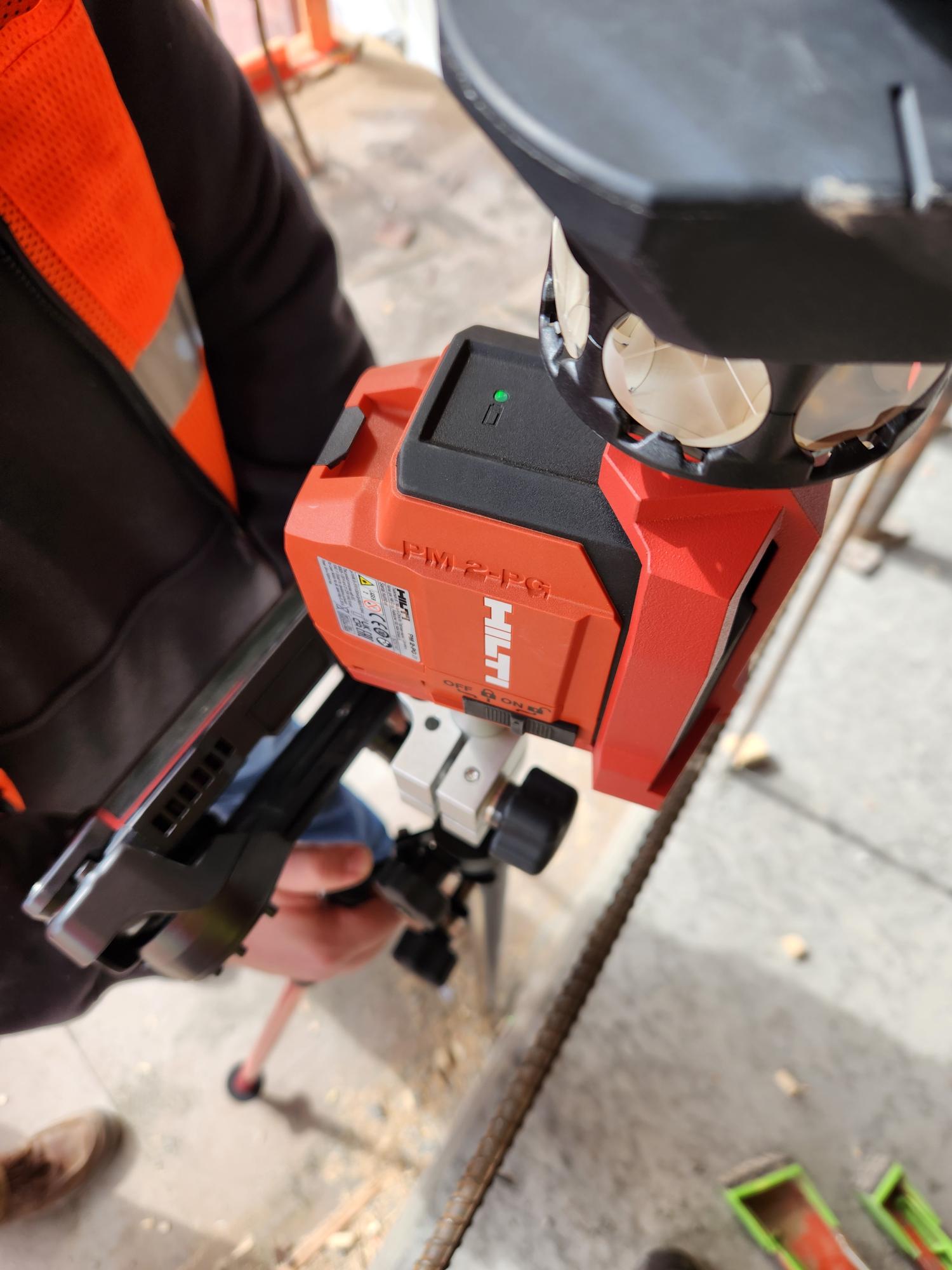

Remarque : Le POA 70 est une combinaison d’un support et d’un PM 2-PG qui permet à un laser d’aplomb de se fixer sur une canne porte-prisme, avec un prisme directement raccordé au-dessus.

En combinant un laser d’aplomb avec un alignement par prisme, le POA 70 simplifie les flux de travail traditionnels de implantation et améliore considérablement la productivité, notamment dans les conditions réelles de chantier.

Aucune configuration complexe requise : le laser de report de points POA 70 est un laser d’aplomb Hilti standard à 2 points, prêt à être fixé sur le haut de votre canne porte-prisme. Une fois fixé, vissez votre prisme et vous êtes prêt à travailler. Aucun réglage logiciel ou matériel ne doit être modifié : c’est une solution « plug and play ».

Principaux avantages

1. Grande précision grâce à l’alignement prisme-laser

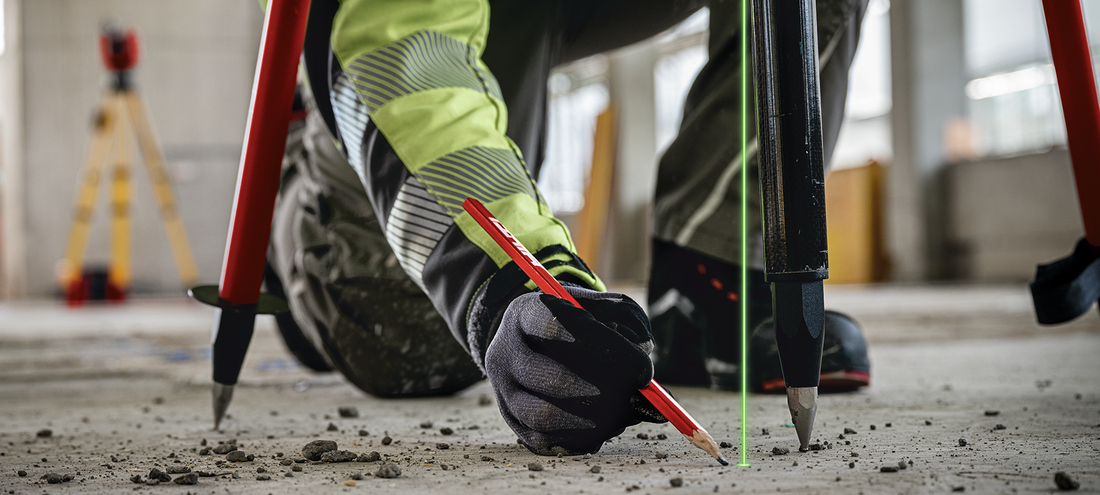

Le POA 70 utilise un mécanisme d’aplomb pour aligner le centre du prisme sur le point laser vert au sol ou au plafond
Conçu pour répondre aux exigences de précision de implantation (+/- 3 mm (~1/8") pour les principales applications)

La précision est maintenue même sans positionnement parfait de la canne, ce qui réduit le risque d’erreur humaine ou matérielle.

2. Aucun nivellement de la canne porte-prisme requis ; implantation plus rapide

Élimine la nécessité d’effectuer un nivellement à l’aide de la nivelle sphérique ou de régler continuellement la canne (solution facile à adopter)
Simplifie la navigation directement vers le point
La hauteur de la canne et son inclinaison n’ont aucun impact négatif sur la précision
- Pourquoi : la lunette mesure jusqu’au centre de votre prisme, qui est déjà directement centré au-dessus du pendule du laser Hilti à autonivellement. La hauteur et l’inclinaison de la canne n’affectent pas la précision du pendule. Veillez simplement à ce que l’inclinaison ne dépasse pas la plage visible du laser d’aplomb.

Les tâches de implantation peuvent être réalisées 2 à 3 fois plus rapidement : il n’est plus nécessaire de vérifier constamment la nivelle sphérique ou de recalibrer la canne.

3. Ergonomie et visibilité améliorées

Permet aux opérateurs de travailler plus régulièrement en position debout
Réduit les flexions, l’agenouillement et les repositionnements
Réduit la nécessité de manipuler constamment les pieds de nivellement du trépied pour votre canne porte-prisme
Maintient la visibilité vers la station totale à des hauteurs réglables

Moins de fatigue, flux de travail plus rapides et plus confortables.

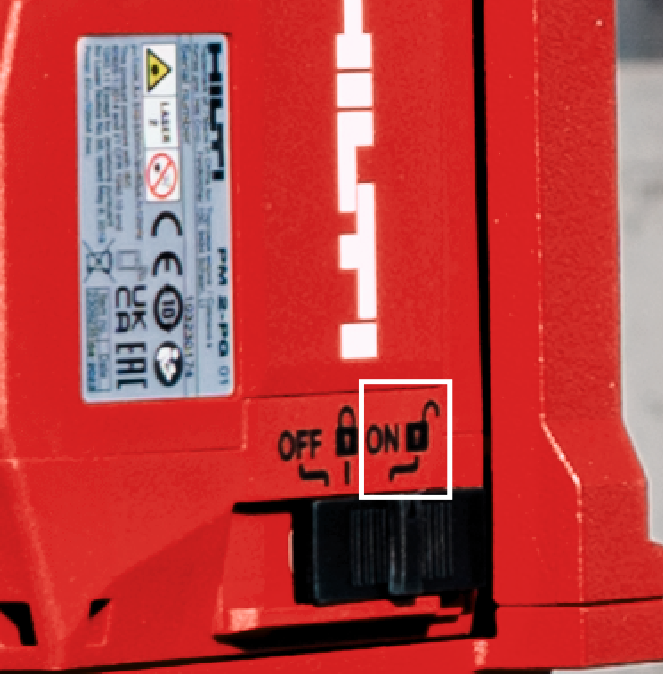

Informations importantes pour l’utilisateur : gardez le POA 70 en position « déverrouillée »

Le pendule du laser doit être en position libre et déverrouillée pour fournir le véritable point d’aplomb situé sous votre prisme. Si le POA 70 est « verrouillé », il ne sera pas verticalement d’aplomb.

Cas d’utilisation réels sur chantier

Le POA 70 résout de nombreux problèmes auxquels les méthodes traditionnelles de implantation sont confrontées :

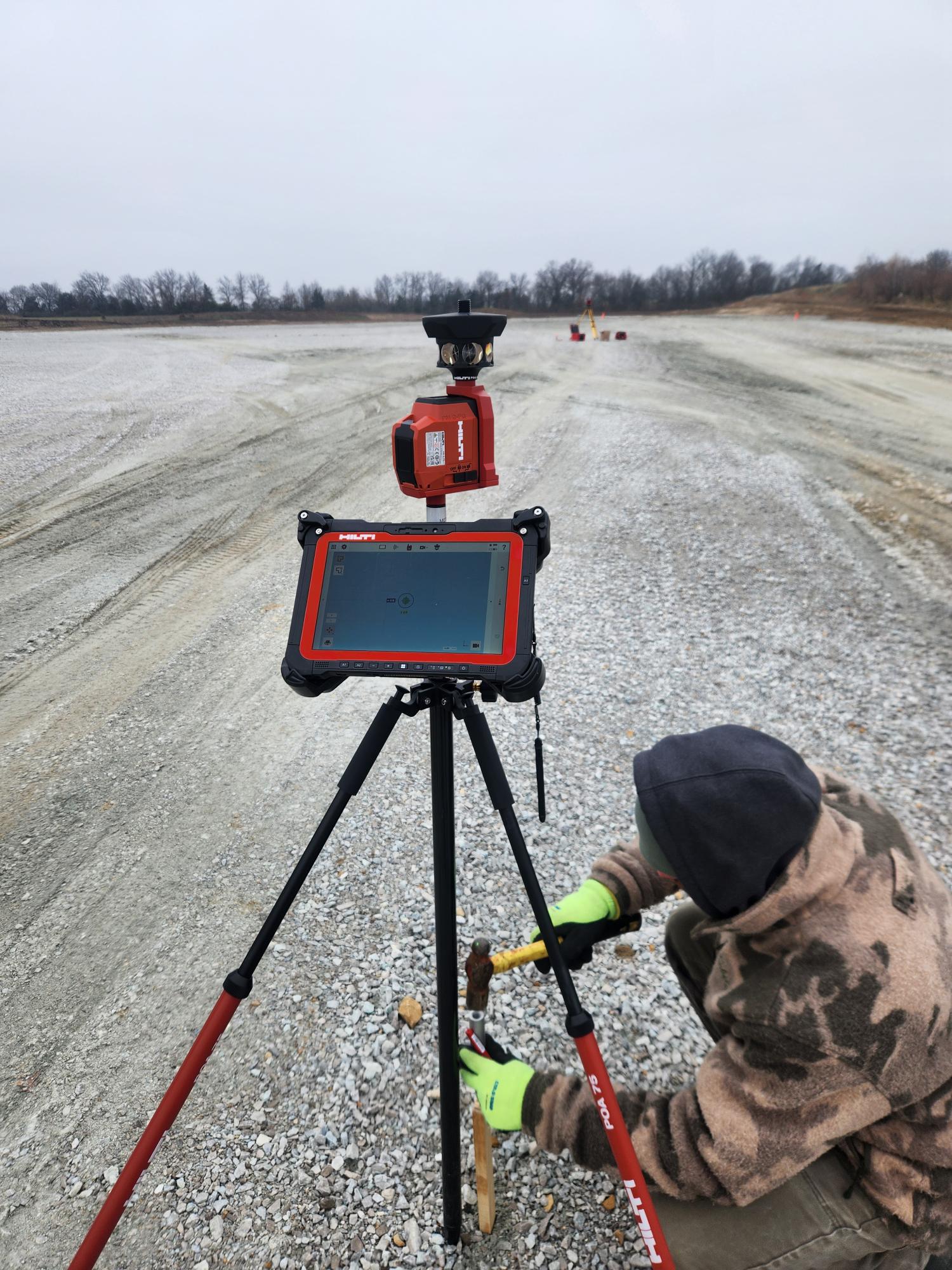

Conditions de sol difficiles

Le gravier, la terre ou l’herbe peuvent rendre difficile l’identification de votre point avec une canne porte-prisme
La stabilisation du POA 70, suivie de l’identification de l’emplacement exact du laser, garantit la précision et la rapidité de implantation

Avec le POA 70 : localisez le laser dans une petite zone près de la canne et dégagez facilement les débris, même avec le pied, pour trouver le point.

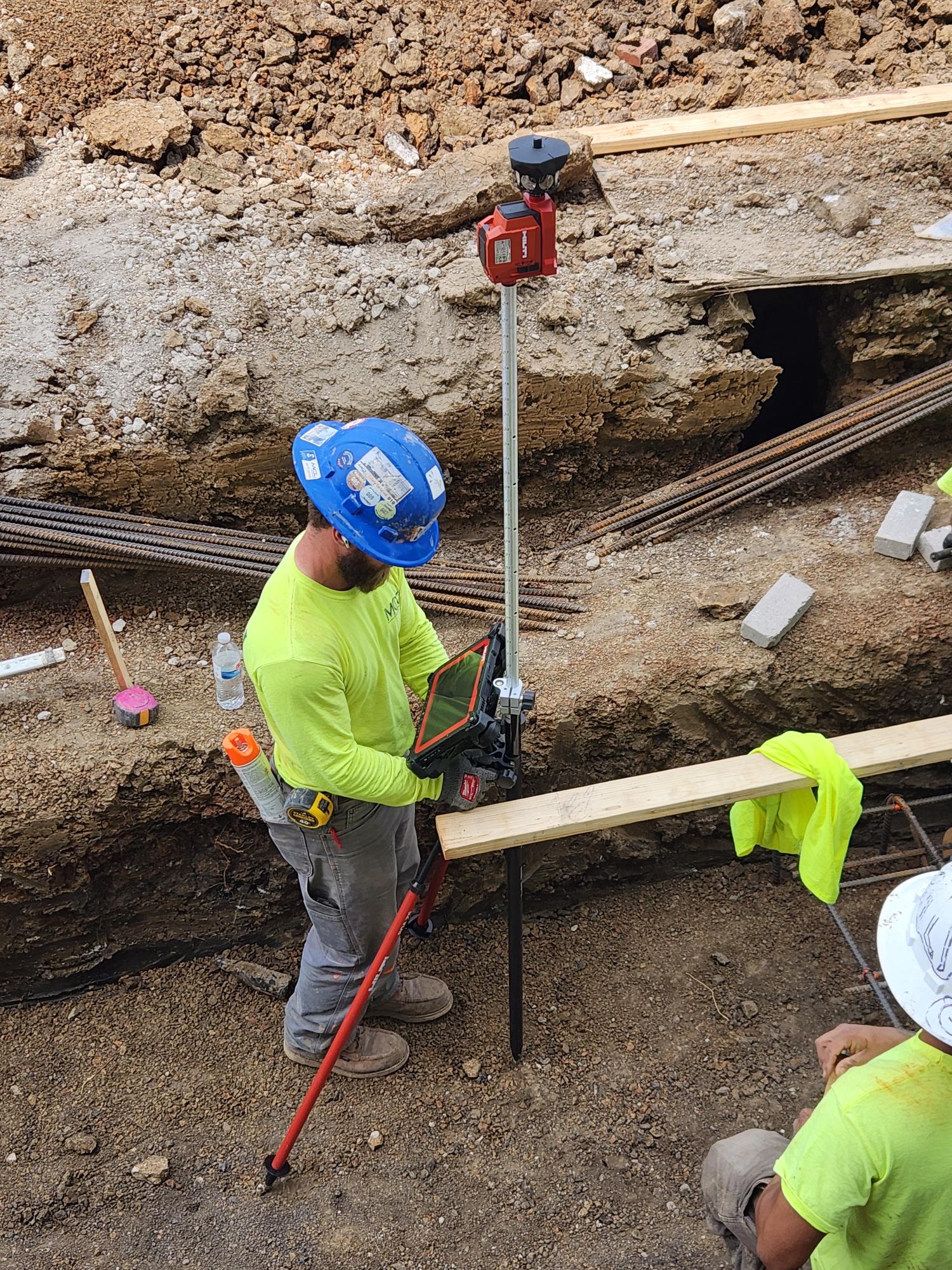

Installation et ajustement des piquets

Lors de l’enfoncement d’un piquet (pour indiquer un point ou une hauteur), les utilisateurs peuvent :
- Ajuster la position après chaque coup
- Maintenir le laser aligné sur le centre du piquet

Avec le POA 70 : effectuez des corrections en temps réel pendant l’installation sans avoir à tenir maladroitement une canne porte-prisme au sommet d’un piquet étroit.

Marquage sur le bord de dalles surélevées, de coffrages et de surfaces

Il est difficile de positionner précisément une canne porte-prisme sur des bords ou des dalles surélevées

Avec le POA 70 : la canne porte-prisme peut être facilement stabilisée près de la surface tandis que le laser de report de points identifie le point requis.

Zones obstruées (barres d’armature, espaces restreints)

La densité des barres d’armature ou les obstacles peuvent empêcher le positionnement de la canne

Avec le POA 70 : la canne porte-prisme peut être stabilisée près du point requis, tandis que le POA 70 est ajusté pour identifier l’emplacement d’un point dans la zone encombrée.

Maintien de la visibilité du point

Le flux de travail traditionnel fait perdre le point lorsque la canne est retirée

Avec le POA 70 : maintenez facilement un point de référence visible lors du passage du positionnement de la canne porte-prisme au marquage du point.

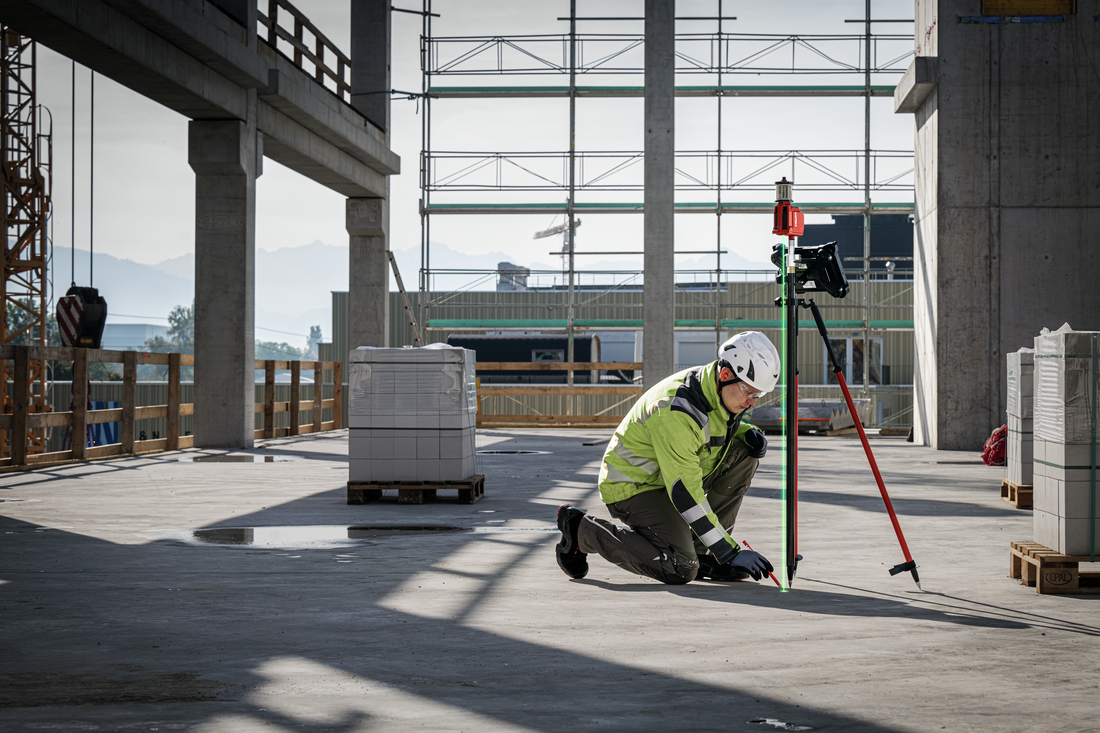

Visualisation simultanée des points au sol et au plafond

Grâce au trou centré à travers le bas et le haut du POA 25 , les utilisateurs peuvent marquer un point de implantation au sol tout en se référant facilement à son alignement vertical. Ils peuvent ainsi regarder rapidement vers le haut et visualiser l’endroit où le point sera projeté au plafond, ou identifier d’éventuels conflits tels que des conduits, des tuyaux de sprinklers ou d’autres obstacles.

Considérations relatives à la précision

Le POA 70 fournit une référence visuelle très efficace et précise pour le marquage de implantation. Bien que le laser soit positionné légèrement au-dessus du centre du prisme, le système est conçu pour maintenir la précision dans les tolérances de construction habituelles. De légers écarts peuvent apparaître si la canne est inclinée. Pour les points critiques nécessitant une précision maximale, il est recommandé d’effectuer une vérification à l’aide des méthodes standard avec prisme.

À titre d’exemple dans un environnement de test : à une hauteur de 1,5 m, en tenant compte du décalage du prisme par rapport au pendule du laser de report de points, ainsi que de l’inclinaison potentielle de la canne porte-prisme, un écart de 3,7 mm (~1/8") a été constaté avec une légère inclinaison de la canne porte-prisme d’environ 1,7°.

Si le POA 70 est trop incliné, le laser du pendule ne sera plus visible, ce qui vous obligera à réajuster la canne porte-prisme. Cela renforce simplement votre capacité à maintenir la précision.

Explications complémentaires ci-dessous :

Conception du système

Le POA 70 aligne le centre du prisme sur le point laser projeté à l’aide d’un mécanisme d’aplomb
Conçu pour une précision au niveau de l’application, dans les tolérances de construction

Réalité du décalage du laser

Le laser de la lunette de la station totale vise le prisme, qui se trouve légèrement au-dessus du point de référence du pendule du laser. Cela entraîne :

Un léger décalage potentiel lorsque la canne est inclinée
Un écart mineur dépendant de :
- La hauteur de la canne
- L’angle d’inclinaison

De petits écarts existent donc, mais ils restent dans la plupart des cas dans les tolérances acceptables sur chantier (grande précision pratique).

POA 70 par rapport aux méthodes traditionnelles de implantation

Caractéristique	Canne porte-prisme traditionnelle	POA 70
Nivellement requis	Oui	Non
Complexité de la configuration	Contraignante	Simple
Vitesse	Plus lente	2 à 3 fois plus rapide
Précision	Élevée	Élevée (dans les tolérances)
Performances dans des conditions difficiles	Limitées	Excellentes

À retenir

Le POA 70 est un outil de transformation du flux de travail, et pas seulement un accessoire :

Élimine la nécessité d’effectuer un nivellement
Permet une exécution plus rapide de la implantation
Améliore la facilité d’utilisation dans les conditions réelles
Maintient la précision dans les tolérances de construction
