Mérés és Rögzítés - Használati útmutató

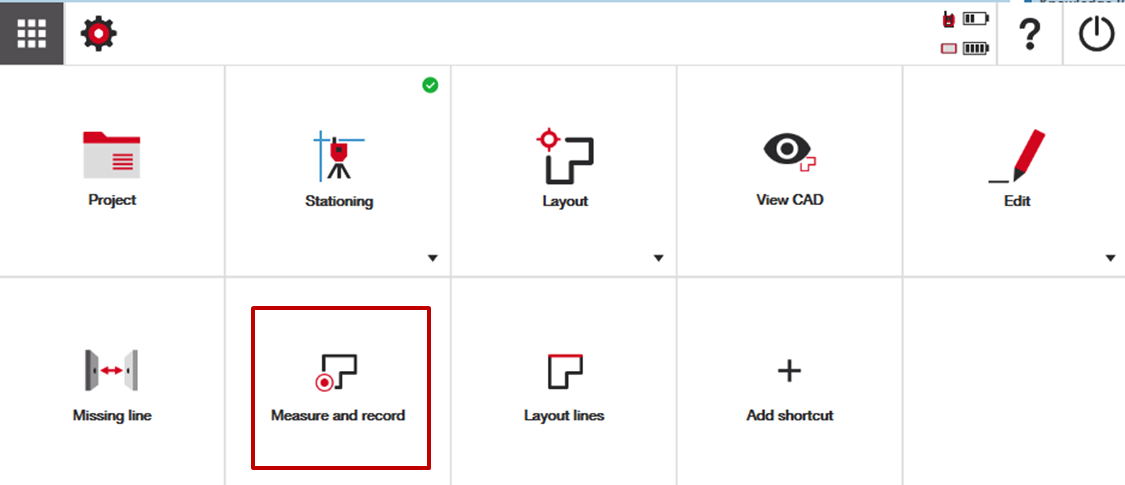

A Mérés és Rögzítés célja

A „Mérés és Rögzítés” használatához először állomásoztatni kell az eszközt (azaz az eszköznek ismernie kell a munkaterületen elfoglalt koordinátáit). Kérjük, győződjön meg róla, hogy az eszközt állomásoztatta, mielőtt megpróbálná használni a „Mérés és Rögzítés” funkciót.

Ez az alkalmazás arra készült, hogy pontosan mérje a pontok helyét a munkaterületen. A Mérés és Rögzítés gyakori alkalmazási területei közé tartozik a már telepített objektumok minőségellenőrzése, vagy új, a munkaterületen frissen rögzített vezérlőpontok felvétele.

Az alábbi videó hasznos lehet a témában:

Az adatok mérése nagyon egyszerű

Amikor készen áll arra, hogy a munkaterületi helyeket lemérje és elmentse a projektjébe, egyszerűen nyomja meg a képernyő jobb oldalán található piros mérés gombot.

Az adatmenü segíthet meghatározni, hogyan kerülnek mentésre az adatok:

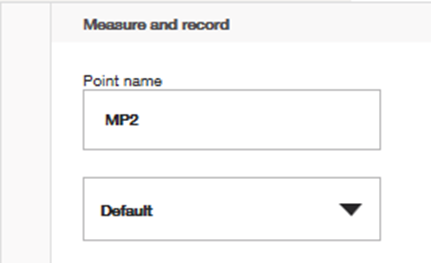

Kiválaszthatja a mért pont nevét, valamint azt a réteget, amelyen meg kell jeleníteni.

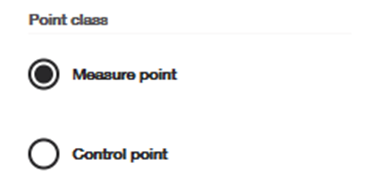

Dönthet arról, hogy a mért pont csak mért pontként legyen-e elmentve, vagy vezérlőpontként is, amelyet a jövőben az eszköz állomásoztatásához kíván használni.

Ha él vagy sarok mérést kíván végezni (például egy betonépület pontos sarkát), használhatja a sarok mérés opciót, amely segít pontosan lemérni a sarkot. Ez jellemzően lézeres mérési módban történik.

Kezdje azzal, hogy egy távolságmérést végez egy rövid távolságra az éltől. Ezután pontosan irányítsa a célkeresztet az élre, és mentse el a mérést. Amikor elmenti ezeket az adatokat, az előző pozíciótól mért távolságot és az aktuális pozícióból mért szöget használja a koordináták kiszámításához.

Ez a funkció az élek pontos mérésére szolgál, mert bizonyos körülmények között a közvetlen mérés nem lehetséges, vagy hibákhoz vezethet.

Dönthet arról, hogy a mért pontokat összekössék-e vonallal, és hogy a vonal felett megjelenjenek-e méretadatok a CAD nézetben. Vegye figyelembe, hogy a méretadatok csak ideiglenesen láthatók, és nem kerülnek mentésre a CAD adatok között. Mindig visszahívhatja őket a méret alkalmazás megnyitásával.

Hogyan jelennek meg a mért pontok a pontmenüben

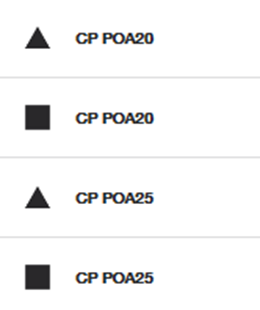

Egy pont mérése után az megjelenik négyzet ikonként a pontlistában, valamint a CAD nézetben. Ha vezérlőpontként mérte be, háromszögként is megjelenik.

Ha bármely pont tulajdonságait szerkeszteni szeretné, azt külön kell megtennie a „pontok szerkesztése” menüben. További információkért kérjük, tekintse meg ezt a cikket.
