Mi az a Kontrollpont?

A Kontrollpontok meghatározása

A kontrollpontok olyan meghatározott helyszínek egy munkaterületen, amelyeket általában egy földmérő állít be mérési célokra. A pontos kontrollpontok biztosítják a precíz kiosztási munkát.

Hogyan néznek ki a Kontrollpontok egy CAD fájlban?

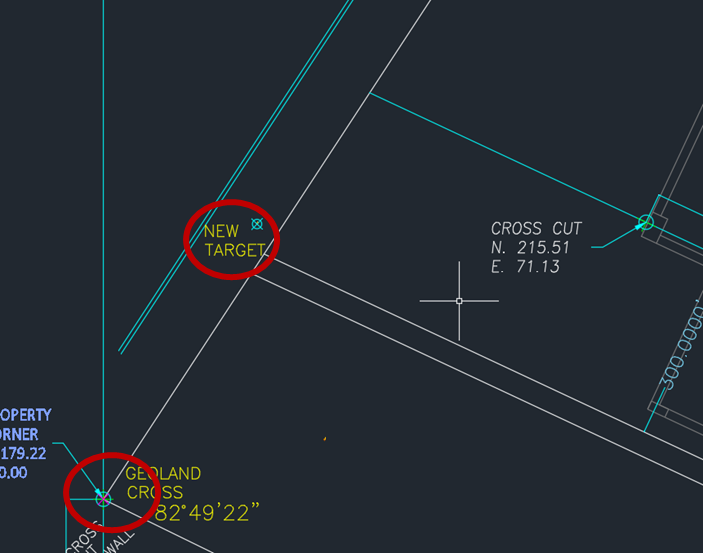

A CAD fájlok gyakran nagyon egyértelmű ikont tartalmaznak, amely jelzi a különböző kontrollpontok helyét, amelyeknek a munkaterületen kell lenniük. Ezek általában egy nagyon jól látható "X"-hez hasonlítanak, vagy valami ehhez hasonlóhoz, szöveggel kiegészítve, amely tisztázza, mit jelöl az ikon. A tervezőnek képesnek kell lennie tisztázni, hogyan vannak megjelölve a kontrollpontok.

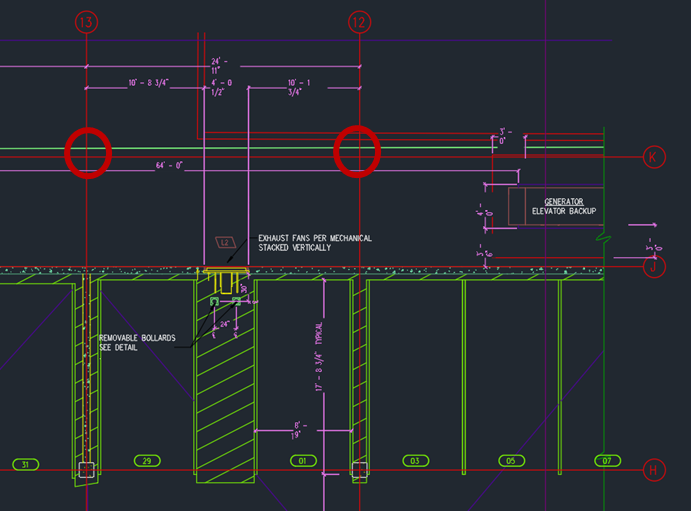

A kontrollpontok megjelenhetnek a munkaterületen lévő rácsvonalak metszéspontjaiként is. A legtöbb munkaterület rendelkezik valamilyen rácsrendszerrel, amelyet a földmérő fektet le. Ezeknek a rácsvonalaknak a jól jelölt metszéspontjai általában egyértelmű kontrollpont-helyet biztosítanak.

Hogyan néznek ki a Kontrollpontok a munkaterületen?

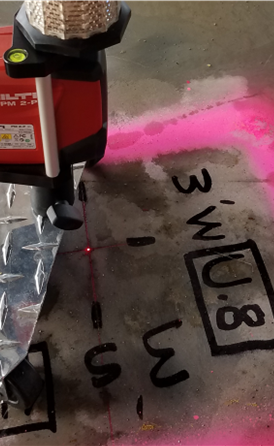

Még ha egy CAD fájl látszólag jól látható kontrollpontokat is tartalmaz az épület digitális tervében, fontos, hogy ugyanezeket a kontrollpontokat a terepen is megtaláljuk. Az alábbiakban néhány kép látható arról, hogyan nézhetnek ki a kontrollpontok.

Földbe ásott kontrollpontok:

Felmérési szegek:

Geodéziai felmérési pontok:

Eltolások rácsvonal metszéspontjai:

Felhelyezett prizma:

Felhelyezett tükröződő célpontok:

Pontosság ellenőrzése a kiosztás előtt:

Ha bármilyen aggály merül fel a munkaterület kontrollpontjainak pontosságával kapcsolatban, általában az első lépés a probléma megoldására az, hogy együttműködjünk a fővállalkozókkal és a földmérőkkel. Ha a kontrollpont hibás, a kiosztás is hibás lesz.

Szerencsére a Hilti Építőipari Kiosztó szoftver számos funkcióval rendelkezik, amelyek segítségével ellenőrizhetőek a kontrollpont-mérések és azok pontossága, hogy a végfelhasználó minél több pontosság-ellenőrzést végezhessen, ezzel támogatva az ilyen jellegű megbeszéléseket a többi csapattaggal.
