Hogyan használjuk a "Shift Station"-t

A "Shift Station" célja

A Shift Station csak a "Control Line Stationing"-gal együtt használható. Ez egy opció a totálállomás X,Y koordinátáinak beállítására a "Control Line Stationing" folyamat befejezése után. Erre az alkalmazásra akkor lehet szükség, ha manuálisan kell korrigálnia a totálállomás koordinátáit a vezérvonal helymeghatározásakor fellépő hibák miatt.

Ahogy a "Control Line Stationing" cikk is említi, a totálállomás nem veszi figyelembe a Control Line Stationing folyamat során fellépő hibákat, amikor kiszámítja a koordináta helyzetét. Feltételezi, hogy a vezérvonalak metszéspontja pontosan abban a szögben metszi egymást, amit a digitális fájl megkövetel.

Röviden magyarázva: Az első mért vezérvonalat pontos referencia vonalként kezeli – helyesen lefektetve ott, ahol a terv előírja. A második vonal első mérése szintén pontos mérésnek számít – megmutatja a totálállomásnak, hol van a második vonal. A totálállomás ezután képes megjeleníteni, hol metszik egymást ezek a vonalak, és ennek alapján pozícionálhatja magát ezen három pont alapján. Ismét feltételezi, hogy ezek a 3 pont pontosan megfelelnek a vezérlőn lévő tervnek.

A Control Line Stationing folyamat során mért negyedik pont egy vizuális ellenőrzés a végfelhasználó számára, mivel valószínűleg eltérés hibát fog mutatni (bármilyen kicsi is legyen).

Gyakorlatban a szoftver csak a hibát számolja ki a végső mért ponthoz viszonyítva. Elméletileg a vezérvonalakon belül bárhol lehet hiba. Ezeknek a hibáknak a felderítése és hatásuk csökkentése a helyszíni elrendezés során a végfelhasználó feladata.

Itt jöhet jól a Shift Station.

Shift Station bemutató

Használati útmutató 1. lépés: Nyissa meg a Shift Station-t

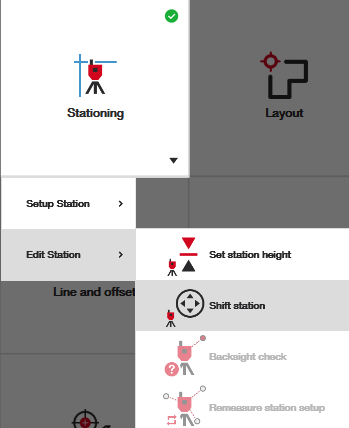

Egyszerűen navigáljon a kezdőképernyőre, és az "Edit Station" alatt válassza a "Shift Station"-t.

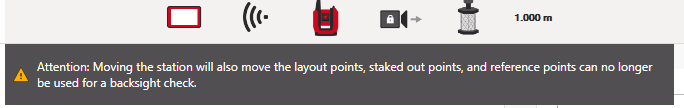

Meg fogják figyelmeztetni, hogy a szoftver ezt új állomáshelynek fogja tekinteni. Ha visszatérne és ellenőrizné a korábban kitűzött vagy elrendezett pontokat ezzel az új állomásozással, az új állomás az új pozíciójukra irányítja Önt is, az állomás eltolódásának megfelelően.

Használati útmutató 2. lépés: Írja be az eltolásokat

A jobb oldali menüben látni fogja az állomás értékét (az állomás koordináta helyét). Ahogy az állomást É és K irányban (X és Y) eltolja, az új állomásértékek megjelennek tájékoztatásként:

20 mm északra, 15 mm keletre eltolva (figyelje meg a különbséget az állomásértékekben):

Természetesen a CAD fájl állomás ikonja is ennek megfelelően eltolódik, hogy vizuális tájékoztatást nyújtson Önnek.

Használati útmutató 3. lépés: Fogadja el az állomásozást

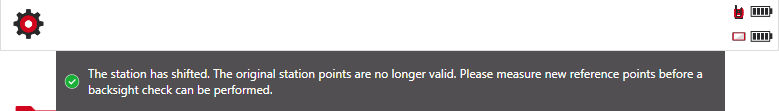

Nyomja meg a zöld pipát, és az eszköz automatikusan emlékezteti, hogy az állomás eltolása befejeződött. Ha új pontokra van szüksége, amelyeket munkája során visszatekintési pontként használhat, egyszerűen használja a mérés és rögzítés funkciót, hogy újra lemérjen néhány referencia pontot, amelyeket a munkanap során ellenőrizhet.
