Milyen fájltípusok használhatók digitális rajzokhoz a HCL-ben?
A HCL tablet jelenleg .dwg, .dxf és .ifc fájlokat fogad el olyan rajzokhoz, amelyeket importálni lehet a tabletbe.
Ez azt jelenti, hogy mind 2D, mind 3D modellek feltölthetők a tabletbe. Fontos megjegyezni, hogy a tablet szoftverében rajzeszközök is találhatók, amelyekkel CAD elemek rajzolhatók, amelyeket később szükség esetén a rajz részeként exportálni lehet (lásd alább).
A szoftver működik PDF-ekkel is?
Nem, a PDF-ek nem importálhatók, és a HCL-en belül nem is konvertálhatók. Ha PDF-ekkel dolgozik, ajánlott kérni az eredeti CAD verziót, amelyből a PDF készült. Ha ez nem lehetséges, használjon CAD szoftvert és szakértőt a PDF visszakonvertálásához az előbb említett fájltípusok egyikévé a tablet használatához (általában csak akkor lehetséges, ha a PDF vektoros). Nagyon ügyeljen arra, hogy a méretezés helyes legyen.
Ha aggályai vannak bármely digitális fájljával kapcsolatban, jó első lépés lehet a kijelölt tervrajzi osztállyal való egyeztetés.
Projekt importálása
1. lépés - Projekt megnyitása
Kezdje a Projekt menü megnyitásával – először létre kell hoznia vagy meg kell nyitnia egy olyan projektet, amelybe importálni szeretne egy rajzfájlt.

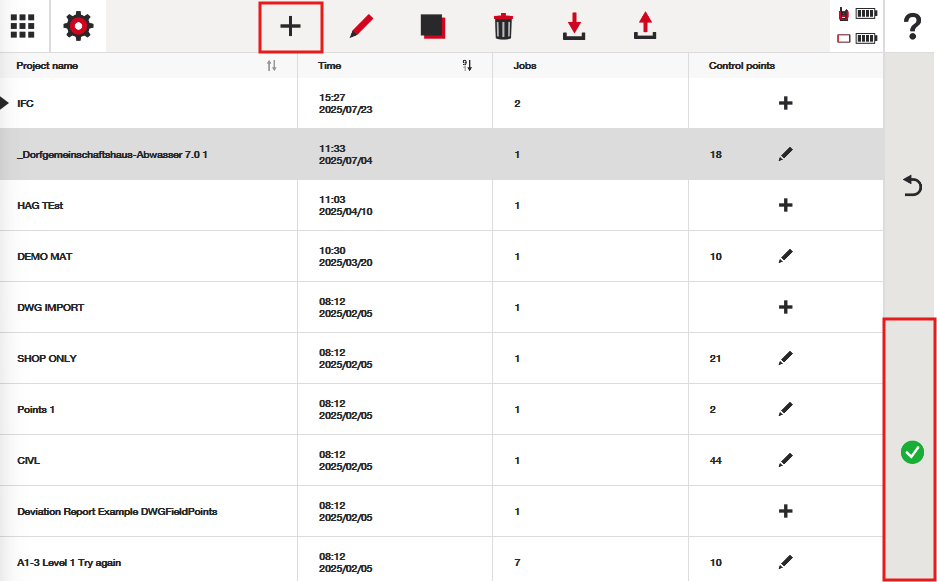

Kattintson a képernyő tetején található "plusz" ikonra új projekt létrehozásához, vagy nyisson meg egy projektet a zöld pipára kattintva, majd lépjen a "munkák" képernyőre, ahol importálhat egy rajzot:
2. lépés - Érintse meg az import gombot a megfelelő munkánál
Érintse meg a "+" ikont a rajz oszlopban új rajz hozzáadásához, vagy egy meglévő rajz bélyegképét egy már létező rajz cseréjéhez:
3. lépés - Rajz importálása
Jelölje meg a felugró ablakban, hogy rajz importálását kívánja:
4. lépés - Rajz és helyes mértékegységek kiválasztása

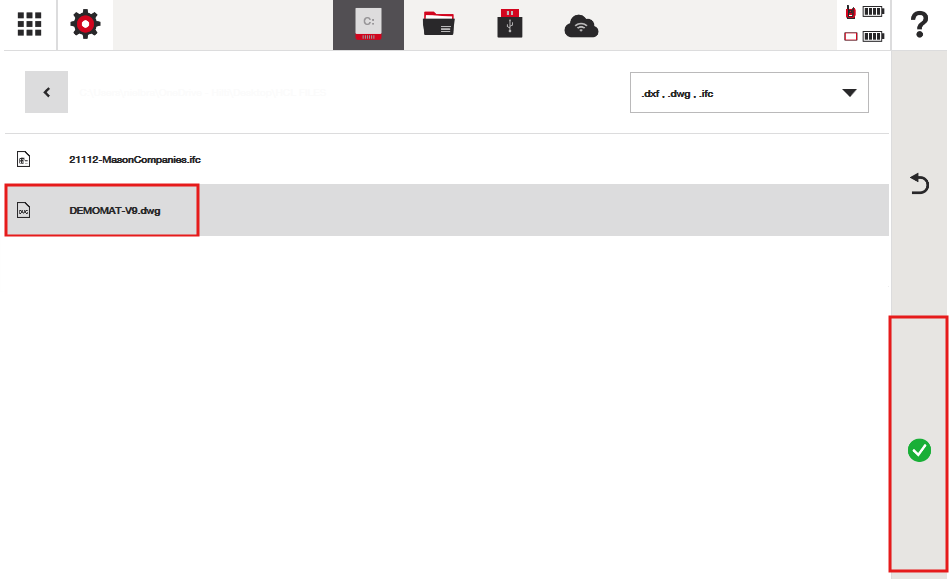

Keresse meg a rajzot a fájlútvonalban, majd nyomja meg a zöld pipát:
Válassza ki a helyes mértékegységet, majd nyomja meg a zöld pipát:
A "Mértékegységek" megértése:
A CAD vagy digitális rajzok vonalakból, ívekből, körökből stb. állnak. Természetesen mindegyik elemhez tartozik bizonyos hosszúság vagy geometriai információ. Például egy adott vonal lehet 10 "egység" hosszú, egy kör sugara 3 "egység" széles stb. A tervezők meghatározzák, hogy milyen "egységekben" dolgoznak a tervezőszoftver beállításaiban.
Néhány példa:
- Közműtervezésnél gyakran MÉTERT használnak (az USA-ban gyakran tizedes LÁBAT)
- Építészeti rajzoknál gyakran MILIMÉTERT használnak (az USA-ban gyakran HÜVELYKET)
Ha nem világos, milyen egységet használtak a rajzához, érdemes megkérdezni a tervrajzolót vagy a rajzokat szolgáltató felet. Ne feledje, hogy próbálkozással is ellenőrizheti az importált rajz mértékét a HCL CAD mérőalkalmazásaival, hogy megerősítse, a távolságok helyesen olvashatók-e. Ha a mérések nem megfelelő méretarányban vannak (túl nagy vagy túl kicsi értékeket mutatnak), egyszerűen importálja újra más egységgel.
Mindig jó gyakorlat együttműködni a tervezőcsapattal, hogy ellenőrizzék a rajzok helyes importálását.
5. lépés - Ellenőrizze az import helyességét
A HCL szoftver több eszközt kínál a rajz méretezésének ellenőrzésére:

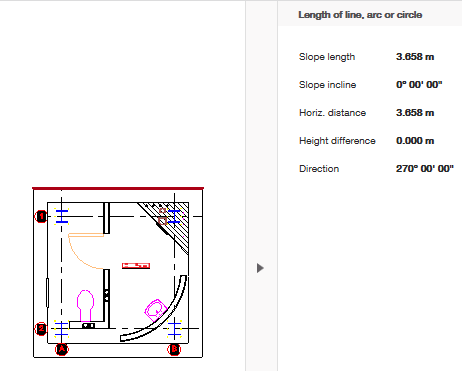

Ezekkel az eszközökkel információkat láthat a CAD-ről, hogy ellenőrizze, megfelelően olvasható-e a vonalrajz:
Ezenkívül ellenőrizheti, hogy a rajz beleesik-e az importált pontadatok helyeibe. Ha a pontok nem a megfelelő helyeken vannak, valószínűleg mértékegység probléma van – vagy a rajz, vagy a pontok esetében. Ezt ki kell vizsgálni:
Hibaelhárítás, ha nem jelenik meg rajz

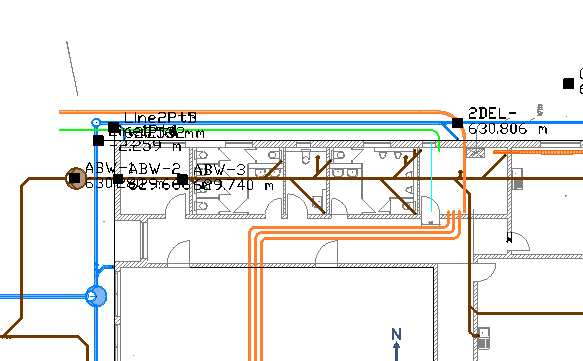

Előfordulhat, hogy egy rajz importálása után úgy tűnik, mintha egy üres képernyőt importált volna – a CAD fájl megnyitásakor semmi sem látszik. Ennek négy fő oka lehet, amelyeket érdemes megvizsgálni:
- A CAD fájl elemei nagyon távol vannak egymástól: Amikor egy CAD fájlt importálnak, az első megjelenítéskor az egész rajz kiterjedése szerint van nagyítva. Ha a CAD fájlban az objektumok nagyon messze vannak egymástól (ezrek méterben mérve), akkor teljes kicsinyítéskor szinte üresnek tűnik. Érdemes megkérni a tervrajzolót, hogy ellenőrizze, csak a releváns információk szerepelnek a fájlban.
- A CAD fájl nem tartalmazza a várt elemeket: Ez előfordulhat, ha a tervrajzoló azt feltételezte, hogy minden releváns objektum benne van a fájlban, de valójában nem jelennek meg. Gyakran ez külső hivatkozási probléma a CAD-ben, amikor a tervezőszoftver látszólag a fájl részeként kezeli az objektumokat, de azok csak ideiglenesen láthatók. Ismételten, a tervrajzoló megkeresése segíthet a hiba feltárásában.
- A CAD fájl (vagy pontfájl) hibás mértékegységgel lett importálva: Ha egy CAD rajzot olyan munkába importálnak, amelyben a pontok más mértékegységben vannak, előfordulhat, hogy a CAD olyan kicsi a pontokhoz képest, hogy szinte láthatatlan (vagy fordítva). Ez egyszerűen mértékegység probléma – vagy a pontok, vagy a CAD fájl importálása történt rossz egységgel. A mértékegységek ellenőrzése és a pontok helyes importálásának vizsgálata megoldhatja a méretezési és igazítási problémákat.
- A CAD fájl nem egyezik a pontfájl koordináta-rendszerével: Néha egy CAD fájlt olyan munkába importálnak, amely már tartalmaz pontokat. Ha ezek a pontok más koordináta-rendszerben vannak, mint a CAD, a pontok nagyon messze jelenhetnek meg a CAD-től, így a CAD nagyon kicsinek tűnik. Ha ez a probléma, akkor valószínűleg eltérő koordináta-rendszerek vannak a pontok és a CAD között. A probléma ismertetése a tervrajzolóval és a pontadatokért felelős féllel segíthet a hiba feltárásában.
Előfordulhat a következő hibaüzenet is, amely megakadályozhatja a rajz importálását: "Néhány magassági érték kívül esik a támogatott tartományon. A rajz nem importálható." Ha ez megjelenik a képernyőn, az azért van, mert a CAD elemek a CAD fájlban extrém magasságkülönbségekben vannak egymáshoz képest (túl nagy távolság egy építési projekthez). Ajánlott, hogy a tervezője vizsgálja meg az elemeket a rajzban, és távolítsa el vagy javítsa a szélsőséges magasságú objektumokat.
Projekt exportálása
1. lépés - Projekt megnyitása
Az importáláshoz hasonlóan meg kell nyitni a projektet az exportálás megkezdéséhez:

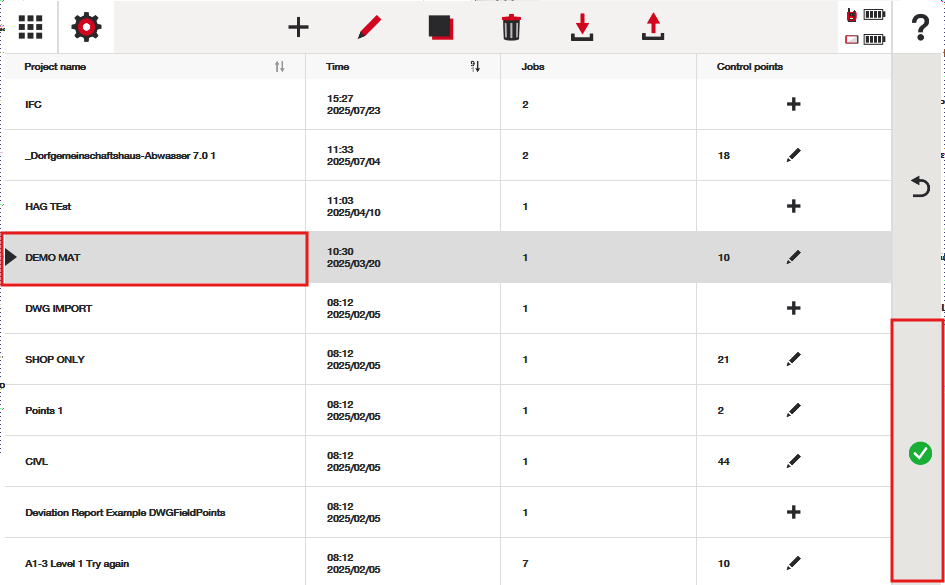

Keresse meg a projektet a listában, és nyomja meg a zöld pipát a "munkák" menü eléréséhez:
2. lépés - Érintse meg az export gombot a megfelelő munkánál

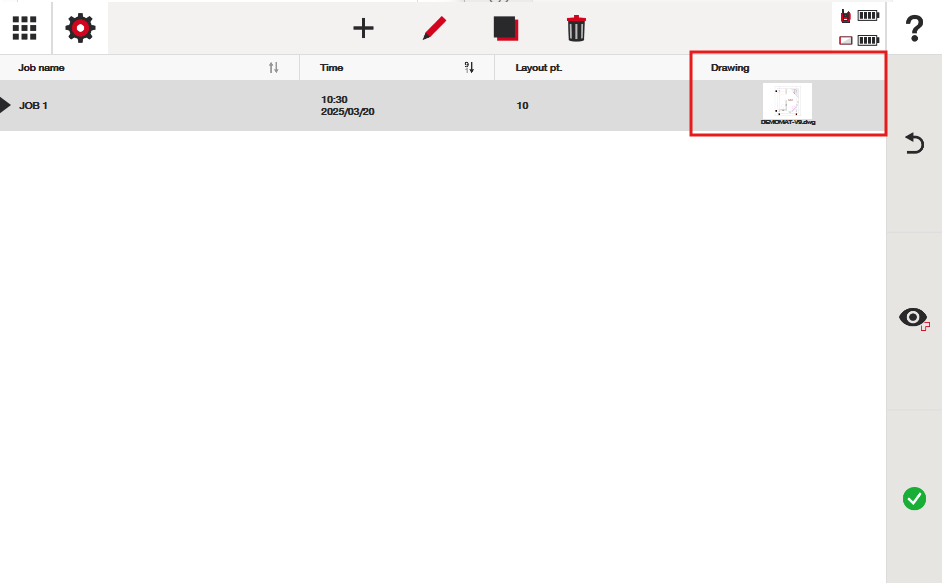

Kattintson az exportálni kívánt munka rajz bélyegképére, és nyomja meg a zöld pipát az exportálási opció eléréséhez:
Ezután kiválaszthatja a fájlútvonalat, ahová exportálni szeretné a rajzot.
Exportálási tippek:
Ne feledje, hogy a szoftver mindent exportál CAD elemekként, amelyeket a rajz "CAD nézetében" lát. Ha egy pont vagy vonal bármely rétegen létezik, az az adat exportálásra kerül. Ha a rétegek menüjében bizonyos rétegek be- vagy ki vannak kapcsolva, azok a rétegek is be- vagy kikapcsolva lesznek, amikor a CAD fájlt más CAD-alapú szoftverben megnyitják.

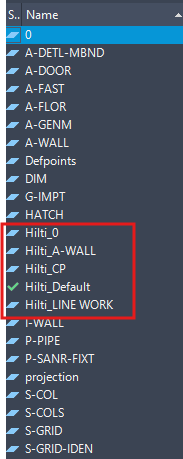

Ha bármilyen vonalrajzot vagy pontot hozzáadott a projekthez, azok a "Hilti" rétegeken lesznek elhelyezve, ahogy az alábbi AutoCAD képernyőkép is mutatja. Ez segít a tervrajzolóknak gyorsan azonosítani, mi lett hozzáadva a HCL szoftveren keresztül, és mi volt az eredeti CAD fájlban.
Ne feledje, hogy a HCL nem képes törölni vagy mozgatni az eredeti CAD fájl elemeit, csak a rétegek ki- és bekapcsolására van lehetőség. Ez biztosítja a tervrajzoló számára, hogy az eredeti digitális terv módosítása sem szándékosan, sem véletlenül nem történhet meg a szoftver használata során.
Tehát – ez azt jelenti, hogy bármilyen vonalrajz vagy pont (állomáspont, mért pont, kitűzött pont vagy elrendezési pont) a CAD fájl része lesz a saját Hilti rétegén, amikor exportálják.
Milyen mértékegységben exportálódik a CAD fájl?
Ne feledje, hogy a CAD fájlokhoz "egységek" tartoznak. Például, ha egy vonal a CAD-ben 3 egység hosszú, a szoftvernek meg kell határoznia, hogy ez 3 láb, méter, milliméter stb.

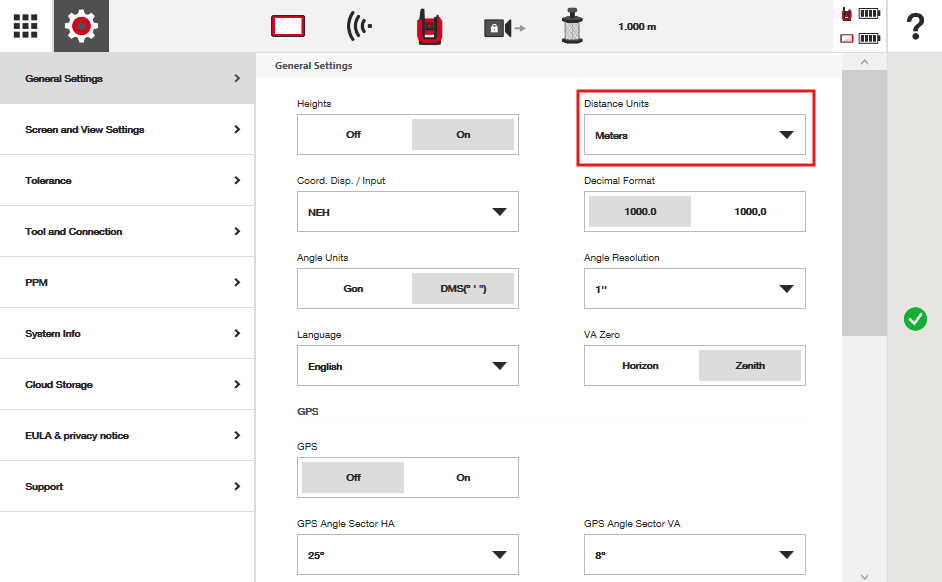

A HCL a CAD fájlt abban a mértékegységben exportálja, amely be van állítva a beállításokban. Az alábbi képernyőképen, mivel a távolság egységeim "méter"-re vannak állítva, a CAD fájl is méterben lesz exportálva. Ezt érdemes egyeztetni a tervrajzolóval, ha az exportált fájlt másokkal is meg kívánja osztani.
