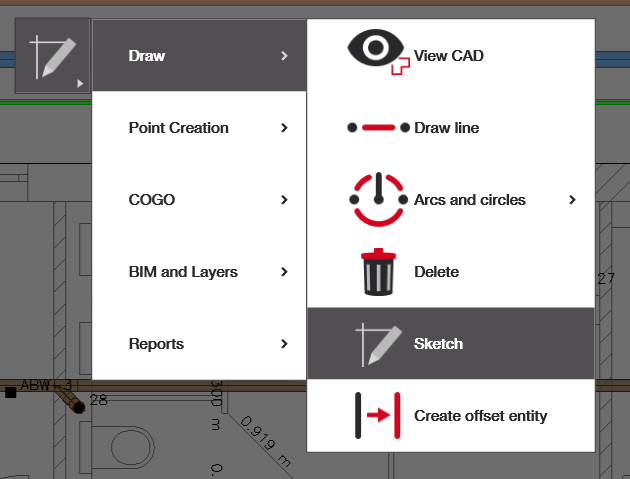

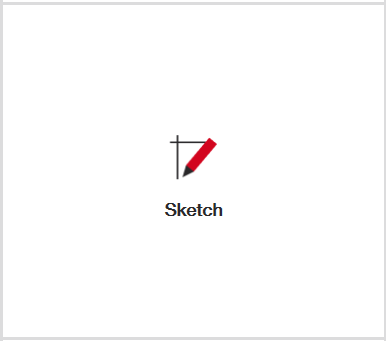

A "Sketch" alkalmazás lehetővé teszi, hogy rajzolj a CAD rajzodra, hogy frissíts vagy létrehozz bármilyen vonalrajzot, amire hivatkozásként szükséged lehet.
1. lépés: Válassz ki egy kezdőpontot

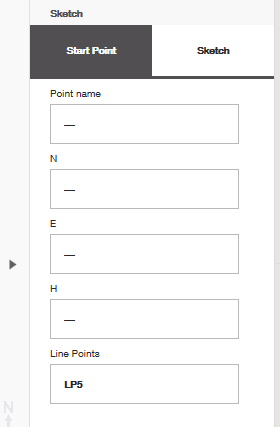

A "Sketch" megnyitásakor meg kell adnod a "kezdőpontot", ahonnan dolgozni szeretnél. Ne feledd, mindig szükséged lesz valamilyen pontra (akár elrendezési pont, mért pont vagy vezérlőpont), ahonnan elkezded a vázlatkészítést.
Nem feltétlenül szükséges CAD fájl a vázlatkészítés megkezdéséhez, de szükséged van egy pontra a munkádban, hogy elindulhass.

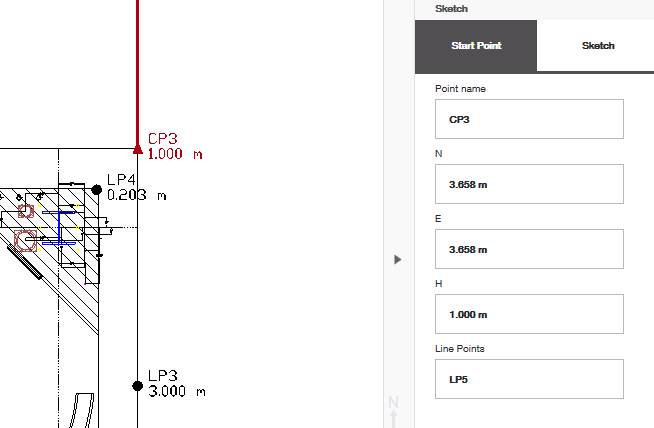

Miután kiválasztottad a pontot, ellenőrizd, hogy a kezdőpont neve és koordinátája helyes-e, valamint hogy a létrehozni kívánt "vonalpontok" az általad kívánt módon vannak-e megjelölve a vázlat során. Az alábbi példában a vonalpont neve "LP5", és ahogy sorban több vonalat rajzolok, a pont száma is növekedni fog, miközben az előtag változatlan marad.
2. lépés: Kezdj el vázlatot készíteni

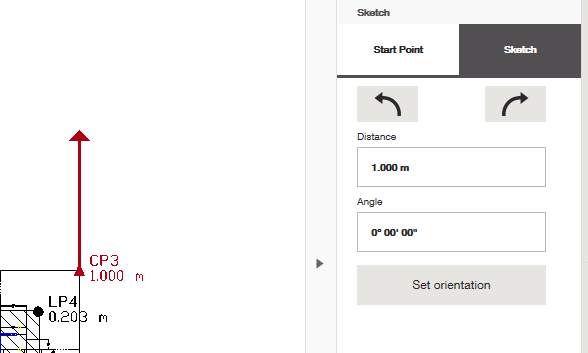

Navigálj a "Sketch" fülre, és kezdd el a vázlatkészítést.
A "Távolság" az a távolság, amennyit a következő vonal az induló ponttól szeretnél haladni, az "szög" pedig az a szög, amelyen el szeretnéd fordítani a vonalat attól a ponttól. Megjegyzés: 0° pontosan felfelé néz (terv észak).
A bal és jobb nyilakat is használhatod, hogy kényelmesen 45°-kal elforgasd a vonal irányát a jelenlegi tájoláshoz képest.
A "Tájolás beállítása" használható, ha a vonalat pontosan a CAD fájlban lévő meglévő vonal vagy a munkád két pontjának tájolásához szeretnéd igazítani.
3. lépés: Folytasd a vázlatot
Nyomd meg a zöld pipa jelet, amikor biztos vagy benne, hogy a vázolt vonalszakasz helyes. A befejezés után automatikusan felkérést kapsz, hogy egy új vonalat vázolj az előző végpontjától.
Ha egy másik kezdőpontból szeretnél vonalat vázolni, egyszerűen menj vissza, és válassz új kezdőpontot.
