Vonal és eltolás alkalmazás - Használati útmutató

A vonal és eltolás alkalmazás nagyszerű módja annak, hogy gyorsan ellenőrizze pontok távolságát egy adott vonaltól. Például ellenőrizheti rögzítőpontok tervezését egy adott hálózati vonaltól, vagy ellenőrizheti bizonyos objektumok mért helyét egy faltól.

Vonal és eltolás bemutató

Hogyan mérjük meg a távolságot pontok között?

1. Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.

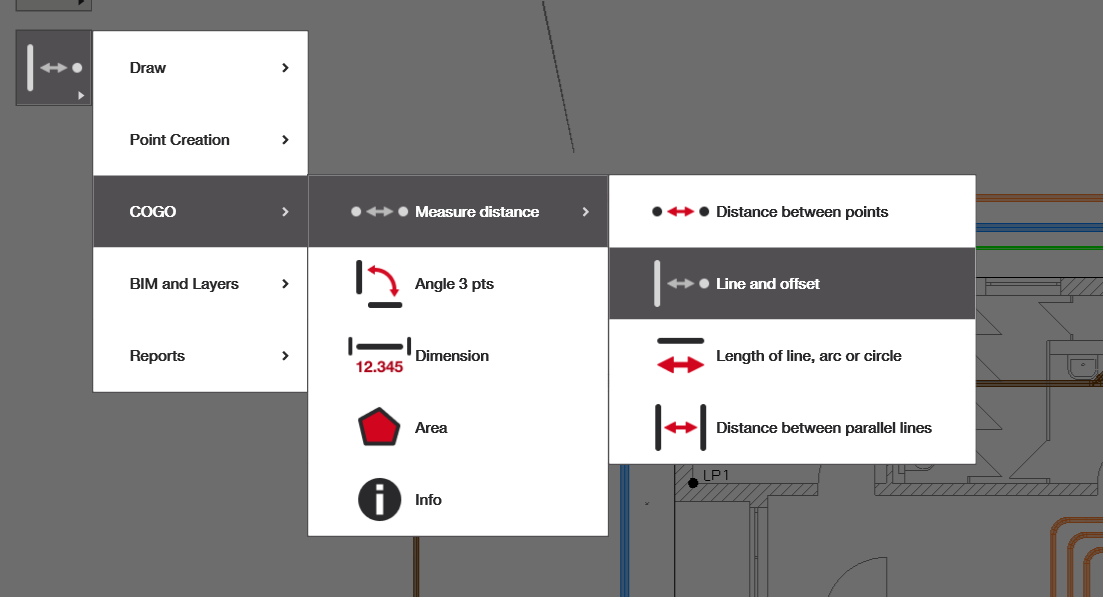

2. Nyissa meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
   1. Ha nincs „Vonal és eltolás” a kezdőképernyőn, válassza az útmutató hozzáadása lehetőséget, majd adja hozzá az alábbi alkalmazást.
3. Válasszon ki egy vonalat vagy ívet, majd egy pontot: Kövesse az utasításokat a kimenet megjelenítéséhez.

A kiválasztott vonal vagy ív pirosra vált, majd kiválaszthatja a pontot. Ez a pont szintén pirosra vált, majd a kimenet megjelenik a képernyő jobb felső sarkában.

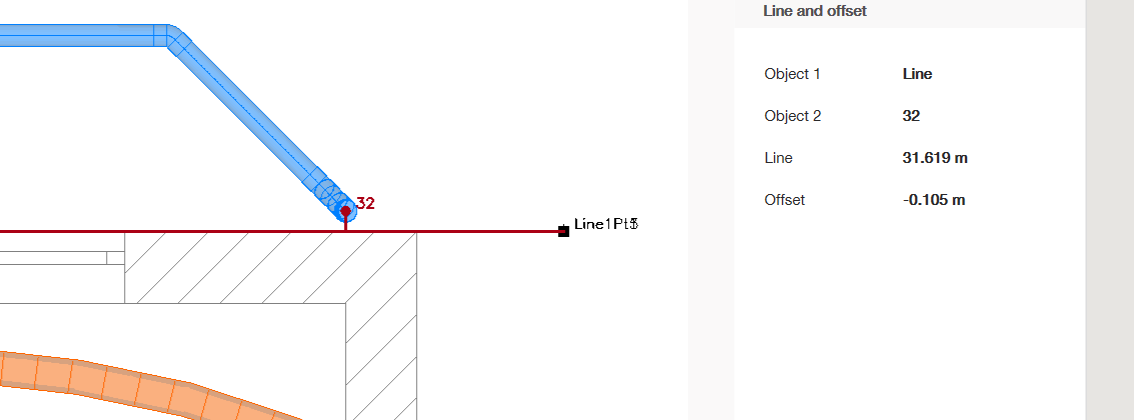

A kimenet értelmezése

A kiválasztott vonal vagy ív „1. objektum” néven jelenik meg, míg a pont „2. objektum” néven. A „Vonal” mérés a vonal kezdőpontjától a kiválasztott pontig mért távolság. Az „eltolás” a referencia vonal legközelebbi pontjától a mért pontig mért távolság.
