Dimenzió alkalmazás - Hogyan kell

Szüksége van arra, hogy a vonal hosszát hozzáadja a tervéhez? Szeretné, ha a különböző vonalak méretei megjelennének a fájlban anélkül, hogy újra kellene mérni? Ez a cikk arról szól, hogyan lehet méretvonalakat és címkéket hozzáadni a fájlhoz.

Hogyan adhatunk hozzá méretcímkéket a fájlhoz?

1. Nyissa meg a projektet: Kezdje azzal, hogy megnyit bármely projektet a táblagépén.

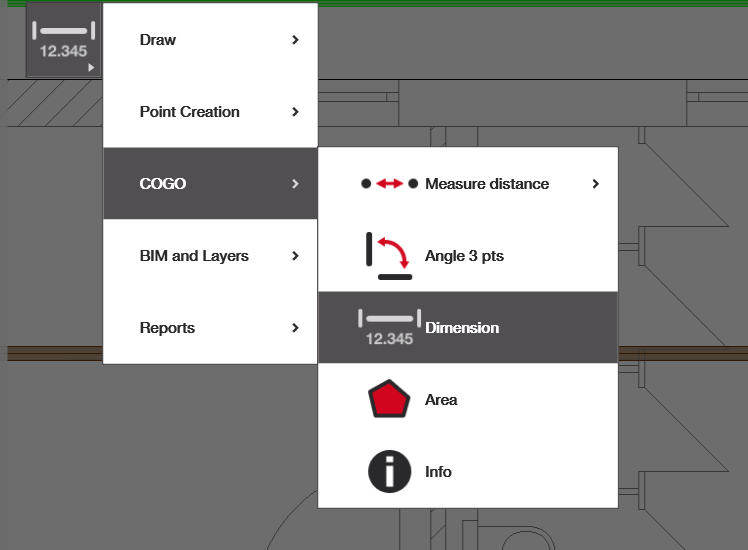

2. Nyissa meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
   1. Ha a 'Dimensions Application' nincs a kezdőképernyőn, válassza az útmutató hozzáadása lehetőséget, és adja hozzá az alábbi alkalmazást.
3. Válassza ki a vonalakat és adjon hozzá címkét: Kövesse az utasításokat, hogy megkapja a méréseit.

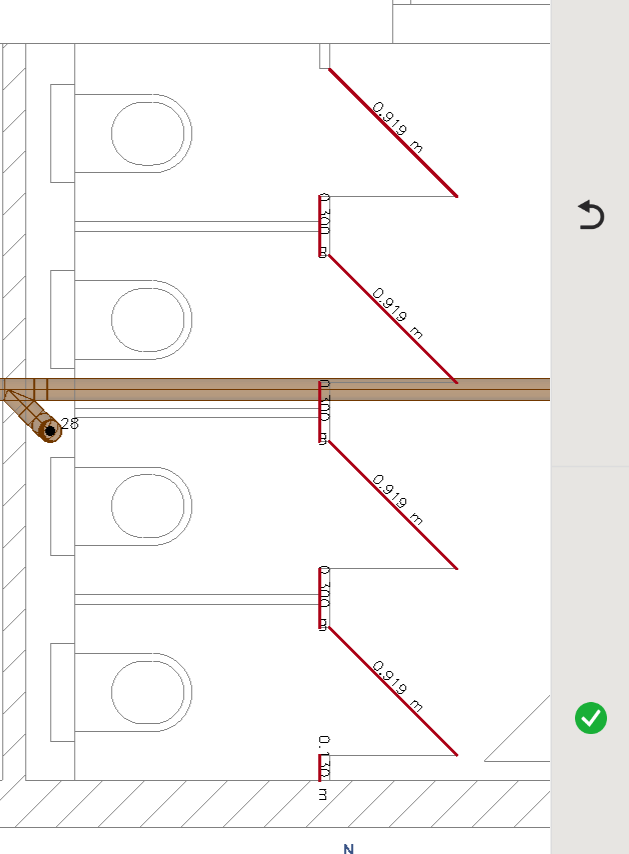

Válassza ki a mérni és címkézni kívánt vonalakat. Ezeknek pirosra kell váltaniuk. Egy vonal kijelölésének megszüntetéséhez kattintson rá újra; vissza kell térnie az eredeti színéhez. Miután kiválasztotta az összes vonalat, amelyhez méretcímkéket szeretne hozzáadni, kattintson a jobb oldalon található zöld pipára. A méretcímkék a kiválasztott vonalak felett vagy jobb oldalán jelennek meg.

Megjegyzés: Ezek a méretcímkék csak ideiglenes vizuális elemek. Nem kerülnek mentésre a CAD fájlba. Ez azt jelenti, hogy ha a CAD fájlt exportálja a táblagépről, a méret szöveg nem kerül exportálásra a fájl részeként. Hasonlóképpen, ha vált projektet vagy munkát, vagy bezárja a HCL alkalmazást, a méretek többé nem jelennek meg, amikor a projektet újra megnyitják.
