Eltolás Entitás Létrehozó Alkalmazás - Használati útmutató

Az Eltolás Entitás Létrehozó Alkalmazás lehetővé teszi, hogy gyorsan hozz létre eltolásokat vonalak, körök és ívek esetében. Ez hasznos például a külső falból belső falhatárok létrehozásához vagy gipszkarton sínvonalak jelöléséhez. Ez segít megőrizni a méretbeli következetességet vonalakkal dolgozva.

Eltolás Entitás Létrehozó Bemutató

Hogyan Használd az Eltolás Entitást

1. Nyisd meg a projektedet: Kezdd azzal, hogy megnyitsz bármilyen projektet a táblagépen.

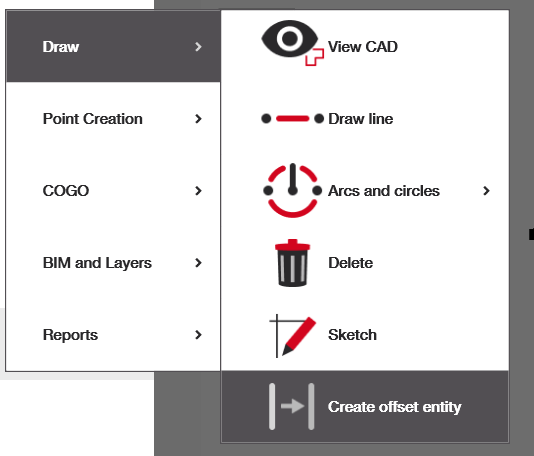

2. Nyisd meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
   • Ha a 'Create Offset Entity' nincs a kezdőképernyődön, választhatod a gyorselérés hozzáadása opciót, és hozzáadhatod az alábbi alkalmazást, vagy navigálhatsz hozzá a navigációs menüből.
3. Válassz ki egy objektumot: Válaszd ki a vonalakat, íveket vagy köröket, amelyekkel dolgozni szeretnél, és megjelenik a munkamenü, ahol meghatározhatod az eltolást.

Objektum Létrehozása

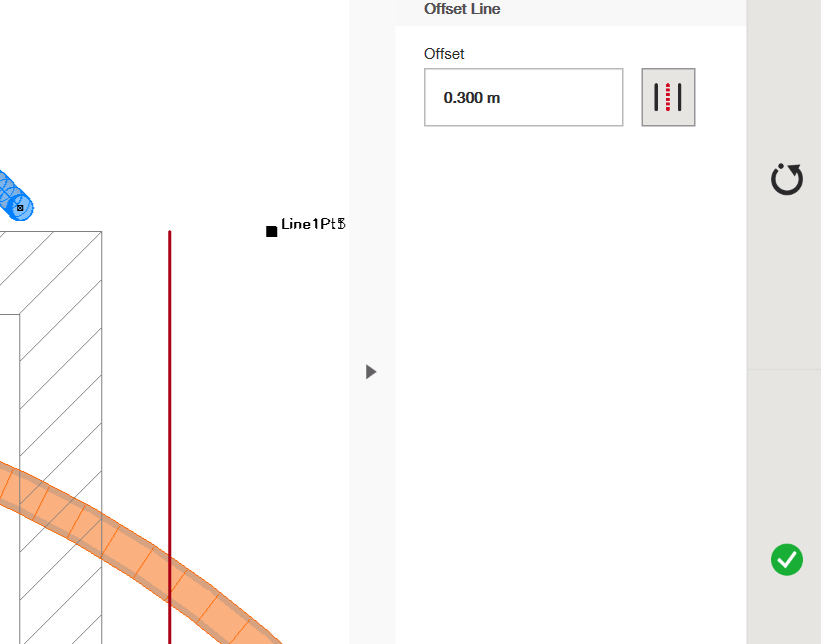

Válaszd ki azt az objektumot, amelyből eltolásos másolatot szeretnél létrehozni. Egy piros másolat kell, hogy megjelenjen valahol jobb oldalon. A jobb felső sarokban megtalálhatod és módosíthatod az eltolás távolságát. Az alábbi példában ez 0,3 m. Ez azt jelenti, hogy az új vonal 0,3 méterrel jobbra lesz az eredeti vonaltól. Ha balra szeretnél eltolást létrehozni, egyszerűen kattints az eredeti vonalra még egyszer, és a piros vonal az általad választott eltolási távolságra balra fog elmozdulni az eredeti vonaltól. Ha harmadszor kattintasz a vonalra, az eltolásos vonal eltűnik.

Megjegyzés – ha hasznos, negatív értéket is adhatsz meg az eltoláshoz, hogy az eltolás azonnal az objektum bal oldalán kezdődjön, ha szükséges.

Ha több eltolásos objektumot szeretnél létrehozni ugyanazzal az eltolási paraméterrel, egyszerűen kattints rájuk, és az új objektumok piros színnel jelennek meg. Miután létrehoztad az összes szükséges objektumot, kattints a jobb oldalon lévő zöld pipára. Ezek az objektumok szürkére váltanak, és hozzáadódnak a fájlodhoz.

Objektum létrehozása két vonal között

Van egy olyan funkció is, amellyel egy vonalat hozhatsz létre két párhuzamos vonal közepén. Először válaszd ki a párhuzamos vonal opciót az eltolási távolság jobb oldalán. Az "Eltolás" mező ilyenkor le lesz tiltva. Ezután válaszd ki az első vonalat, amely kiválasztáskor pirosra vált. Majd válaszd ki a második vonalat. Egy pontozott piros vonal jelenik meg a kettő közepén. Kattints a jobb oldalon a zöld pipára, és ez az új vonal hozzáadódik a rajzodhoz.

Megjegyzés: ezeknek a vonalaknak párhuzamosnak kell lenniük a CAD fájlban, hogy ez az opció használható legyen.
