Pont létrehozó alkalmazás - Használati útmutató

Ha elrendezési vagy ellenőrző pontokat szeretne létrehozni a fájljában, használhatja ezt az alkalmazást.

Megjegyzés: Az HCL "layout" alkalmazása szintén lehetővé teszi pontok elrendezését CAD elemek alapján (ezeket "ideiglenes" pontoknak hívják). Kérjük, tekintse meg ezt a cikket a pontok elrendezésének további megismeréséhez, referencia céljából.

Hogyan hozzunk létre vagy adjunk hozzá pontokat a fájlhoz?

1. Projekt megnyitása: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.
2. Alkalmazás megnyitása: A kezdőképernyőről vagy a CAD nézet oldalsó menüjéből.
   • Ha nincs meg a 'Kör ponttal és sugárral' alkalmazás a kezdőképernyőn, válassza az útmutató hozzáadása lehetőséget, és adja hozzá az alábbi alkalmazást.

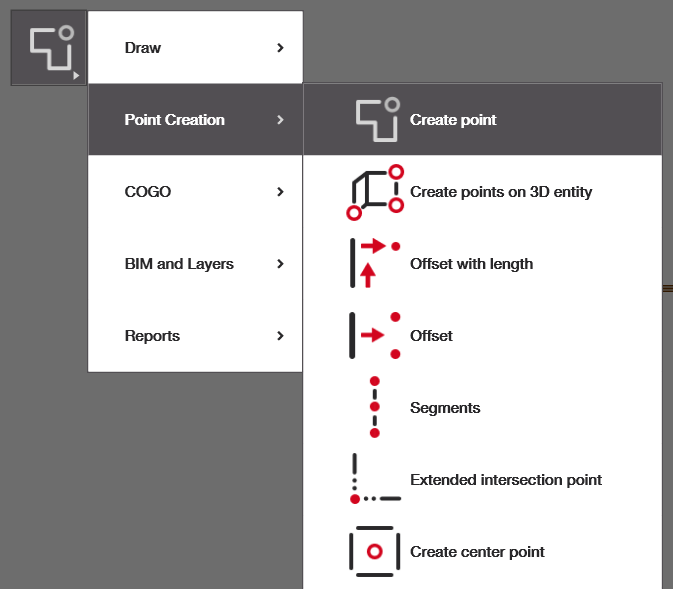

   • Az alkalmazás megnyitásához az oldalsó menüből kövesse az alábbi utat: Rajz > Pont létrehozás > Pont létrehozása
3. Pont típus és objektum kiválasztása és pont létrehozása: válassza ki, hogy hol szeretné elhelyezni a pontot, mihez képest és milyen típusú pont legyen.

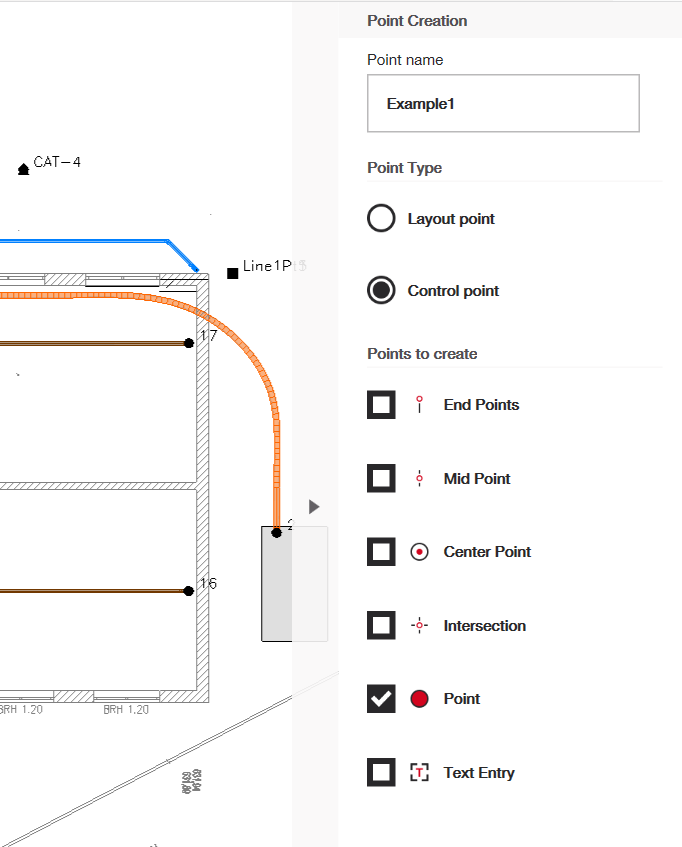

Miután megnyitotta az alkalmazást, lépjen a képernyő jobb oldalán található pont létrehozás menübe, és kezdje a pont nevének beírásával. Ezután válassza ki a kívánt pont típust: "ellenőrző pont" vagy "elrendezési pont". Az ellenőrző pontok fix helyszínek egy munkaterületen, amelyeket általában egy felmérő állít be, és amelyek segítségével beállíthatja az eszközét, biztosítva a pontos méréseket. Ezzel szemben a elrendezési pontok specifikus helyek, amelyeket meg szeretne jelölni vagy építeni, importálva vagy létrehozva a projektjében, és amelyek irányt adnak, hogy hol kell dolgokat telepíteni vagy építeni.

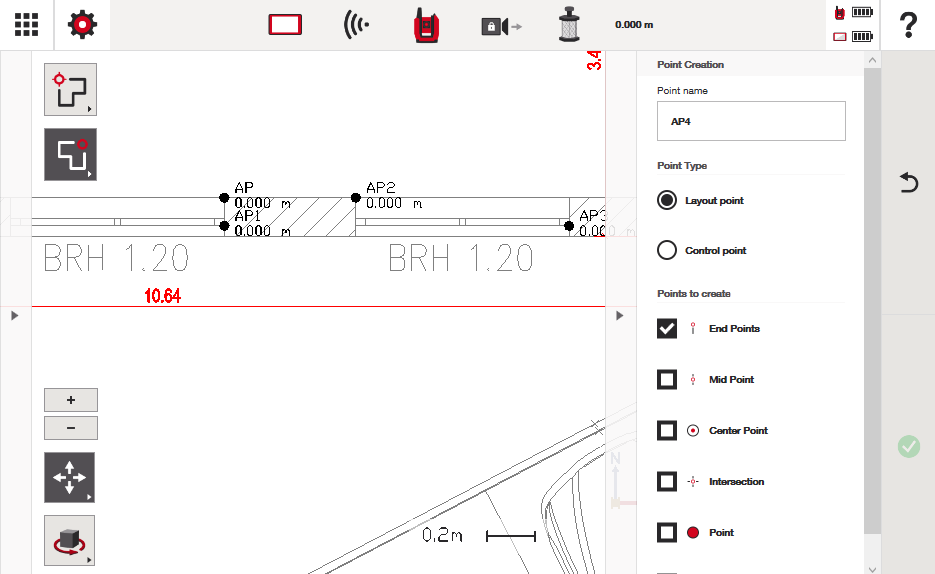

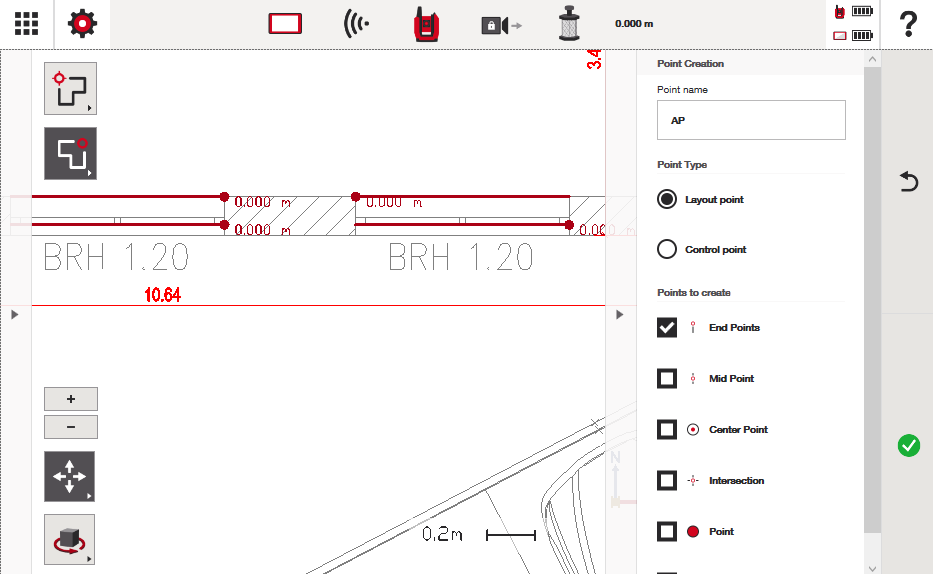

Ahogy a képernyőn mozog, hozzon létre annyi pontot, amennyit szeretne, majd nyomja meg a zöld pipát a megerősítéshez. Megjegyzés: amikor egyszerre több pontot hoz létre, a szoftver megtartja a "pont név" előtagját az összes pontnál, és csak egy numerikus sorrendet ad hozzá a végződésükhöz.
