Középpont létrehozása alkalmazás - Használati útmutató

A Középpont létrehozása alkalmazás lehetővé teszi, hogy pontokat hozzon létre három összekapcsolódó vonal alapján. Ez egy hasznos pontkészítési módszer, amely középpont létrehozására szolgál vonalreferenciák alapján.

Hogyan hozzunk létre középpontot

1. Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.
2. Nyissa meg az alkalmazást: Akár a kezdőképernyőről, akár a CAD nézet oldalsó menüjéből.
   • Ha a 'Középpont létrehozása alkalmazás' nem szerepel a kezdőképernyőn, választhatja a gyorsgomb hozzáadása lehetőséget, és hozzáadhatja az alábbi alkalmazást, vagy a navigációs menüből is elérheti.

3. Válassza ki a három vonalat és hozza létre a pontot: Válasszon ki három összekapcsolódó vonalat, majd hozza létre a pontot.







Válasszon ki három egymásra merőleges vonalat, amelyek kapcsolódnak egymáshoz (ideálisan három olyan vonalat, amelyek ugyanannak a téglalapnak vagy négyzetnek a részei). Ezeknek pirosra kell váltaniuk a kiválasztáskor. Három vonal kiválasztása után egy piros pont jelenik meg a középpontban.

Néhány dolog, amire figyelni kell:

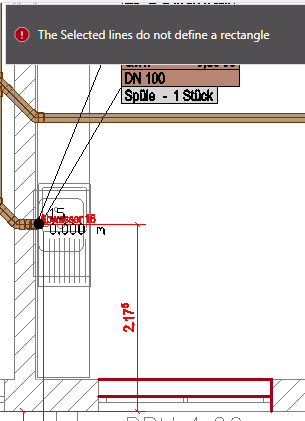

Ha a "A kiválasztott vonalak nem határoznak meg téglalapot" üzenetet kapja, győződjön meg róla, hogy három téglalapot alkotó vonalat választott ki – a használt vonalaknak képesnek kell lenniük téglalapot vagy négyzetet alkotni.

Ezen felül ez az alkalmazás csak akkor működik, ha olyan objektumokat választ ki, amelyek a CAD-ben "vonalak" kategóriába tartoznak. Ha olyan objektum középpontját próbálja megtalálni, amely a CAD-ben nem "vonal" (például 3D objektum vagy díszítő elem), az alkalmazás nem fog működni.

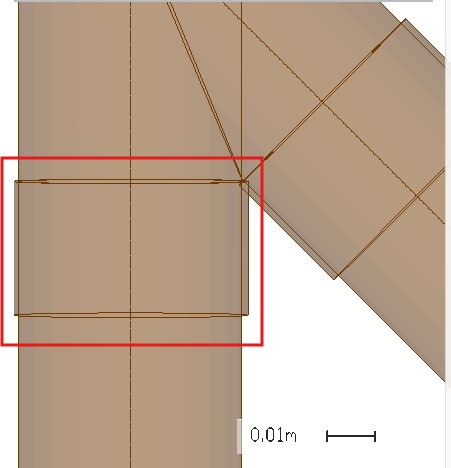

Például nem tudom kiválasztani ezt a 2D csővezeték képet, még ha úgy is tűnik, hogy négyzetet alkot, mert az objektum határai technikailag nem "vonalak".

Pont meghatározása

Miután a pont megjelenik a három vonal közepén, a képernyő jobb oldalán található menü segítségével szerkesztheti a nevét. Itt azt is meghatározhatja, hogy a pont típusa elrendezési vagy vezérlőpont legyen. Ha végzett, válassza a képernyő jobb oldalán található zöld pipát, és a pont hozzáadódik a rajzához.
