Eltolási pont alkalmazás - Használati útmutató

Az Eltolási pont alkalmazás lehetővé teszi pontok létrehozását bármely vonal vagy ív alapján. Miután megnyitotta az alkalmazást, egyszerűen érintse meg azt a vonalat vagy ívet, amelyről eltolási pontokat szeretne létrehozni, majd adja meg az eltolási távolságot. Végül adja meg a szegmensek közötti távolságot minden létrehozott eltolási pont között.

Eltolási pont bemutató

Hogyan hozzunk létre eltolási pontot

1. Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.

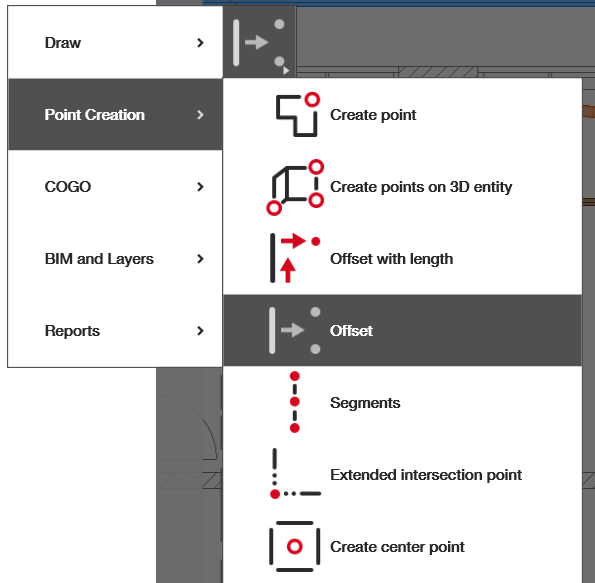

2. Nyissa meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
   • Ha nincs meg az 'Eltolás' alkalmazás a kezdőképernyőn, választhatja az „ikon hozzáadása” lehetőséget, és hozzáadhatja a lent látható alkalmazást, vagy navigálhat hozzá a navigációs menüből.
3. Válassza ki a vonalakat vagy íveket és hozzon létre pontot: Válassza ki a referencia vonalat, majd hozza létre a pontokat.

Pont létrehozása

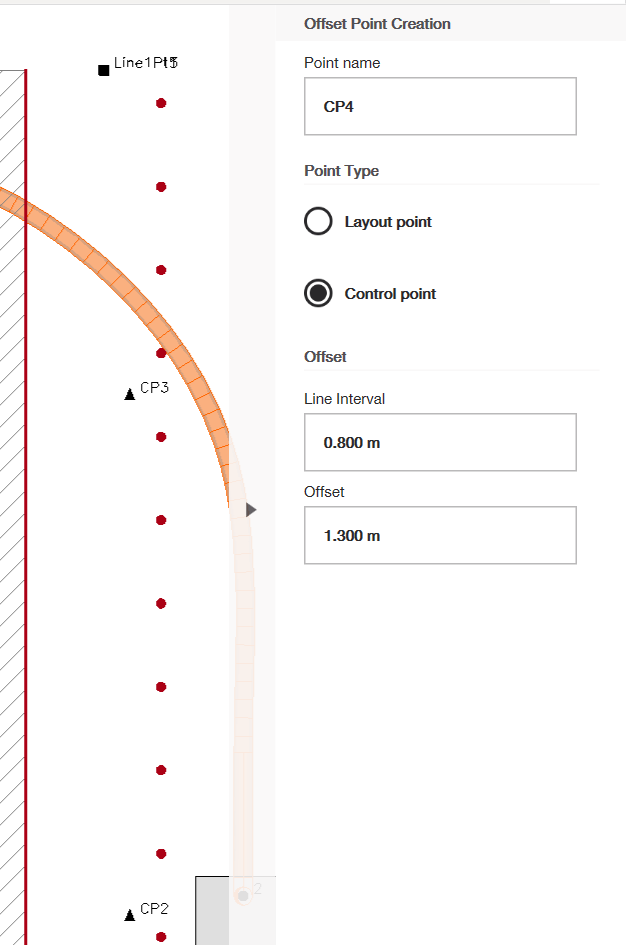

Válassza ki azt a vonalat, amelyet referencia vonalként szeretne használni. Miután kiválasztotta, pirosra vált, és piros pontok jelennek meg a kiválasztott vonal jobb oldalán. Most megváltoztathatja a pont nevét és típusát (a pontok általános kezeléséről lásd ezt a cikket). Ezután nézze meg a jobb oldali menüt, szerkessze a pont név alatti szövegdobozt, és válassza ki a kívánt ponttípust (elrendezési vagy vezérlőpont). Ezután szerkesztheti a vonal intervallumát, hogy megváltoztassa a pontok közötti távolságot.

Végül szerkessze az eltolási értéket, hogy megváltoztassa a pontok távolságát a referencia vonaltól. Dupla kattintással a vonalon megváltoztathatja a pontok eltolását balról jobbra. Győződjön meg róla, hogy a zöld pipára kattint, amikor végzett, hogy hozzáadja a pontokat a rajzához.

Megjegyzés – negatív értékeket is megadhat az intervallumokhoz és az eltolásokhoz.
