Eltolás hosszúsággal alkalmazás - Hogyan

Az Eltolás hosszúsággal alkalmazás lehetővé teszi, hogy pontot hozzon létre bármely vonal vagy ív alapján, és bármely pontját ezen vonalnak referenciapontként használva. Hasznos pontképzési módszer, amellyel szerkesztheti a pont távolságát a választott vonaltól, a választott vonal referenciapontját és a távolságot

Hogyan hozzunk létre pontot eltolással hosszúsággal

1. Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.

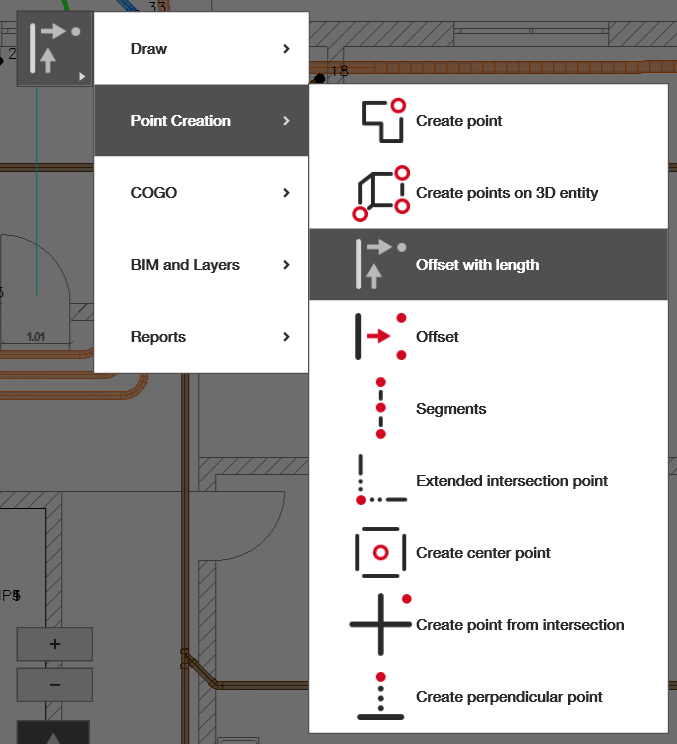

2. Nyissa meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.

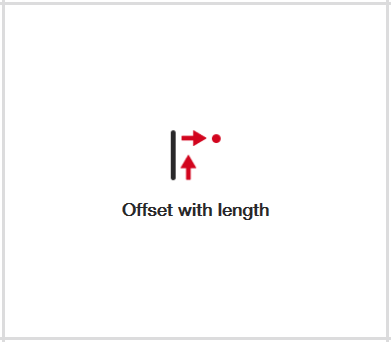

   • Ha nincs az 'Eltolás hosszúsággal alkalmazás' a kezdőképernyőn, kiválaszthatja a gyorselérés hozzáadása lehetőséget, és hozzáadhatja az alábbi alkalmazást, vagy navigálhat hozzá a navigációs menüből.
3. Válassza ki a vonalakat és hozza létre a pontot: Válassza ki a referencia vonalát, és hozza létre a pontokat.

Pont létrehozása

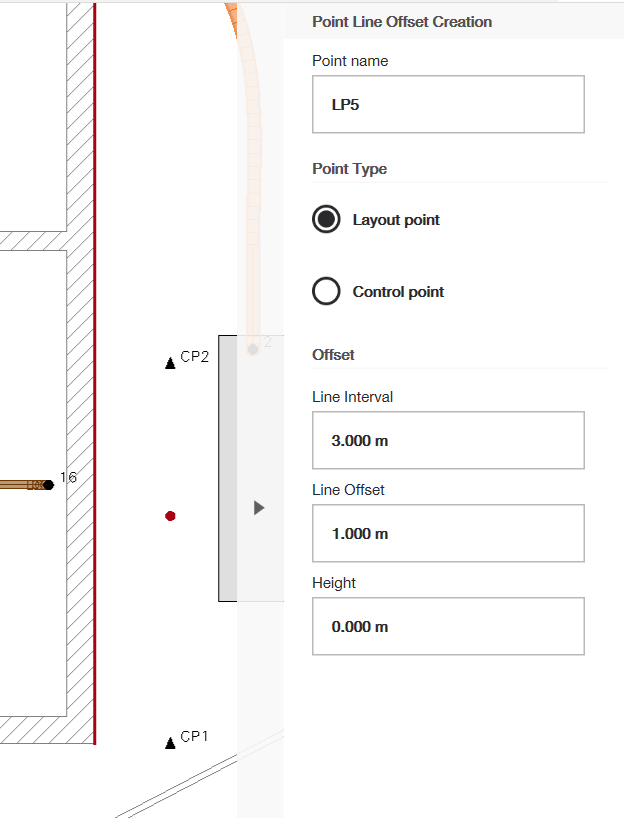

Válassza ki azt a vonalat, amelyet referencia vonalként szeretne használni. A kiválasztás után a vonal pirosra változik, és egy piros pont jelenik meg a vonal alján. A képernyő jobb oldalán látható a pont-vonal eltolás létrehozási menü, ahol megváltoztathatja a pont nevét, szerkesztheti a pont típusát: elrendezési vagy vezérlőpont (lásd ezt a cikket, hogy megértse, hogyan dolgozhat különböző pontbeállításokkal).

Ezután megváltoztathatja a pont helyzetét a vonalhoz képest az alábbiak szerkesztésével:

• Vonal intervallum: milyen távol legyen a pont a vonal kezdőpontjától az eltolás?
• Vonal eltolás: milyen távol legyen a pont magától a vonaltól (a vonal bal vagy jobb oldalán)?
• Magasság: ha magasságelőtolást is szeretne alkalmazni, itt megteheti.

Megjegyzés – ezek az értékek hagyhatók „0”-nak, és szükség szerint negatívak is lehetnek.

Dupla kattintással a vonalon automatikusan megfordíthatja az összes eltolási értéket. Ügyeljen arra, hogy a zöld pipára kattintson, amikor végzett, hogy hozzáadja a pontokat a rajzához.
