Hosszabbított Metszéspont Alkalmazás - Használati útmutató

A Hosszabbított Metszéspont Alkalmazás lehetővé teszi, hogy pontokat hozzon létre két vonal várható metszéspontja alapján, még akkor is, ha azok nincsenek összekötve. Ez egy hasznos pontkészítési módszer, amely lehetővé teszi, hogy pontot hozzon létre két vonal metszéspontjánál (vagy várható/hosszabbított metszéspontjánál).

Pont létrehozása hosszabbított metszéspont alapján

1. Projekt megnyitása: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.

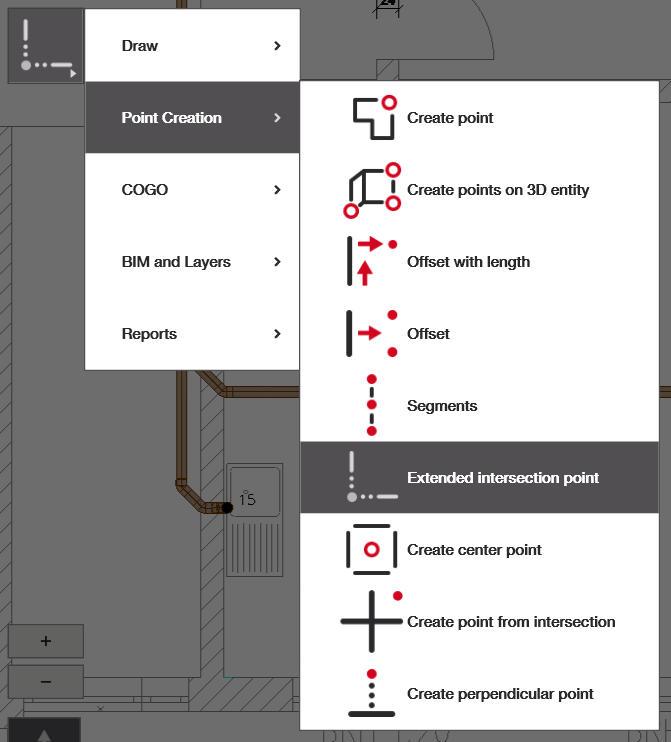

2. Alkalmazás megnyitása: A kezdőképernyőről vagy a CAD nézet oldalsó menüjéből.

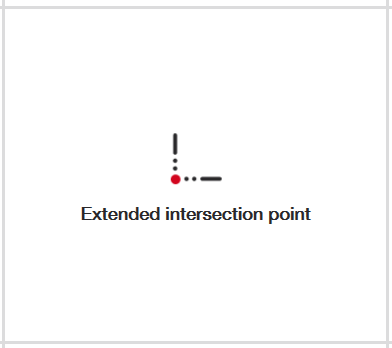

   • Ha a 'Hosszabbított Metszéspont Alkalmazás' nem szerepel a kezdőképernyőn, választhatja a gyors hozzáférés hozzáadása lehetőséget, és hozzáadhatja az alábbi alkalmazást, vagy navigálhat a navigációs menüből.
3. Vonalak kiválasztása és pont létrehozása: Válassza ki a két referencia vonalat, majd hozza létre a pontot

Pont létrehozása

Válassza ki a két referencia vonalat, amelyeket a metszéspont létrehozásához szeretne használni. Ha hosszabbított, ezeknek a vonalaknak metszeniük kell; ha nem, egy üzenet jelenik meg a következő szöveggel: "Érvénytelen vonalak". Miután kiválasztotta a két elfogadható vonalat, azok pirosra váltanak, és egy piros pont jelenik meg a metszéspontnál vagy a hosszabbított metszéspontnál.

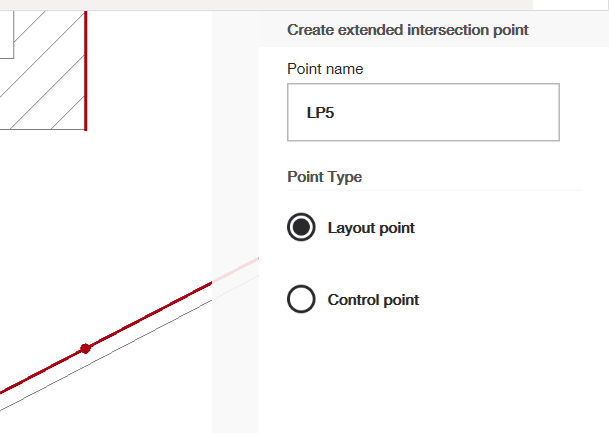

A jobb oldali menüben megváltoztathatja a pont nevét és típusát: elrendezési vagy vezérlőpont (lásd ezt a cikket, hogy megtanulja és szerkessze a pontlistáját az HCL-ben).  Újra rákattinthat a piros vonalakra, hogy kijelölésüket megszüntesse. Győződjön meg róla, hogy a zöld pipa ikonra kattint, amikor végzett, hogy hozzáadja a pontokat a rajzához.
