Szegmentumok alkalmazás - Használati útmutató

A Szegmentumok alkalmazás lehetővé teszi, hogy bármely vonalon vagy íven megadott szegmentumhosszaknál pontokat hozz létre. Ez egy hasznos pontkészítési módszer, amely lehetővé teszi, hogy egy vonalat szegmentálj, és egy adott számú, egyenletesen elosztott pontot hozz létre ugyanazon a vonalon.

Hogyan hozz létre pontokat szegmentumokkal

1. Nyisd meg a projektedet: Kezdd azzal, hogy megnyitsz bármilyen projektet a táblagépen.

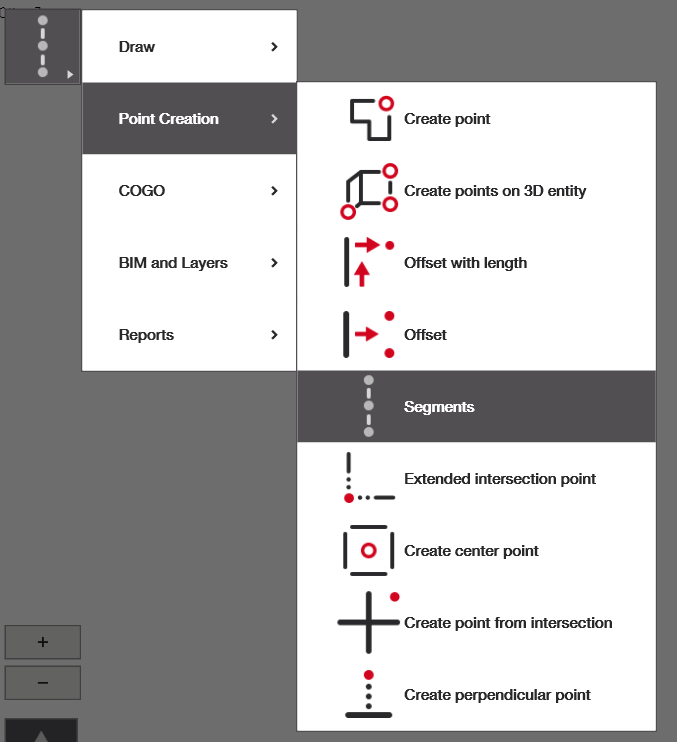

2. Nyisd meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
   • Ha nincs meg a 'Szegmentumok alkalmazás' a kezdőképernyőn, választhatod a gyorselérés hozzáadását, és hozzáadhatod az alábbi alkalmazást, vagy a navigációs menüből is elérheted.
3. Válaszd ki a vonalakat és hozz létre pontot: Válaszd ki a referencia vonaladat, és hozd létre a pontokat.

Pontkészítés

Válaszd ki azt a vonalat, amelyet referencia vonalként szeretnél használni. Ha kiválasztottad, pirosra vált, és piros pontok jelennek meg a hosszán. A jobb oldali menüben megváltoztathatod a pont nevét és típusát: kiosztási vagy ellenőrző pont (lásd ezt a cikket a ponttípusokról és egyéb pontokkal kapcsolatos segítségért).

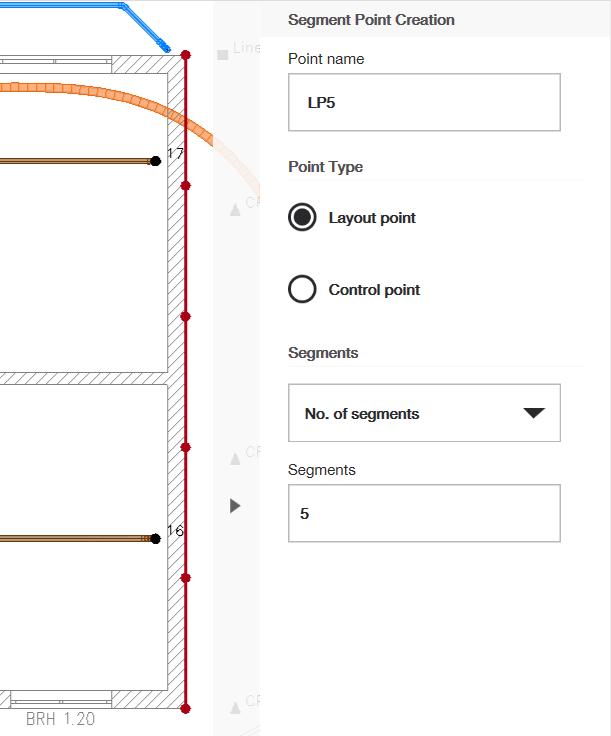

Ezután kiválaszthatod, hogy hány szegmentumot szeretnél a vonalon, és pontok jelennek meg, amelyek egyenlő szegmentumokat hoznak létre.

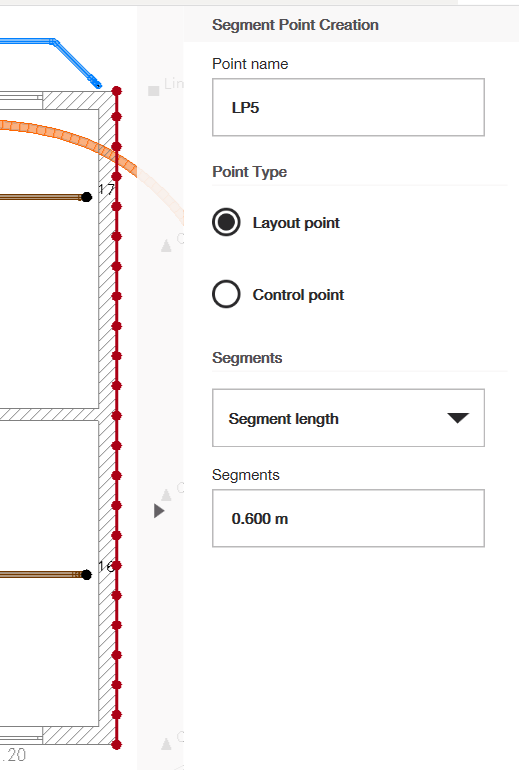

Alternatívaként kiválaszthatod a szegmentum hosszát is, és a pontok a kiválasztott hossz szerint jelennek meg. Ügyelj arra, hogy a zöld pipára kattints, amikor végzel, hogy a pontokat hozzáadd a rajzodhoz.
