A Model Slicer alkalmazás lehetővé teszi 2D és 3D CAD rajzok szeletelését, így szelvény nézetek készíthetők a modellről.
Hogyan használjuk a Model Slicer alkalmazást
- Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.
- Nyissa meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
- Ha nincs a 'Model Slicer' alkalmazás a kezdőképernyőn, válassza az útmutató hozzáadása lehetőséget, és adja hozzá az alábbi alkalmazást.
- Válassza ki az irányt: A képernyő jobb alsó sarkában válassza ki azt az irányt, amelyben a szeletelőt szeretné működtetni.
- Alkalmazza a szeletelőt: Használja a képernyő jobb oldalán található szeletelőt, hogy kiválassza a szükséges CAD rajz szelvényt.
- Az aktív szeletelési irány a rajzon szürke négyzetekkel jelenik meg, amelyek lefedik a CAD modell méreteit.
- Lehetséges több irány kombinálása is, így a szeletelő egyszerre több tengely mentén is működhet.

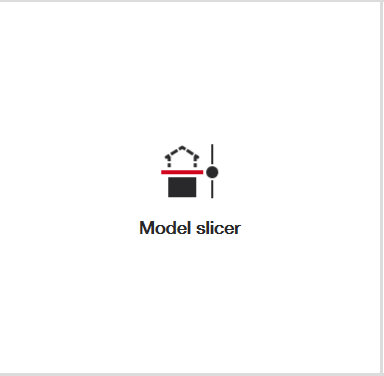

'Model Slicer' alkalmazás gyorsikon:
A Model Slicer alkalmazás kiválasztása a CAD nézet oldalsó menüjéből:
A szeletelési irány kiválasztása a képernyő jobb alsó sarkában. Az aktuálisan aktív irány sötétebb szürkével kiemelve a jobb oldalon:

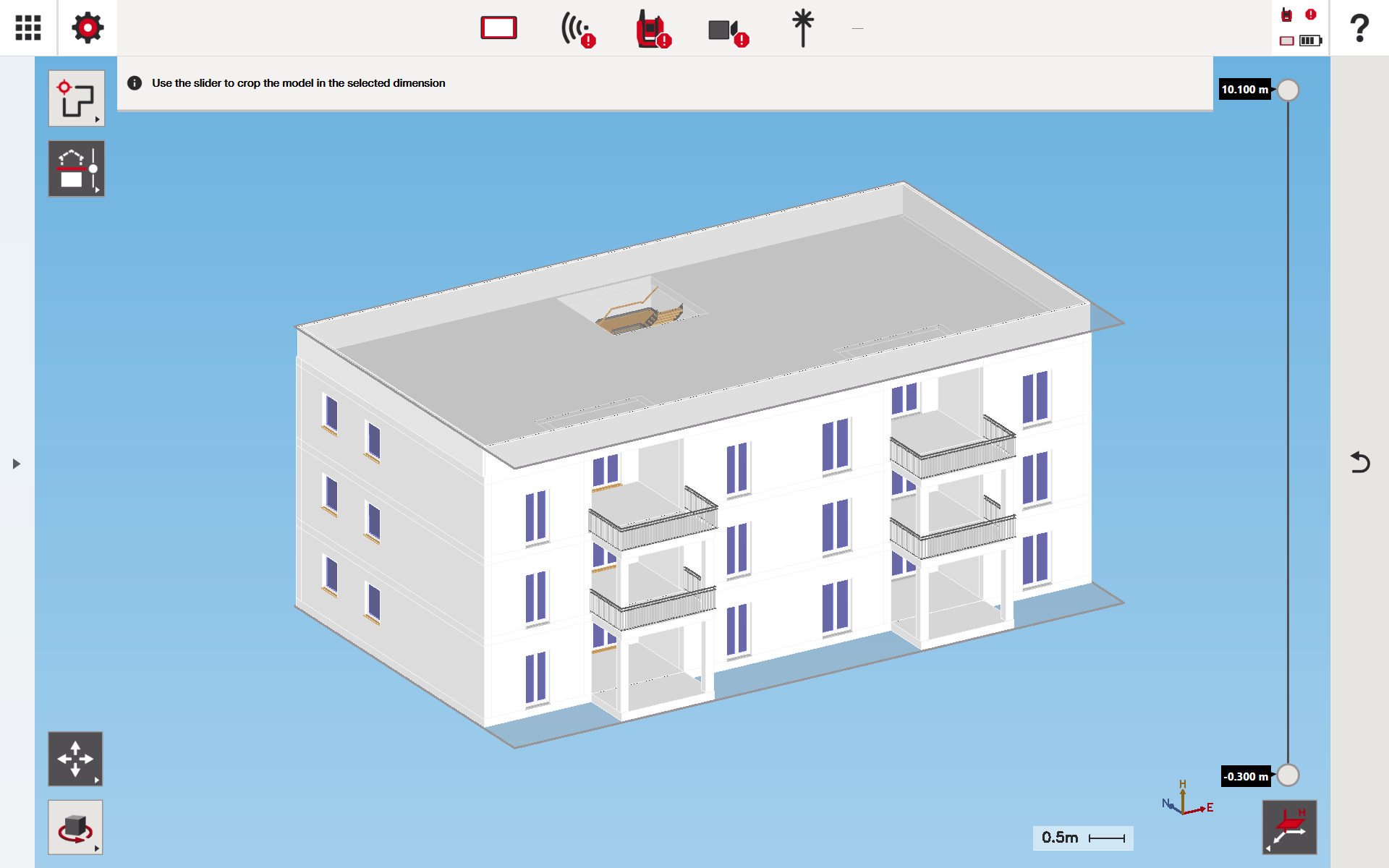

CAD nézet a Model Slicer alkalmazás kiválasztása után:

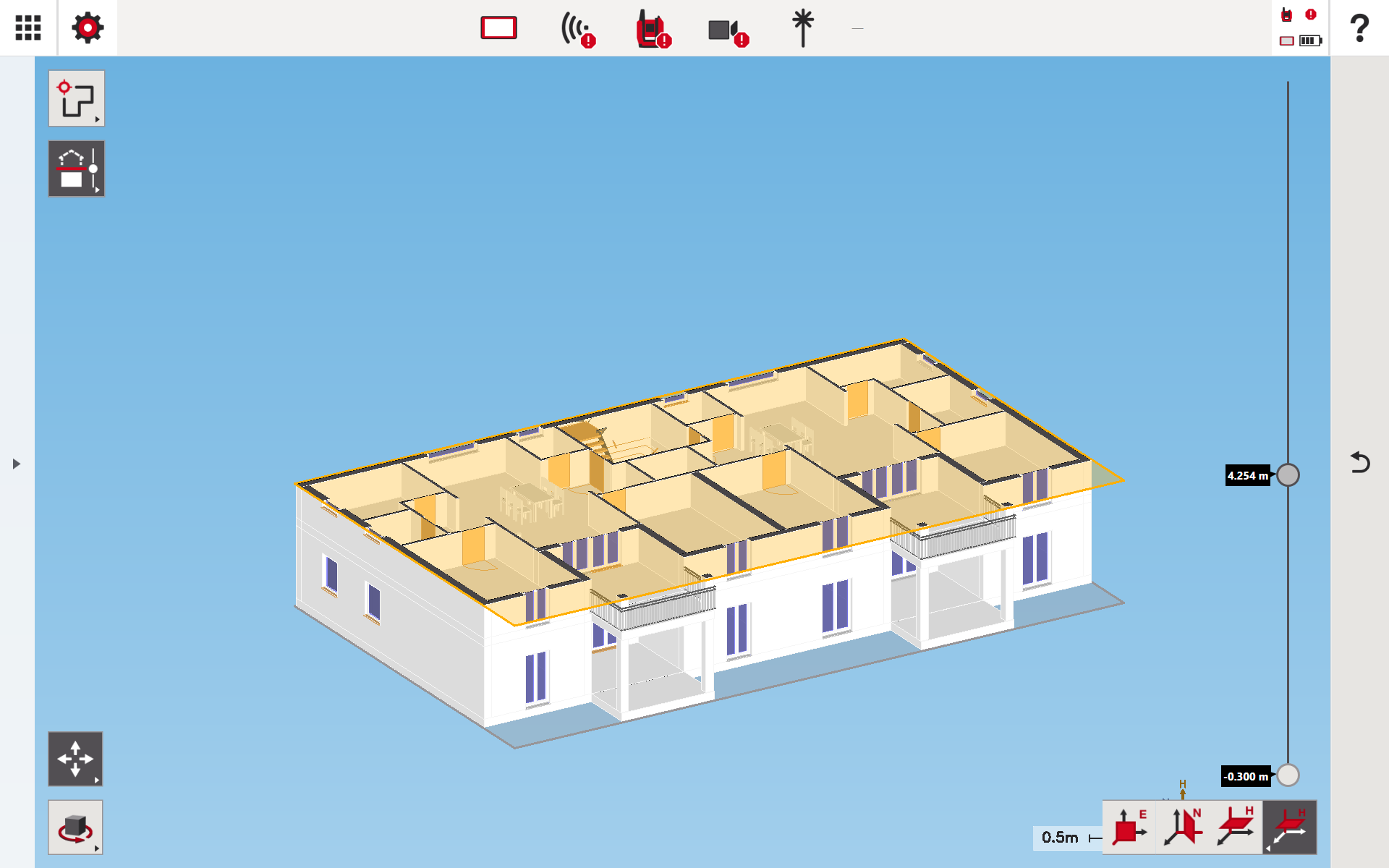

Szeletelés alkalmazva a CAD rajz magassági irányában:

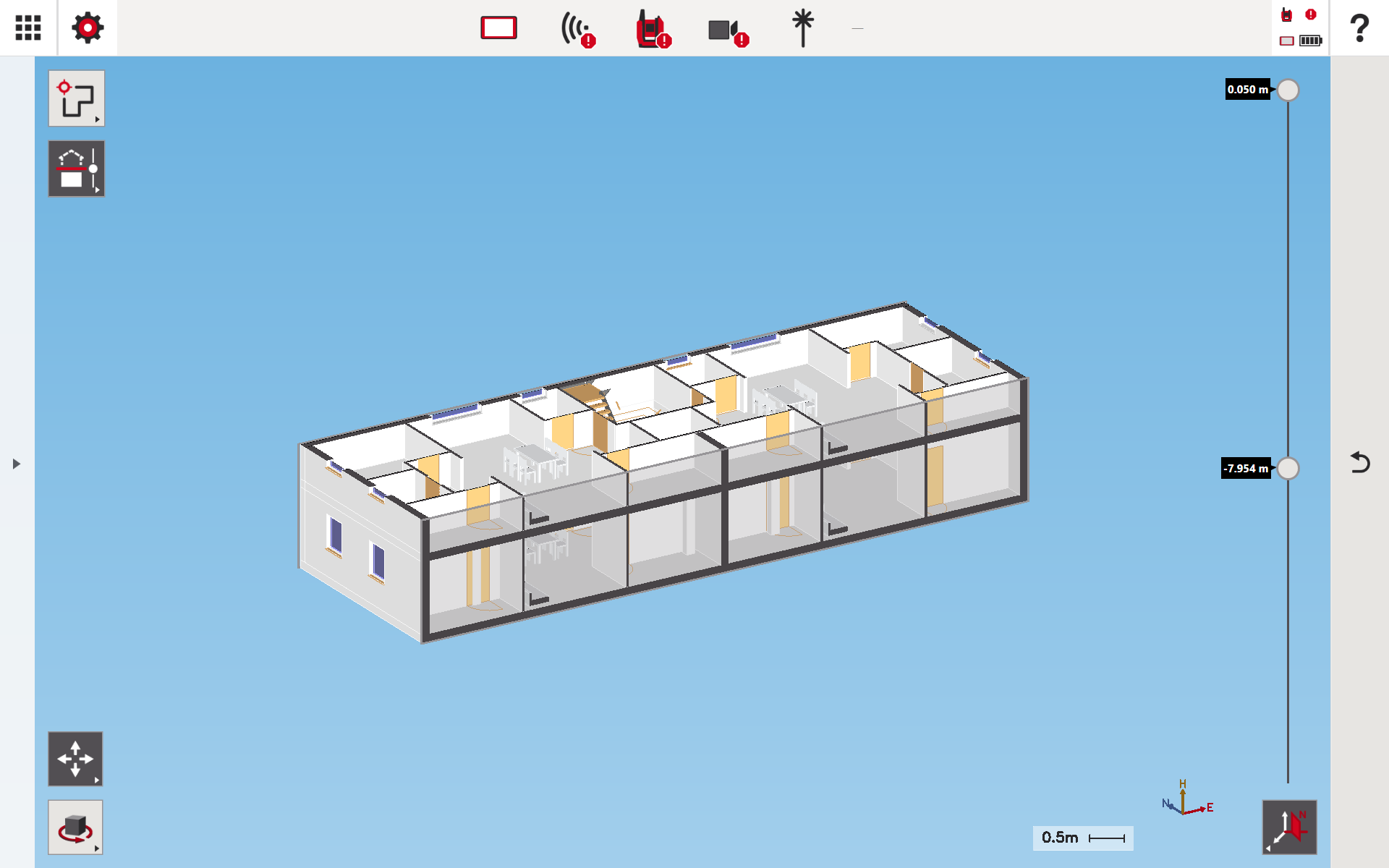

További szeletelés alkalmazva a CAD rajz északi irányában:
Példák a Model Slicer használatára
A Model Slicer alkalmazást gyakran használják a sűrű CAD rajzok vizuális bonyolultságának csökkentésére, valamint arra, hogy a fókuszt a tervrajz vagy felülvizsgálat szempontjából releváns területekre vagy magassági tartományokra helyezzék.
1. példa: Magassági szeletelés több szintes projektekhez
Többszintes vagy egymásra helyezett rendszereket tartalmazó projekteknél a magassági irányú szeletelés segít elkülöníteni egyetlen szintet vagy magassági tartományt.
- Csak a födémszinten átmenő csövek vagy beágyazott elemek megjelenítése
- Felső szintű szolgáltatások áttekintése alsó szintű elemek nélkül
- Függőleges szabad magasság ellenőrzése zsúfolt területeken
Ez a megközelítés különösen hasznos a földalatti, födém- és felső szintű munkák elkülönítésére.
2. példa: Folyosó vagy helyiség területének elkülönítése
A vízszintes irányú szeletelés lehetővé teszi a figyelem fókuszálását az épület egy keskeny szakaszára.
- Elrendezési pontok áttekintése hosszú folyosókon
- Fókuszálás egyetlen helyiségre, aknára vagy gépészeti térre
- A szomszédos területek vizuális zajának csökkentése
Ez javítja a pontosságot szűk vagy ismétlődő terekben végzett munkák során.
3. példa: Magassági és irány szeletek kombinálása
Több szeletelési irány kombinálásával egy fókuszált „ablak” hozható létre a modellben.
- Szeletelés magasság szerint egy szint kiválasztásához
- Szeletelés észak/dél vagy kelet/nyugat irányban egy adott zóna elkülönítéséhez
Ez a kombináció hasznos nagy épületeknél, ahol egyszerre csak egy kis munkaterület releváns.
4. példa: CAD rajzok egyszerűsítése terepi munkához
A bonyolult CAD rajzok nehezen értelmezhetők a helyszínen. A Model Slicer segít egyszerűsíteni a nézetet.
- A modell irreleváns részeinek elrejtése
- Csak az aktuálisan dolgozott szakaszra fókuszálás
- Átláthatóság javítása az elrendezési és ellenőrzési feladatokhoz
Ez gyorsabb döntéshozatalt támogat és csökkenti a hibák kockázatát az elrendezés során.
