Rétegek - Használati útmutató

A Rétegek alkalmazás szabályozza, hogy mely rétegek láthatók az HCL alkalmazásból és mely rétegek a CAD rajzból a nézetben. A rétegek engedélyezhetők vagy letilthatók, hogy a jelenlegi feladathoz releváns információkra koncentrálhassunk.

Hogyan használjuk a Rétegek alkalmazást?

Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépén.
Nyissa meg az alkalmazást: Vagy a kezdőképernyőről, vagy a CAD nézet oldalsó menüjéből.
- Ha nincs 'Rétegek' alkalmazás a kezdőképernyőn, válassza a gyorsindító hozzáadása lehetőséget, és adja hozzá az alábbi alkalmazást.
Válassza ki a réteg kategóriáját: A réteg kategória szabályozza, hogy milyen típusú információ jelenik meg a CAD nézetben. A képernyő jobb oldalán válassza ki a kategóriát, amely a legjobban illik a jelenlegi feladathoz.
- Hilti rétegek: Tartalmazzák az alkalmazáson belül létrehozott vezérlőpontokat és kiosztási pontokat. Ide tartozik minden vonalrajz is, amelyet az HCL alkalmazásban hozott létre.
- CAD rétegek: Tartalmazzák az importált CAD rajzból származó elemeket. Ezeket csak be- vagy kikapcsolni lehet, törölni vagy szerkeszteni nem. Az HCL nem engedélyezi az eredeti importált terv módosítását a hibák vagy tévedések csökkentése érdekében.
Rétegek kezelése: A rétegkezelési lehetőségek csak a Hilti pont rétegekre vonatkoznak, és lehetővé teszik a pontok szervezésének szabályozását.
- Plusz ikon: További pont rétegek hozzáadása.
- Szerkesztés gomb: A kiválasztott réteg tulajdonságainak módosítása.
- Törlés gomb: A kiválasztott réteg eltávolítása a projektből.
Rétegek kiválasztása megtekintésre: A réteg láthatósága határozza meg, hogy mely információk jelennek meg az aktuális nézetben.
- Használja a szem ikont az egyes rétegek megjelenítéséhez vagy elrejtéséhez.
- Az elrejtett rétegek továbbra is elérhetők, és bármikor újra engedélyezhetők.

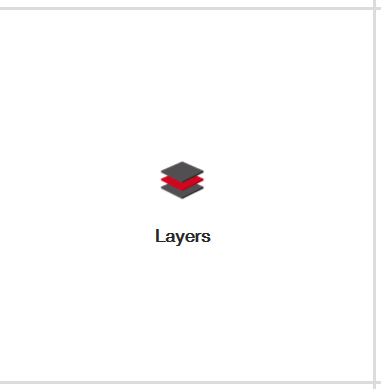

'Rétegek' alkalmazás gyorsindító ikonja:

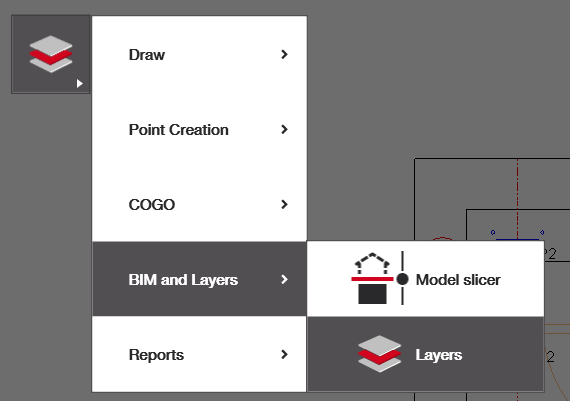

A Rétegek alkalmazás kiválasztása a CAD nézet oldalsó menüjéből:

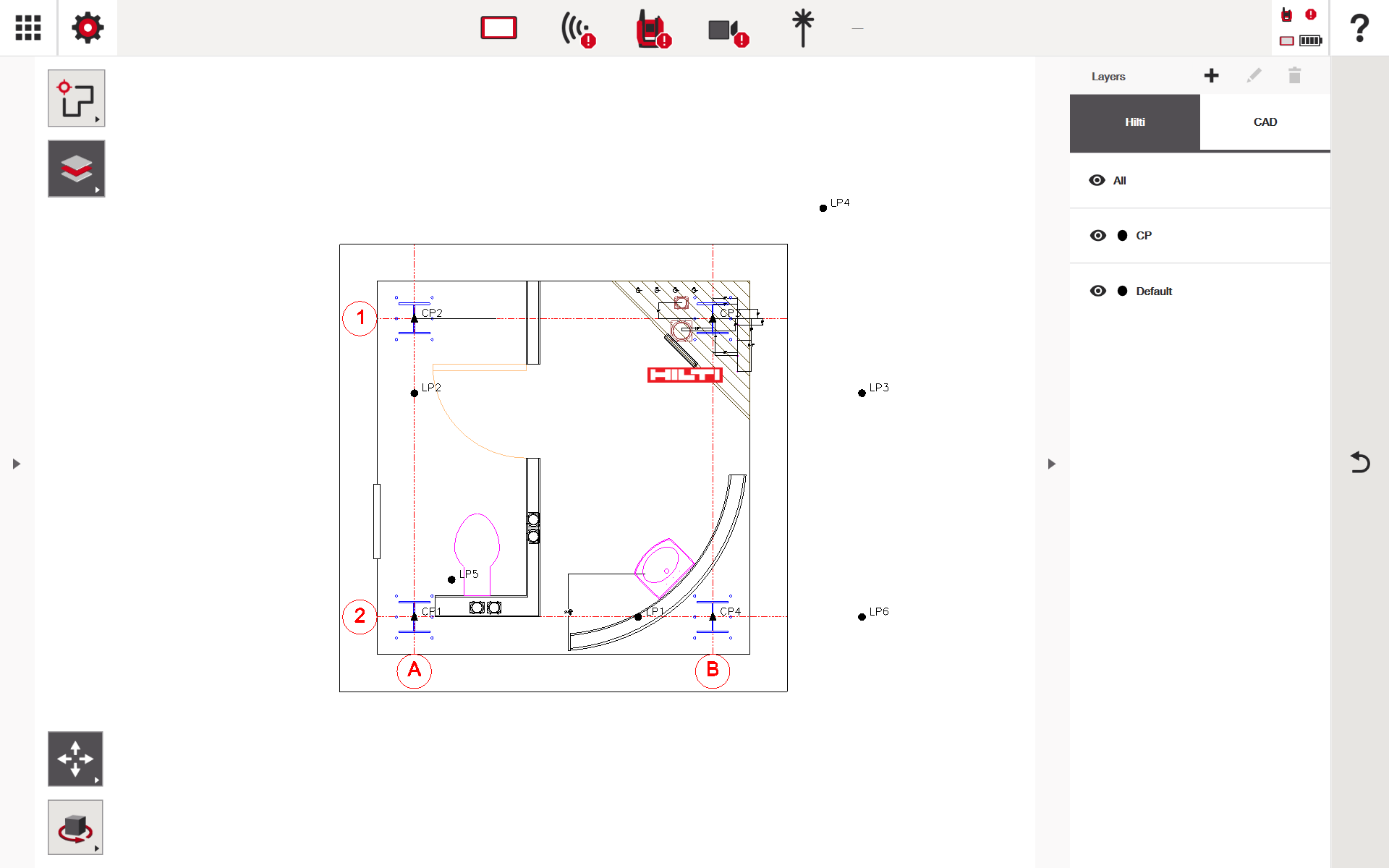

A CAD nézet a Rétegek alkalmazás kiválasztása után:

Gombok a Hilti rétegek kezeléséhez:

Példák arra, hogyan működnek a rétegek pontokkal (Hilti rétegek)

A Hilti pont rétegek leghatékonyabbak, ha szervezési és munkafolyamat eszközként használják őket. A kiosztási pontok logikus rétegekre bontásával a több száz pontot tartalmazó nagy projektek könnyebben kezelhetők, áttekinthetők és helyszínen kitűzhetők. A pontokhoz tartozó rétegek szerkesztéséhez kérjük, tekintse meg a pont szerkesztési lehetőségeket.

1. példa: Munkaterület-alapú rétegszervezés

A rétegek létrehozhatók munkaterület vagy szakág szerint, hogy egyértelműen elkülönítsék a munkakört.

Gépészet – Vízvezeték
Gépészet – Elektromos
Gépészet – Légtechnika
Szerkezet / Rögzítők
Építészeti referencia pontok

Ez a megközelítés lehetővé teszi az egyes szakágak megjelenítését vagy elrejtését igény szerint, csökkentve a vizuális zsúfoltságot és minimalizálva a hibás pontok kiosztásának kockázatát.

2. példa: Fázis-alapú kiosztási rétegek

Az ütemezett projektek esetén a rétegek tükrözhetik az építési fázisokat.

1. fázis – Földalatti
2. fázis – Aljzatbetét
3. fázis – Felső tartók
4. fázis – Végső berendezések

A kiosztás során csak az aktuális fázis rétege van engedélyezve, így a csapatok a jelenlegi munkára koncentrálhatnak anélkül, hogy a jövőbeli vagy már elkészült pontok zavarnák őket.

3. példa: Emelet- vagy zóna-alapú rétegek

Többszintes vagy nagy alapterületű projektek esetén a rétegek hely szerint szervezhetők.

1. emelet – Keleti szárny
1. emelet – Nyugati szárny
2. emelet – Gépészeti helyiség
Tető – Berendezés alapok

Ez megkönnyíti, hogy a helyszínen dolgozva egy adott emelet vagy terület kiosztási pontjait elkülönítsük.

4. példa: Ponttípus szerinti elkülönítés

A rétegek létrehozhatók a kiosztási pont típusának megfelelően, támogatva a különböző szerelési feladatokat.

Függesztési pontok
Csőátvezetési helyek
Beágyazott lemezek
Berendezés középvonalak

A ponttípusok elkülönítése csökkenti a zavarodottságot, és segíti a csapatokat, hogy gyorsan azonosítsák az aktuális szerelési tevékenységhez kapcsolódó pontokat.

Példák arra, hogyan működnek a rétegek a CAD rétegekkel

A CAD rétegeket kizárólag a láthatóság szabályozására használják, nem szerkeszthetők vagy törölhetők. Leginkább referencia információk elkülönítésére alkalmasak.

1. példa: Háttér szabályozás

Kapcsolja ki az építészeti burkolatok vagy bútorok rétegeit a tiszta nézet érdekében.
Csak a szerkezeti rácsokat és a fő falakat engedélyezze a kiosztás során.

2. példa: Koordinációs nézetek

Engedélyezze a légtechnikai csővezeték CAD rétegeket a függesztési pontok ellenőrzése közben.
Kapcsolja ki a nem kapcsolódó rendszereket a zsúfolt területeken a jobb átláthatóság érdekében.

3. példa: Ideiglenes referencia ellenőrzések

Engedélyezzen egy CAD réteget az igazítás vagy távolság ellenőrzéséhez.
Kapcsolja ki újra, miután a kiosztás megbízhatósága biztosított.
