A Theodolit alkalmazás a fejállomás helyzetéhez képest pontos vízszintes és függőleges szögek létrehozására és mérésére szolgál. Lehetővé teszi a pontos szögméréseket és pontok létrehozását meghatározott referenciairányok alapján, támogatva olyan feladatokat, mint az igazításellenőrzés, hálózathosszabbítás és szög alapú kiosztás.
Más alkalmazásoktól eltérően a Theodolit alkalmazás nem igényli az eszköz állomásoztatását. A szögmérések és pontkészítés a fejállomás helyzetéhez és egy mért referencia ponthoz képest történnek, nem abszolút koordinátákhoz viszonyítva. Ez az alkalmazást alkalmassá teszi gyors szögellenőrzésekre és relatív kiosztási feladatokra előzetes állomásoztatás nélkül.
Theodolit bemutató
Támogatott mérések
A Theodolit alkalmazás statikus és élő méréseket egyaránt biztosít, többek között:
- Vízszintes szög (HA);
- Függőleges szög (VA);
- Vízszintes távolság a fejállomástól a mért pontig (HD);
- Lejtőtávolság a fejállomástól a mért pontig (SD);
Bár a PLT 300 és PLT 400 nem tartalmaznak függőleges lézert, a theodolit alkalmazás ezekkel az eszközökkel is használható. Az alkalmazás általában a POS 150 és POS 180 munkafolyamatokkal társul, de teljes mértékben használható PLT 300 és PLT 400 készülékeken is szögmérésre és szög alapú pontkészítésre.
Vízszintes szög vezérlők
- HA beállítása: Lehetővé teszi a vízszintes szög (HA) egy adott kívánt értékre történő beállítását
- HA megtartása: Átviszi az aktuális HA értéket egy másik mért pontra. Az újonnan mért pont megőrzi az eredeti pontnál korábban beállított HA értéket.
- Elforgatás: Elforgatja a fejállomást 45°-kal balra vagy jobbra.
Hogyan használjuk a Theodolit alkalmazást pontok mérésére
- Projekt megnyitása: Kezdje bármely projekt megnyitásával a táblagépen.
-
Alkalmazás megnyitása: Nyissa meg a Theodolit alkalmazást a kezdőképernyőről vagy a CAD nézet oldalsó menüjéből.
- Ha az alkalmazás nem elérhető a kezdőképernyőn, válassza az Útmutató hozzáadása lehetőséget, és adja hozzá a Theodolit alkalmazást.
-
Referencia pont mérése: Mérje meg az első pontot közvetlen méréssel vagy prizma rúddal.
- Ez a pont szolgál minden szögmérés és szög alapú pontkészítés referencia pontjaként.
-
Vízszintes szög (HA) beállítása: A képernyő jobb alsó sarkában válassza az L-alakú ikont a vízszintes szög vezérlők eléréséhez.
- Állítsa be a HA-t 0°-ra.
- Ez a mért referencia pontot nulla fokos irányként definiálja.
- Válassza a jobb oldalon lévő pipát, majd az OK gombot a H érték megváltoztatásának megerősítéséhez.
-
A kívánt szög mérése vagy létrehozása: Forgassa az eszközt a célirány felé.
- Ha az Élő mérés engedélyezve van, a HA, VA és távolság értékek folyamatosan megjelennek és frissülnek.
- Ha az Élő mérés ki van kapcsolva, a szög és távolság értékek megjelenítéséhez mérést kell végezni.
-
Specifikus szög létrehozásához:
- Használja a nyíl vezérlőket az irány elforgatásához
- Minden nyíl megnyomás 45°-kal forgatja az irányt a kiválasztott irányba.
- Folytassa az állítást, amíg el nem éri a kívánt szöget.
- Miután a kívánt szög beállításra került, a pontokat szükség szerint mérheti és rögzítheti.
Theodolit alkalmazás gyorsikon:

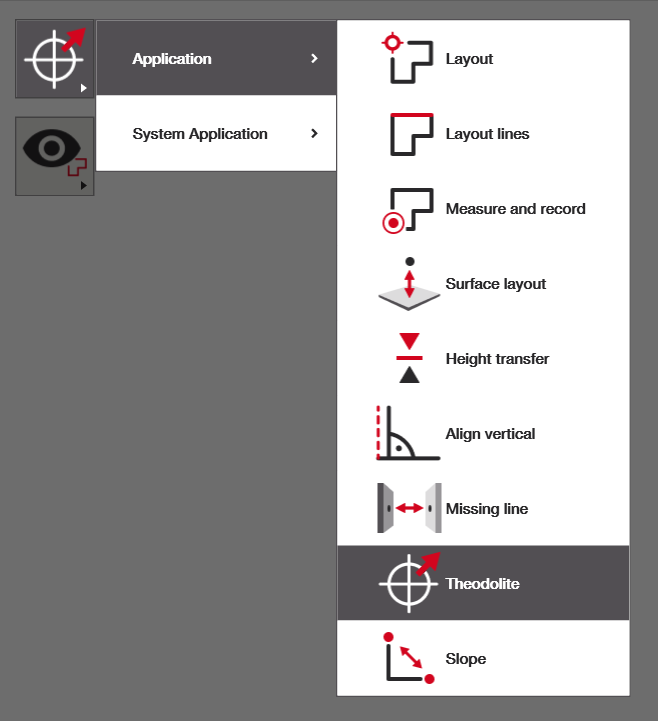

A Theodolit alkalmazás kiválasztása a CAD nézet oldalsó menüjéből:

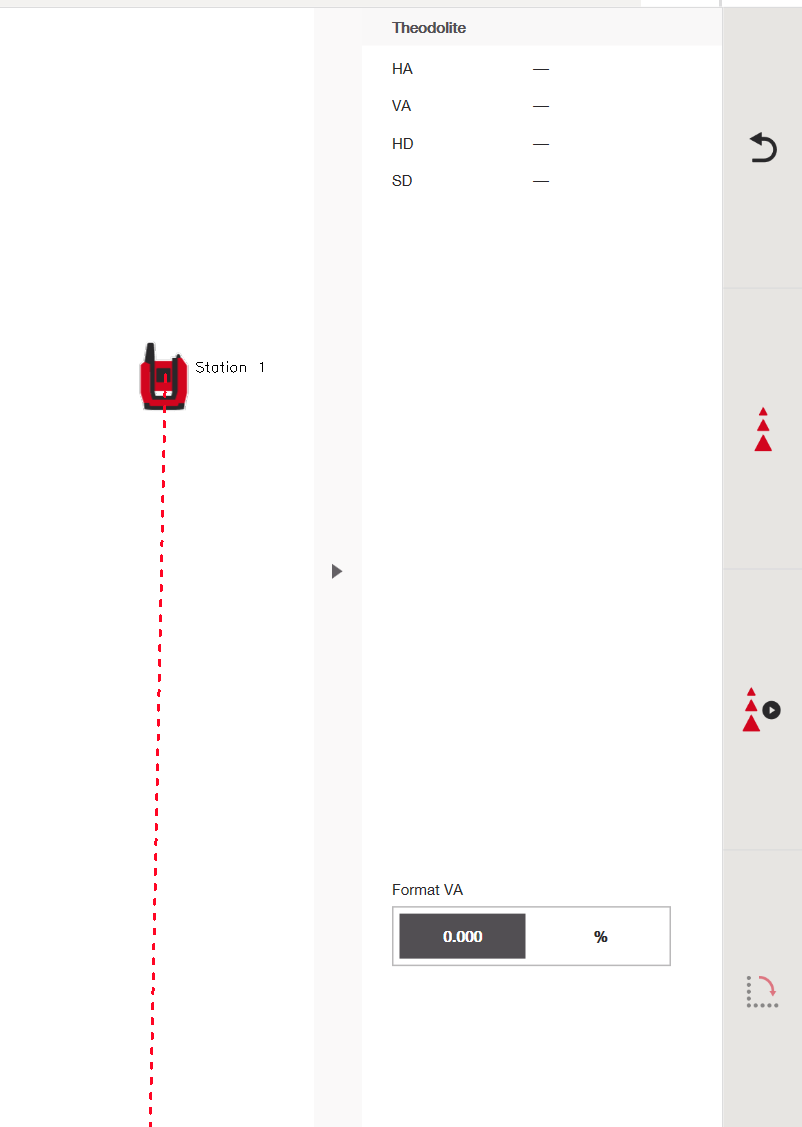

Példa a CAD nézetre a Theodolit alkalmazás kiválasztása után:

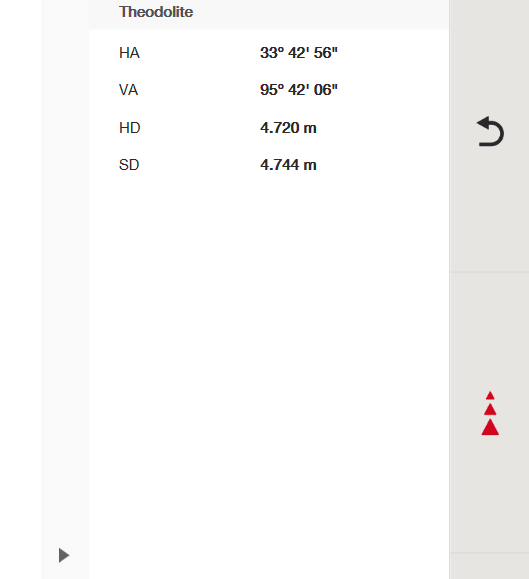

Példa a CAD nézetre az első referencia pont mérése után (Vízszintes szög (HA), Függőleges szög (VA), Vízszintes távolság a fejállomástól a mért pontig (HD), Lejtőtávolság a fejállomástól a mért pontig (SD)):
L-alakú ikon a vízszintes szög (HA) vezérlők eléréséhez:

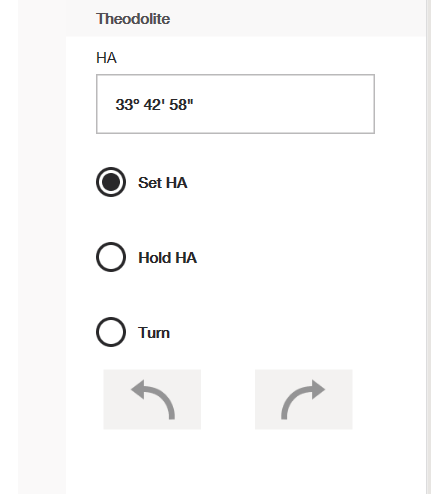

Vízszintes szög vezérlő fül (HA beállítása: Lehetővé teszi a vízszintes szög (HA) egy adott kívánt értékre történő beállítását. HA megtartása: Átviszi az aktuális HA értéket egy másik mért pontra. Az újonnan mért pont megőrzi az eredeti pontnál korábban beállított HA értéket. Elforgatás: Elforgatja a fejállomást 45°-kal balra vagy jobbra.):

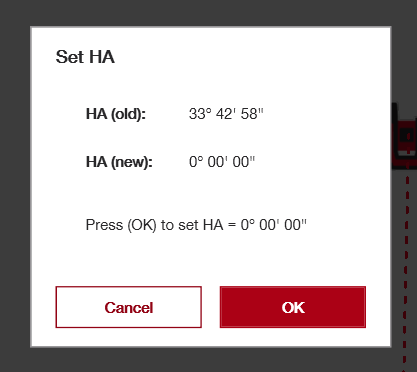

Megerősítő képernyő a vízszintes szög (HA) megváltoztatásához:

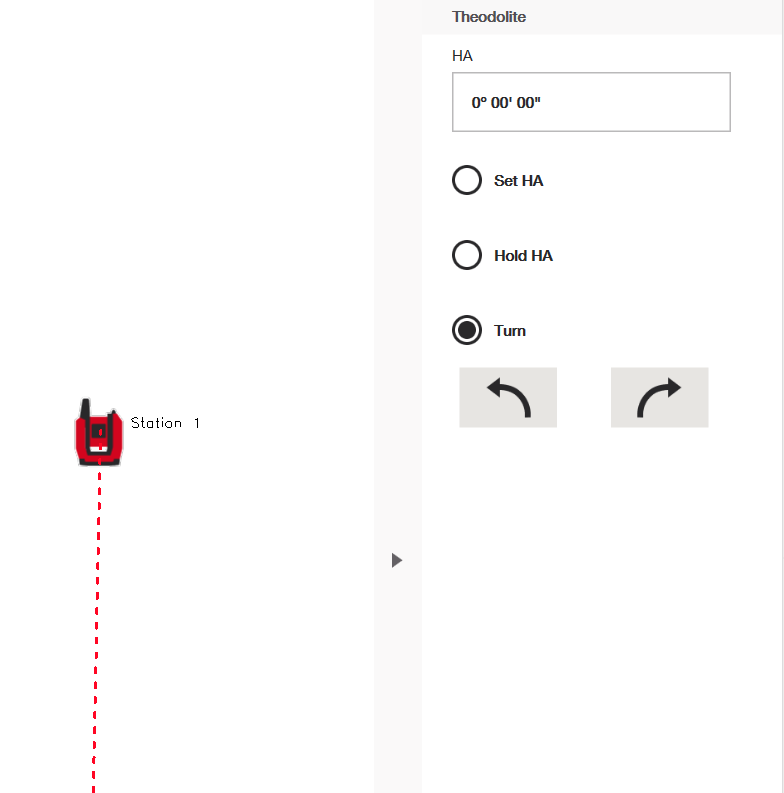

Vízszintes szög vezérlő fül a HA frissítése után:

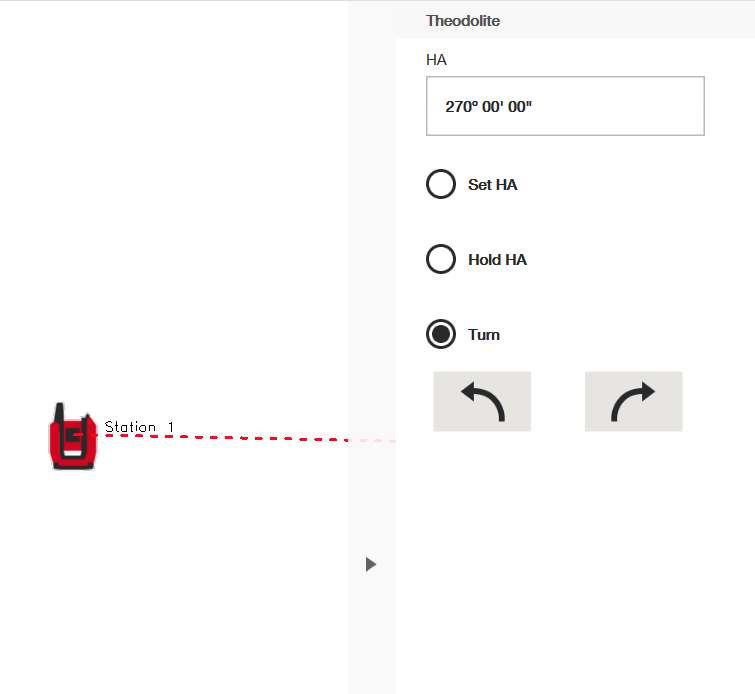

Vízszintes szög vezérlő fül a szög 90°-kal történő elforgatása után:
Példák a Theodolit alkalmazás használatára
1. példa: Szög mérése két pont között
Az alkalmazás használható két ismert pont közötti szög mérésére.
- Mérje meg az első pontot, és állítsa be HA = 0° értékre
- Forgassa az eszközt a második pont irányába
- Olvassa le a két pont közötti vízszintes és függőleges szöget
(élő mérés vagy mérés után, az Élő mérés beállításától függően)
Ez hasznos az igazítás ellenőrzésére és szögellenőrzésekre.
2. példa: 90°-os merőleges vonal létrehozása
A Theodolit alkalmazás használható merőleges irány létrehozására egy ismert referenciából.
- Mérjen meg egy referencia pontot
- Állítsa be HA = 0° értékre
- Forgassa el az irányt 90°-kal
- Mérjen vagy rögzítsen pontokat a merőleges vonal mentén
Ezt a munkafolyamatot gyakran használják négyzetes kiosztásokhoz és merőleges elemek kialakításához.
3. példa: Hálózatsor hosszabbítása
Hálózatsorok meghosszabbíthatók, ha részleges geometria áll rendelkezésre.
- Állítsa az eszközt (valószínűleg POS 150 vagy 180) közvetlenül egy hálózati metszéspont fölé
- Mérjen meg egy második pontot egy ismert hálózatsor mentén
- Forgassa az irányt igény szerint (például 90°)
- Mérjen vagy rögzítsen pontokat a meghosszabbított hálózatsor(ok) mentén
Ez hasznos, ha a hálózati metszéspontok részben akadályozottak vagy hiányoznak a helyszínen.
4. példa: Telepítés igazításának ellenőrzése
A Theodolit alkalmazás használható a telepített elemek igazításának ellenőrzésére.
- Határozzon meg egy referencia irányt egy meglévő elem alapján
- Forgassa az eszközt a telepített elem irányába
- Hasonlítsa össze a mért szöget a várt értékkel
Ez gyors minőségellenőrzési vizsgálatokat támogat állomásoztatás nélkül.
5. példa: Szögletes kiosztási pontok létrehozása
Szögletes pontok hozhatók létre egy referencia irányhoz képest.
- Mérje meg a referencia pontot
- Állítsa be HA = 0° értékre
- Forgassa az eszközt a kívánt szögre (például 45° vagy 135°)
- Mérjen és rögzítsen pontokat ezen az irányon
Ez hasznos szögletes falak, rámpák vagy nem derékszögű kiosztások esetén.
6. példa: Relatív orientáció koordináták nélkül
Korai projektfázisokban vagy átalakításoknál a theodolit alkalmazás használható meghatározott koordináta rendszer nélkül is.
- Mérjen meg egy ismert fizikai referenciát
- Használja azt iránybeli alapvonalnak
- Mérjen vagy hozzon létre pontokat az adott irányhoz képest
Ez lehetővé teszi a hatékony munkát még abszolút helymeghatározás hiányában is.
