Az alkalmazás relatív mérésekkel működik, és nem támaszkodik abszolút koordinátákra.
Az alkalmazásról egy hasznos videó található alább:
Az Align Vertical alkalmazás használata
- Projekt megnyitása: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépen.
- Alkalmazás megnyitása: Nyissa meg az Align Vertical alkalmazást a kezdőképernyőről vagy a CAD nézet oldalsó menüjéből.
- Ha az alkalmazás nem elérhető a kezdőképernyőn, válassza az Új parancsikon hozzáadása lehetőséget, és adja hozzá az Align Vertical alkalmazást.
- Az első pont (alappont) kiválasztása: Mérje meg az első pontot a függőleges felületen közvetlen méréssel vagy egy meglévő vezérlő- vagy kitűzőpont segítségével.
- Válassza a háromszög ikonját, hogy ezt a pontot alappontként állítsa be.
- Ez az alappont szolgál minden további mérés függőleges referencia pontjaként.
- További pontok mérése: Mozgassa a kamerát a következő pontra ugyanazon a függőleges felületen, hogy leolvassa a méréseket és a korrekciós értékeket.
- HD (Vízszintes távolság): A vízszintes távolság, amelyet az alappont valódi függőleges vonalától a jelenlegi mért pontig mértek.
- SD (Lejtőtávolság): Az alapponttól a jelenlegi mért pontig mért közvetlen lejtőtávolság.
- dH (Magasságkülönbség): Az alappont és a jelenlegi mért pont közötti valódi függőleges magasságkülönbség.
- A következő korrekciók jelennek meg:
- Jobbra / Balra:
- A Jobbra azt jelzi, hogy a mért pont az alappont bal oldalán helyezkedik el, és a megjelenített érték szerint jobbra kell korrigálni.
- A Balra azt jelzi, hogy a mért pont az alappont jobb oldalán helyezkedik el, és a megjelenített érték szerint balra kell korrigálni.
- Előre / Hátra:
- Az Előre azt jelzi, hogy a mért pont közelebb van a totálállomáshoz, és a megjelenített érték szerint távolítani kell a totálállomástól.
- A Hátra azt jelzi, hogy a mért pont távolabb van a totálállomástól, és a megjelenített érték szerint közelebb kell vinni a totálállomáshoz.
- Jobbra / Balra:
- Ismételje meg ezt a lépést minden olyan pontnál, amelynek függőleges igazítását ellenőrizni kell.
Az Align Vertical alkalmazás parancsikon ikonja:

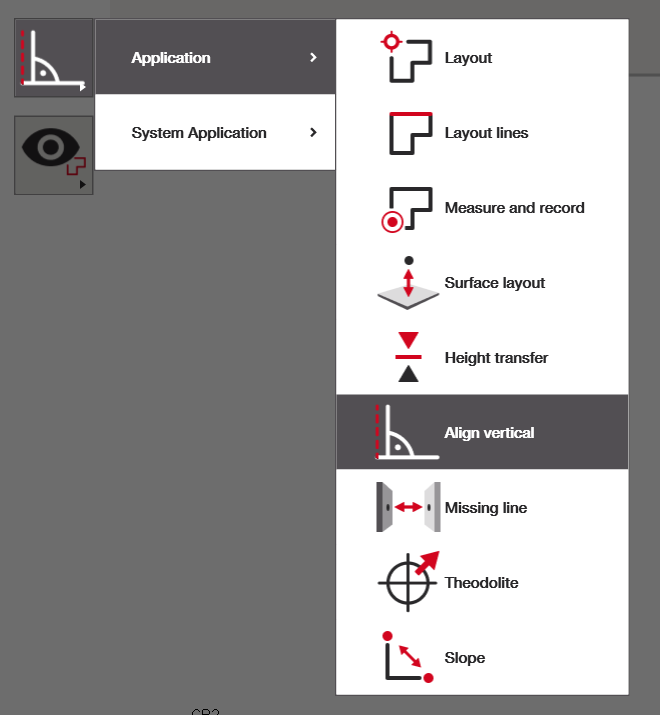

Az Align Vertical alkalmazás kiválasztása a CAD nézet oldalsó menüjéből:

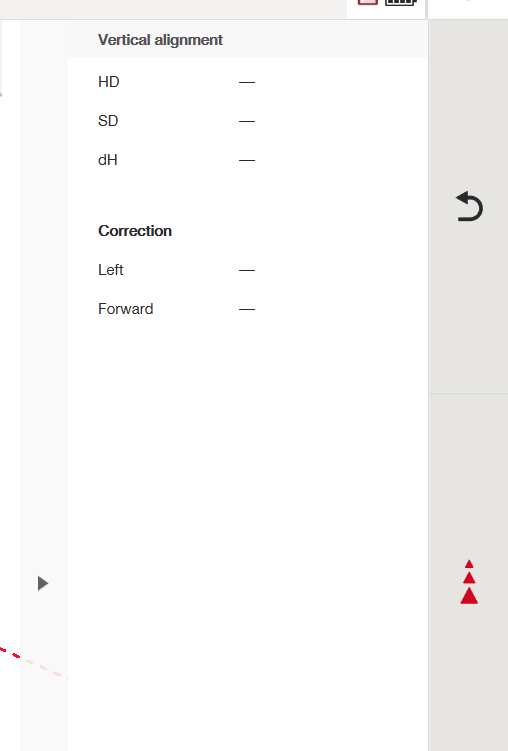

A CAD nézet megjelenése az Align Vertical alkalmazás kiválasztása után:

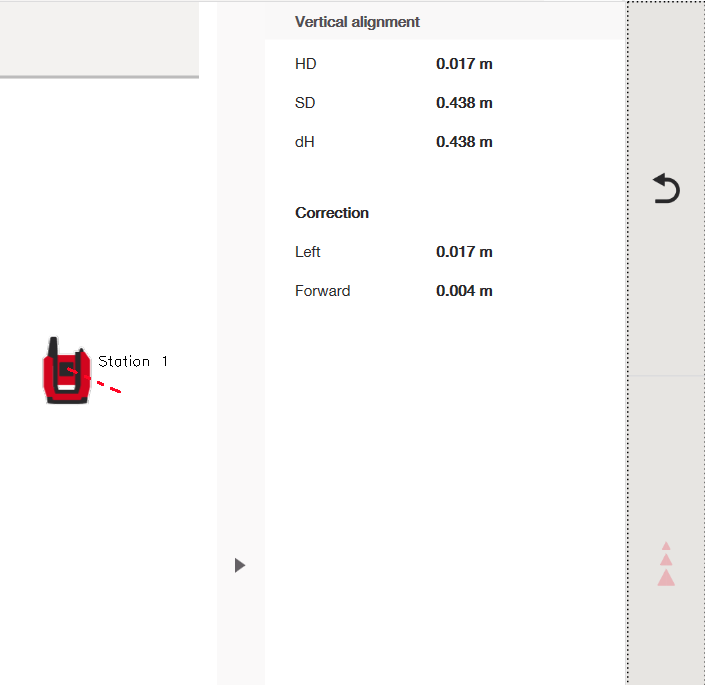

Korrekciós értékek megjelenítése a második pont mérése után:
- Jobbra / Balra:
- A Jobbra azt jelzi, hogy a mért pont az alappont bal oldalán helyezkedik el, és a megjelenített érték szerint jobbra kell korrigálni.
- A Balra azt jelzi, hogy a mért pont az alappont jobb oldalán helyezkedik el, és a megjelenített érték szerint balra kell korrigálni.
- Előre / Hátra:
- Az Előre azt jelzi, hogy a mért pont közelebb van a totálállomáshoz, és a megjelenített érték szerint távolítani kell a totálállomástól.
- A Hátra azt jelzi, hogy a mért pont távolabb van a totálállomástól, és a megjelenített érték szerint közelebb kell vinni a totálállomáshoz.

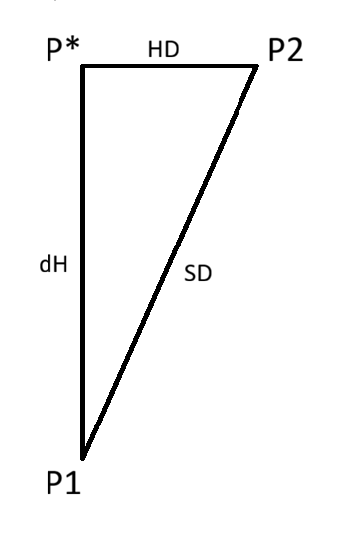

A mérések magyarázata:
P1 az alappont, P2 a jelenlegi második pont mérése
- HD (Vízszintes távolság): A vízszintes távolság, amelyet az alappont valódi függőleges vonalától a jelenlegi mért pontig mértek. (P* – P2)
- SD (Lejtőtávolság): Az alapponttól a jelenlegi mért pontig mért közvetlen lejtőtávolság. (P1 – P2)
- dH (Magasságkülönbség): Az alappont és a jelenlegi mért pont közötti valódi függőleges magasságkülönbség. (P1 – P*)
Példák az Align Vertical alkalmazás használatára
Az Align Vertical alkalmazást gyakran használják a függőleges pontosság ellenőrzésére telepítés és építési feladatok során.
1. példa: Fal függőlegességének ellenőrzése
Az alkalmazással ellenőrizhető, hogy a fal mentén lévő pontok függőlegesen igazodnak-e.
- Állítsa be az alappontot a fal alján
- Mérjen további pontokat feljebb
- Nézze át a korrekciós értékeket az eltérések azonosításához
Ez segít biztosítani, hogy a falak függőlegesek legyenek.
2. példa: Oszlop vagy pillér igazításának ellenőrzése
Oszlopokat vagy pilléreket is ellenőrizhetünk függőleges igazítás szempontjából.
- Állítsa be az alappontot az oszlop alján
- Mérje meg az oszlop magasságán lévő pontokat
- A korrekciós értékek segítségével határozza meg, szükséges-e igazítás
3. példa: Homlokzati elemek igazítása
Az alkalmazással ellenőrizhető a homlokzati panelek vagy szerkezeti elemek függőleges igazítása.
- Állítson be egy alappontot az első panelen
- Mérjen pontokat a szomszédos paneleken
- Hasonlítsa össze a korrekciós értékeket a következetes függőleges igazítás érdekében
4. példa: Csövek vagy aknák függőleges szerelésének ellenőrzése
Függőleges csöveket, aknákat vagy légcsatornákat is ellenőrizhetünk szerelés közben.
- Mérje meg az alsó referencia pontot
- Mérjen magasabb pontokat a szerelés mentén
- Használja a korrekciós értékeket a függőleges szerelés megerősítéséhez
5. példa: Minőségellenőrzés és ellenőrzés
Az Align Vertical hasznos gyors minőségellenőrzésekhez.
- Korai eltérések felismerése
- Újramunkálás csökkentése az igazítási hibák azonnali javításával
