Mi az a „Sarokmérés” a „Mérés és rögzítés” alatt?

A sarkok és éles élek nem megbízható lézer célpontok:

• A lézersugár egy része egy felületet érint
• Egy része az él mentén elillan
• Egy része a sarok mögötti tárgyakról tükröződhet vissza

Ez gyakran rövid, instabil vagy torz távolságméréseket eredményez, amikor közvetlenül a sarkot próbáljuk mérni.

A sarokmérés ezt a problémát elkerüli

Hogyan működik a sarokmérés (egyszerű magyarázat)

Ahelyett, hogy mindent közvetlenül a saroknál mérne, a munkafolyamat két részre bontja a mérést:

1. A távolságot ott mérik, ahol a lézer a legjobban működik
2. A szögeket ott mérik, ahol a célzás pontossága a legjobb

Ezután ezeket az értékeket egyesítik, hogy egy gyakorlati 3D sarokpozíciót számítsanak ki.

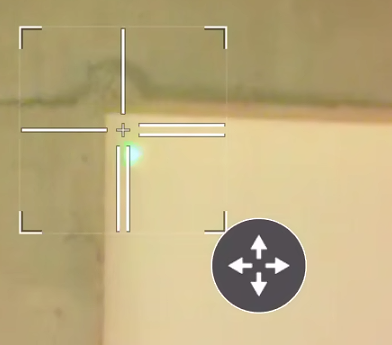

1. lépés: Mérjen megbízható távolságot a sarok közelében

Mérjen egy pontot nagyon közel a sarokhoz.

• Simított felületen:
  Kerülje a lepattant, lekerekített vagy szabálytalan éleket.
• Tiszta lézer-visszaverődést biztosít:
  A lézerpontnak teljesen láthatónak kell lennie a sima felületen, és tiszta, stabil mérést kell adnia.

Ez a mérés megbízható referenciatávolságot biztosít az eszköz számára, nem a végleges sarokhelyet.

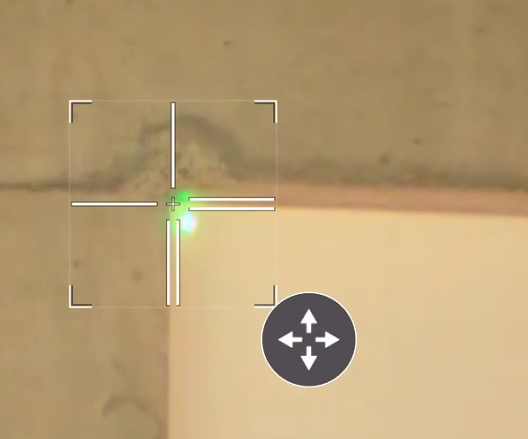

2. lépés: Pontosan célozzon a sarokra (csak szögek)

Forgassa el az eszközt, és vizuálisan célozzon pontosan a sarokra.

• Ebben a lépésben nem mérnek távolságot
• Az eszköz rögzít egy új:
  • vízszintes szöget (HA)
  • függőleges szöget (VA)

A pontosság ebben a lépésben kritikus: gondosan azonosítsa a valódi sarkot a távcső segítségével.

3. lépés: Az eszköz egyesíti a távolságot és a szögeket

A szoftver ezután:

• felhasználja az 1. lépésből származó távolságmérést
• felhasználja a 2. lépésből származó szögmérést
• matematikailag egyesíti őket egy 3D koordinátává

Ez az egyesített pont megbízható sarokmérésként kerül tárolásra.

Legjobb gyakorlatok a „sarokmérés” használatakor

1. Mérjen minél közelebb a sarokhoz (minimalizálja a távolságeltolódási hibát)
2. Biztosítson tiszta, sima felületet (kerülje a lepattant éleket, illesztéseket vagy durva betont)
3. Célozzon nagyon gondosan a sarokra (a szöghibák közvetlenül befolyásolják a pozíciót)
4. Tartson ésszerű távolságokat (a hosszabb távolságok felerősítik a szöghibákat)
5. Értse meg, hogy ez egy számított pont (nagyon hasznos, de nem felmérési pontosságú)

Pontosság és őszinte korlátok

A sarokmérés egy kis közelítést vezet be, mert a távolságot a sarok közelében mérik, nem közvetlenül annál. Ezenkívül a lézer általában enyhén ferdén éri a falat, nem tökéletesen merőlegesen.

A pontosság mégis megbízható, mert:

• A saroktól való eltolódás nagyon kicsi
• A szögi pontosság rendkívül magas
• Az eredményként kapott koordinátahibák általában nagyon kicsik az építőipari használathoz
• A hibák kiszámíthatóak és sokkal kisebbek, mint ha közvetlenül az élt próbálnánk mérni

Ha a legjobb gyakorlatokat követik, a pozíciós pontosság építőipari szintű, és összehasonlítható azzal, amit a felhasználók már elfogadnak, amikor prizmarúddal helyeznek ki pontokat.

Mikor használjuk (és mikor ne használjuk) a sarokmérést

Ajánlott felhasználási esetek

• Általános építési kiosztás
• Durva épületkontúrok
• Általános méretek ellenőrzése
• Elérhetetlen vagy nehezen mérhető sarkok
• Mezői termelékenység, ahol a sebesség fontosabb a kiemelkedő pontosságnál

Kerülje a sarokmérés használatát:

• Nagy pontosságú elkészült felmérésekhez
• Szűk tűréshatáros ellenőrzésekhez (mm szintű követelmények)
• Jogi vagy földmérési mérésekhez
• Ferdes, ívelt vagy szabálytalan geometriákhoz

Ezekben az esetekben szigorúbb módszerekre lehet szükség (például prizma alapú célzás vagy szkennelés alapú mérések).
