Mi az a prizma konstans?
Amikor egy totálállomás távolságot mér, nem a prizma vagy a visszaverő fizikai felületéig mér, amit lát. Ehelyett egy belső referencia pontig mér a prizmán vagy céltáblán belül.
A prizma konstans egy kis távolság korrekció (általában milliméterben), amely megmondja a totálállomásnak, milyen messze van ez a belső referencia pont a fizikai céltól, amire céloz.
Egyszerűen fogalmazva:
A prizma konstans biztosítja, hogy a mért távolság pontosan ott érjen véget, ahol várjuk – a fizikai prizmánál vagy célnál.
Miért léteznek prizma konstansok?
Különböző prizmák és visszaverők másképp vannak felépítve:
- Néhány prizma a lézert a ház belsejében mélyebben veri vissza
- Néhány közelebb a felülethez veri vissza
- A visszaverő szalag másként viselkedik, mint az üvegprizmák
- A lézeres (prizma nélküli vagy közvetlen olvasású) mérések közvetlenül a mért felületről verődnek vissza
Ezek a fizikai különbségek miatt a totálállomásnak szüksége van egy kis korrekcióra, hogy:
„Mért távolság” = „Valódi távolság a munkaterületen.”
Ez a korrekció a prizma konstans.
Hol láthatom a Hilti prizmák prizma konstansait?
A Hilti megkönnyíti a prizma konstansok megtalálását.
Megtekintéshez:
- Koppints a céltábla ikonra a képernyő tetején
- Nyisd meg a céltábla kiválasztó menüt

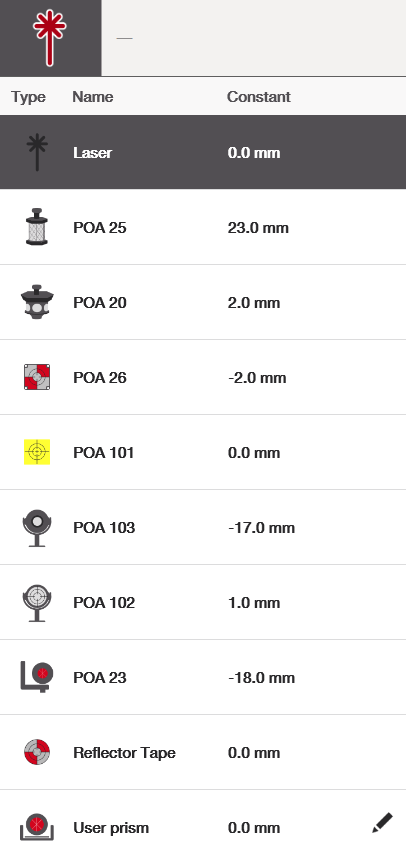

- Láthatod az összes támogatott Hilti prizmát és célt, azokhoz tartozó prizma konstansokkal együtt
További részletekért az egyes célokról és az elérhető mérési tartományokról, tekintsd meg ezt a támogató cikket.
Gyakorlatban:
- A gyakori Hilti prizmák és célok már rendelkeznek ismert, előre definiált konstansokkal
- A szoftver automatikusan társítja a helyes konstansot a kiválasztott célhoz
- A felhasználóknak nem kell kiszámolniuk vagy érteniük a prizma fizikáját
Ha nem a Hilti szabványos céljai közé tartozó prizmát használsz, általában nincs semmi beírni vagy megjegyezni való. Csak a „Felhasználói prizma” konstansokat kell kézzel bevinni.
Mi történik, ha rossz prizma konstans kerül használatra?
Ha a prizma konstans helytelen:
- Minden mért pont kissé eltolódik a látóvonal mentén
- Az eltolódás általában kicsi (milliméteres), de:
- Minden egyes pontra vonatkozik
- Kiemelkedően precíz kiosztási munkánál észrevehető lehet
- Pontosan állomásozás létrehozása nehézségekbe ütközhet
Fontos megérteni:
- A mérés iránya helyes marad
- Csak a távolság az adott irány mentén változik
Semmi sem fordul el, nem fordul meg vagy torzul. Egyszerű, egyenes vonalú eltolásról van szó.
Lézerek, visszaverő szalagok és felhasználói prizmák
A tisztázás érdekében itt van néhány gyakori eset, ami elsőre nem egyértelmű:
-
Lézer (prizma nélküli): 0,0 mm.
A távolságot közvetlenül a célozni kívánt felületig mérik.
-
Visszaverő szalag: 0,0 mm.
A távolságot közvetlenül a felületre ragasztott szalagig mérik.

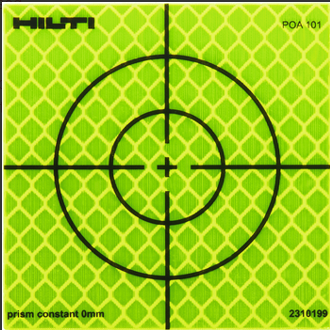

A POA 101 () jó példa erre. A Hilti Construction Layout-ban a POA 101 saját céltábla ikonnal rendelkezik, mert a totálállomás automatikusan középre tudja állítani. Az általános visszaverő szalag általában kézi célzást igényel a távcsővel.
-
„Felhasználó által definiált prizmák”: általában −30 mm és +30 mm között.
A helyes konstans értéket a felhasználónak kell azonosítania és kézzel beírnia.
Hogyan találom meg a prizma konstansát egy „Felhasználói prizma” esetén?
A prizma konstansát a gyártó határozza meg, nem a szoftver.
Általában megtalálható:
- Közvetlenül a prizma házán nyomtatva
- A csomagoláson
- A vásárláskor kapott termékdokumentációban

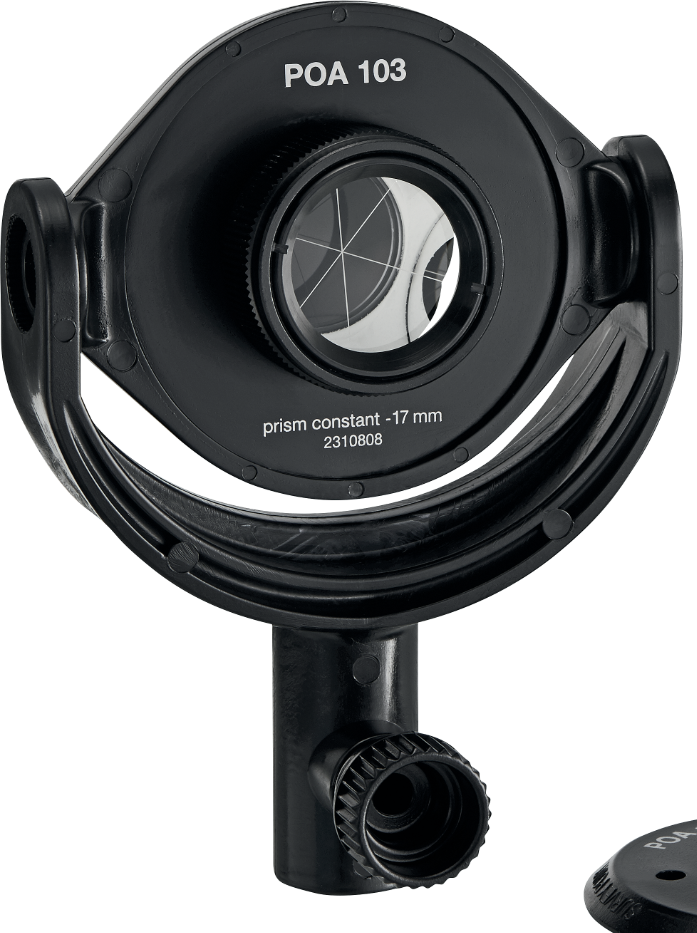

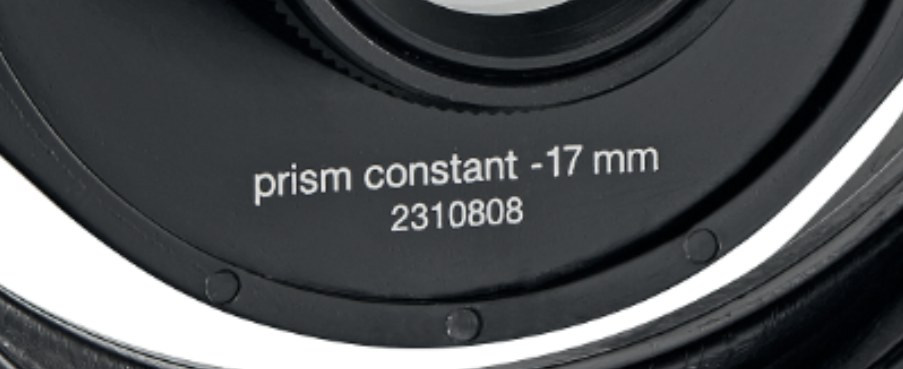

Például a POA 103-on a prizma konstans egyértelműen −17 mm-ként van jelölve magán a prizmán. A legtöbb prizma gyártó hasonló jelölési szabványokat követ.
Fontos tanulságok
- A prizma konstans egy kis távolság korrekció, nem irányváltozás
- Biztosítja, hogy a mérés a fizikai célnál érjen véget, ne egy belső visszaverődési pontnál
- A rossz konstans használata kis lineáris eltolást okoz, nem torzított geometriát
- A Hilti Construction Layout minimalizálja a prizma konstansokkal kapcsolatos gondolkodást, ha Hilti specifikus célokat használsz
Koncentrálj a jó beállításra és stabil rögzítésre; a szoftver elvégzi a többit.
